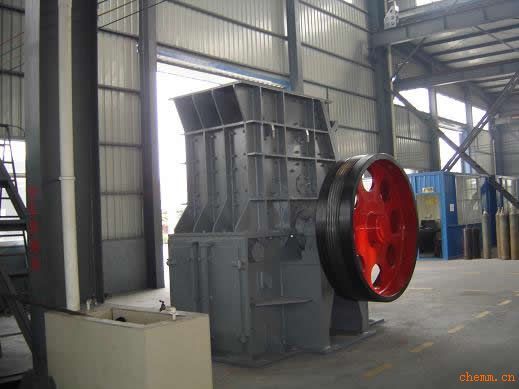

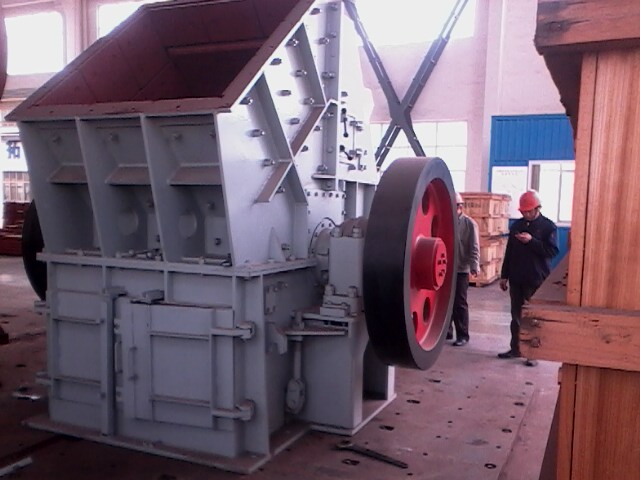

PCD1609单段锤式破碎机设备总说明
a单段锤式破碎机的性能、组成、材料使用
b单段锤式破碎机特性
本机是一种击打型锤式破碎机，主要靠锤头在上腔中对矿石进行强烈的打击、锤盘与反击板之间对大块物料的辊压、矿石对反击衬板的撞击和矿石之间的碰撞而使矿石的破碎。主电机通过窄V型带拖动具有大惯性量带轮的转子。锤头在离心惯性力的作用下，作辐射状向四周伸开。矿石用板喂料设备从上机壳的喂料口喂入，当矿石进入第Ⅰ象限工作区内时，由于料块对转子锤头深入度而超出锤头与锤盘外露距离，所以锤头边自由冲击边铣削破碎将物料推到第Ⅱ象限，在第Ⅰ象限物料为单颗粒自由冲击破碎，在第Ⅱ象限接近X-X水平工作区间将原单颗受力诱导为颗粒群受力，与此同时锤盘外围与反击板构成单辊破料，在咬合角的作用下对部分料块进行辊压破碎，接着被带入第Ⅲ、第Ⅳ象限全封闭的篦板工作区，真正起破料作用仅30度区域，其余主要起均整料块粒径作用,直至达到要求尺寸后从篦缝中卸出，整个破碎过程如此反复。从破碎机理论上分析，它实际上是“锤式+反击式+辊式”的综合，因此可以达到很大的破碎比和高的破碎效率。
该设备由壳体、转子、破碎板、排篦板和驱动装置等组成，壳体为普通碳素钢焊接件，转子主轴为高级优质合金结构钢40Cr；锤盘为ZG25SiMn，工作面堆焊耐磨合金；锤轴为优质合金结构钢40Cr；锤头采用ZGMn18Cr2优质铸造复合金材料。因此转子坚固可靠，顺向的排料篦板便于合格料的通过。
PCD1609单段锤式破碎机技术文本
一.基本数据
序号    参数名称    参数值    数量    备注
1    型号规格    PCD1609    1
2    破碎物料    石膏、混合材
3    物料水份    ≤8%
4    产量    60～80t/h
5    最大进料尺寸    ≤425mm
6    出料粒度    ≤50mm  占90%
7    物料抗压强度    ≤140Mpa
8    电机型号    YR315M2-8    1
9    电机电压    380V
10    电机功率    132kW
11    电机转速    730r/min
12    电机防护等级    IP44
13    绝缘等级    F级
14    转子转数    343r/min
15    最大件起重量    10t
16    设备总重    24.5t
二.破碎机的结构
主要件名称    参数名称    参数值或单位    技术说明
壳体    有效的进料口尺寸    1340mm×910mm
    壳体材质        优质Q235
    结构型式        箱式结构件
    检修门数量    2个
主要件名称    参数名称    参数值或单位    技术说明
破碎腔衬板  和反击板    材质        衬板ZGMn13或16Mn
    规格    mm    大小不等
    耐磨体如何更换        拆下螺栓更换

转子体

主轴数量 1个

    主轴直径最大处    φ360mm
    轴承部位    φ200mm
    主轴材质        40Cr
    锤盘数量    6个
    转子直径和宽度    1680mmx918mm
    锤盘材质        ZG25SiMn
    锤盘外缘耐磨层厚度    5-6mm    HRC55(工作面)
    锤头数量    20个
    单锤重量    46.3kg/个
    锤头的材质        ZGMn18Cr2
    锤轴材质        40Cr
    锤轴重量    26.7kg/根
    锤轴数量    8根
    轴承型号    22340/C3/W33
    润滑方式    脂润滑
    电机型号    YR315M2-8
    电机功率    132kW
    电机电压    380V
    电机转速    730r/min
    联轴器型号    HL7联轴器    GB5014-85标准
    联轴器允许阻距    11.2KN.m
    传动轴承型号    6318
    润滑方式    脂润滑
    三角皮带主动轮速度    730r/min
    主动轮宽度    330mm
    从动轮宽度    420mm
    三角皮带从动轮    速度343r/min
    皮带型号    窄V联组带
    皮带规格    25N-8300
    皮带数量    三联组带2根（一套）
    大小带轮中心距    2173.7mm
