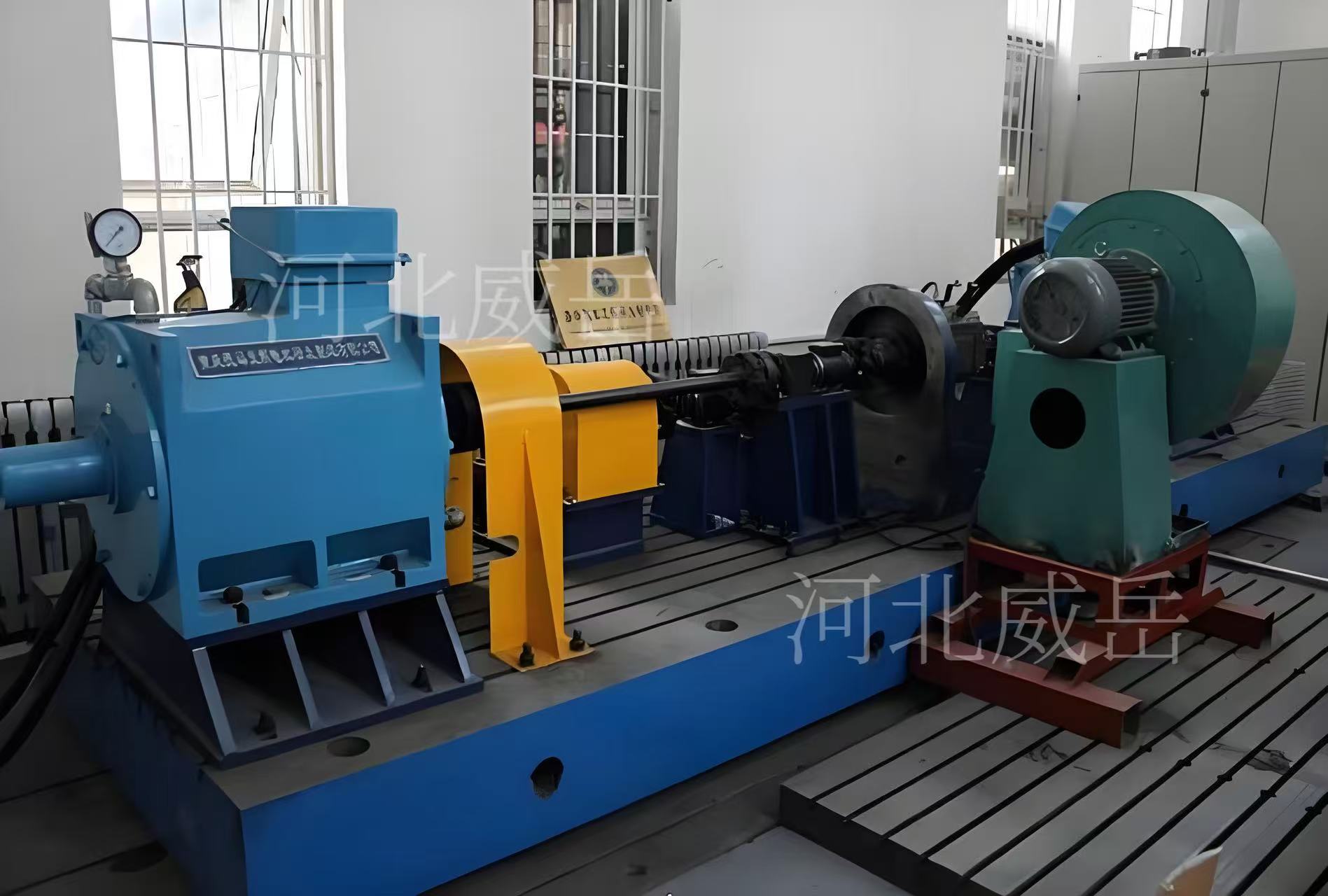

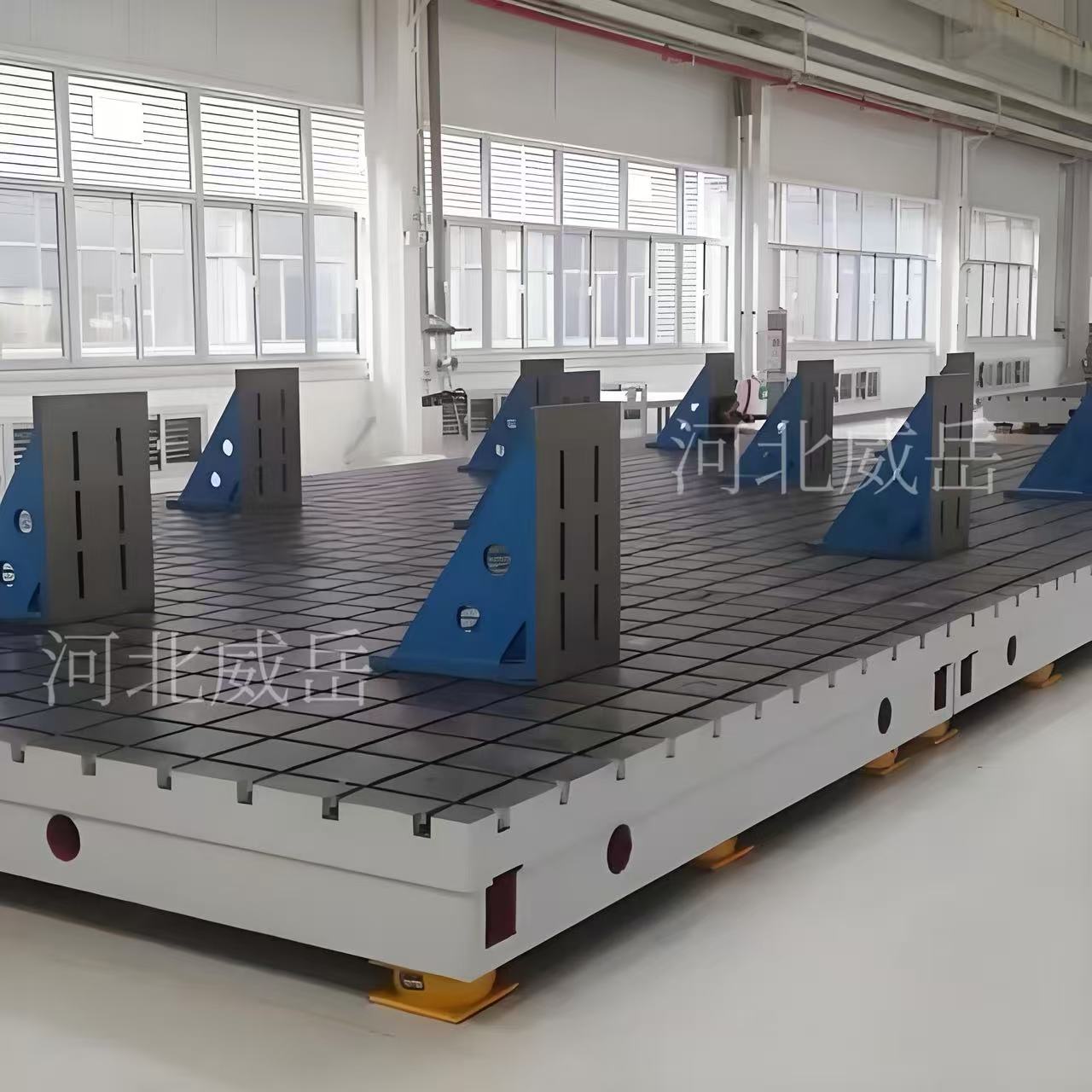

先跟大家唠唠 电机测试底座 这小家伙 —— 它还有仨洋气别名：试验铁地板、电机试验铁地板、T 型槽平台。别看名字多，本事可不小，专门给电机、发动机这些 大家伙做性能测试时当 靠山，工作面上的 T 型槽就像 小手，把试验设备牢牢抓稳，测试时不晃不晃，数据才能准得靠谱。
但这靠山 想好用，安装调试可得下功夫。总结下来就四步：找对地方、安装扎稳根基、校准调至较准、验证确保好用，每一步都得细心，不然测试数据可能就跑偏咯！
一、安装调试全流程：手把手教你不踩坑
1. 准备工作：万事俱备才开工
首先得给底座找个好房子：安装地面是混凝土硬化的，平到啥程度？误差得在 5mm/㎡以内，而且地面承重得跟底座重量匹配，不然地基不稳可不行。开工前把地面杂物清干净，再划好安装基准线，就像给底座画好了 站位标记。
接着把 工具包 备齐：测水平的水平仪、拧螺栓的扭矩扳手、固定底座的膨胀螺栓、减振动的减振橡胶垫，还有调位置的塞铁片。少一样都可能耽误事儿，提前检查好，确保个个状态在线。
2. 核心安装：把底座稳稳安新家
一步先 挪位置：照着设计图纸，把底座较准吊到预定地点，边缘得跟地面基准线对齐，别歪歪扭扭，不然后续装设备就没空间了。
二步垫 缓冲垫：在底座底部安装孔对应位置，放上裁剪好的减振橡胶垫，这样地面振动就传不到底座上，测试更稳。
三步拧 固定栓：通过底座预留的孔，打入膨胀螺栓，再用扭矩扳手按规定扭矩分次拧紧，别一次拧太死，不然底座可能变形，得让每个螺栓受力均匀才好。
3. 精细调试：调至 状态
粗调水平：把水平仪分别放在底板的长度、宽度方向，还有四个角上，看气泡往哪偏。要么调膨胀螺栓，要么垫塞铁片，直到气泡居中，水平误差先控制在 0.1mm/m 以内。
精校平整度：用 0.02mm/m 精度的水平仪，按 三点支撑法 逐点查工作面。要是局部鼓起来，就松点对应螺栓，垫薄塞铁片；要是凹下去，就紧螺栓或换厚塞铁片。这里有讲究：00 级底板平面度要到 0.003mm/㎡，0 级到 0.006mm/㎡，1 级到 0.012mm/㎡，可别马虎。
时效稳定：校准完别着急用，静置 24 小时，再查一遍水平和平整度，确认没偏移了，就把螺栓锁定，这样底座就 站稳了。
4. 测试收尾：较后检查别遗漏
载荷测试：把跟测试等效的重量均匀放到底座上，静置 12 小时，再查平整度，变形量得控制在 0.02mm/m 以内，不然以后测重电机就不准了。
工装适配：用 T 型槽装测试工装，仔细看工装跟底座贴得紧不紧，别松松垮垮的，不然测试时一振动，数据就乱了。
清洁记录：把底座表面的金属屑、灰尘清干净，给 T 型槽里抹点润滑脂，让它保持灵活；较后把安装调试的所有数据记下来，建个档案，以后维护、复查都能用。
