阿尔泰科技工业测控PXIe机箱、控制器 组装教程

2025/4/22 9:42:59 来源: 北京阿尔泰科技发展有限公司

   一个PXIe机箱由几项组件所组成,包含了一个机箱(含背板+电源)、系统控制器以及数个外设模块,当然务必有鼠标键盘显示器。

   在此以一个高度为3U的9槽PXIe系统为例。系统控制器,也就是CPU模块,位于机箱的左边第.一.槽,其左方预留了三个扩充槽位给系统控制器使用,以便插入因功能复杂而体积较大的系统卡。由第.二.槽开始至第八槽称为外设槽,可以让用户依照本身的需求而插上不同的仪器模块。其中第.二.槽又可称为星形触发控制器槽。

工具/原料

 1、PXIeC-9309机箱一台

 2、阿尔泰科技PXIe7682控制器一台

 3、带DP的显示器一台

安装方法

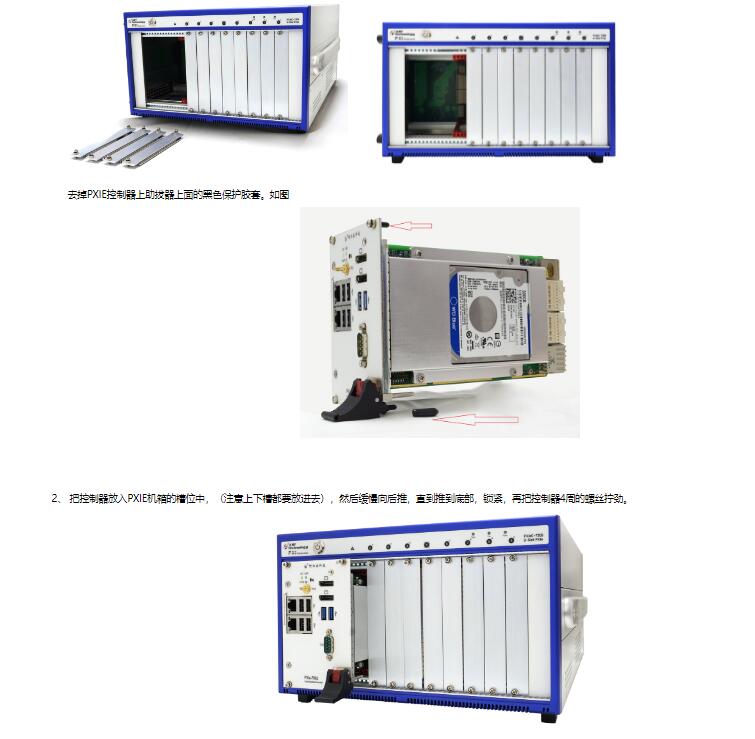

1、 收到产品包装后,PXIE机箱是一个包装,PXIE控制器是一个包装。分别打开包装放置在桌面上,去掉PXIE机箱上,正面左测的4个挡片,露出红色槽位。如图:




3、 其他准备工作:把PXIE机箱电源线接上,USB鼠标键盘接控制器USB口,DP显示器接上。到此为至,硬件已连接完毕。

4、 上电测试:直接按PXIe机箱上的开关按钮即可。

5、 控制器的拆除方法。把控制器4周螺丝送掉,然后按下助拔器的红色卡扣,能听到响声即可,然后缓慢拔出。


您学会了吗?


 北京阿尔泰科技发展有限公司是一家专业从事测控产品研发、生产、销售和服务的公司。还有多种槽位、多种型号PXI/PXIe/CPCI机箱、控制器供您选择,欢迎咨询:

 蔡工15910369641  、杨工13693091487
