应变/桥采集卡?是一种用于采集应变信号的设备，主要用于测量和记录各种物理量的变化，如压力、位移、重量等。它通过将传感器输出的微弱信号进行放大和数字化处理，以便于进一步分析和处理。
功能和应用
应变/桥采集卡的主要功能包括：
?信号放大?：通过内置的放大器将传感器输出的微弱信号放大到可测量的范围。
?数据采集?：将放大的信号转换为数字信号，以便计算机或其他处理设备进行分析和处理。
高精度测量?：具有高分辨率和低噪音的特点，适合用于精密测量。
技术参数和性能指标
应变/桥采集卡通常具有以下技术参数和性能指标：
?分辨率?：高分辨率，如24位分辨率，能够提供更高的测量精度。
?采样率?：高采样率，如单通道至高采样率可达102.4ksps，适合高速数据采集。
?输入方式?：真差分输入，减少干扰，提高测量准确性。
?硬件支持?：集成桥式传感器所需的激励源硬件支持，方便使用。
适用场景和优势
应变/桥采集卡适用于各种需要高精度测量的场合，如：
工业自动化?：用于测量压力、位移等工业参数。
?科研实验?：在实验室环境中进行精密测量和分析。
?医疗设备?：用于生物医学信号的采集和处理。
应变/桥采集卡的优势包括：
?高精度?：由于采用高分辨率ADC和精密放大器，测量结果更加准确。
?高速率?：高采样率适合快速变化的信号测量。
?低噪音?：采用低噪音设计，减少外界干扰。

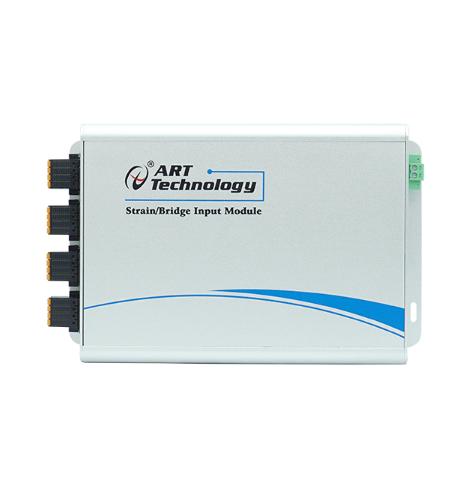

阿尔泰科技的 USB8710 是一款基于惠斯通电桥而设计的应变/桥输入采集模块。该板卡提供4 路同步模拟输入通道，24bit 分辨率，单通道采样速率至高 102.4 kS/s，支持四分之一、半桥或全桥传感器。可选功能包括每通道远端补偿、内部桥接补全、分流校准及通道校准选项。非常适合需要准确性和灵活性的动态应变、负载和压力测量以及测试设备。

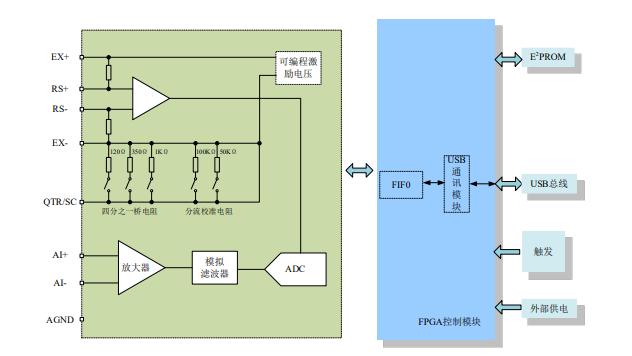

USB8710 的系统框图如图 所示，系统主要由激励模块、前端模拟调理模块、ADC 模块、电 阻模块、FPGA 模块及 USB 通信模块组成。
USB8710 提供了四个同步采样的输入通道，用于与应变元件电桥和其他惠斯通电桥传感器接口。 在软件中配置每个通道的所有设置。
支持以下功能：
? 连接所有桥配置的传感器，包括四分之一桥、半桥和全桥
? 激励电压在 0.625 V~10V 之间可配置
? 四分之一桥可选择 120Ω、350Ω、1kΩ
? 零点偏置校准及分流校准? 通道校准
? 电桥激励电压的远端补偿
