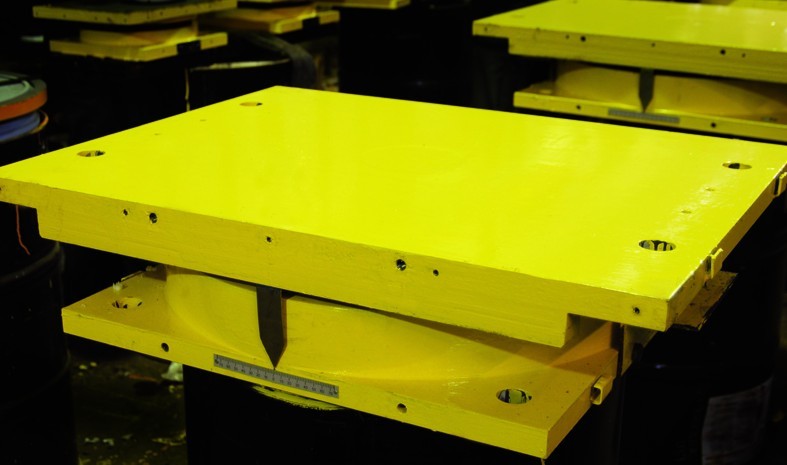

杭州GPZ(II)SX公路桥梁盆式橡胶支座参数表
GPZ(II)系列盆式橡胶支座双向活动支座(SX)型主要尺寸表 单位:mm
规格(MN)
纵向位移(mm)
横向
主要尺寸（mm）
重量
预埋底柱
位移
A
A'
B
B'
C(D)
C'(D')
H
（mm)
Kg
d×l
GPZ(II)0.8SX
±50 ±100 ±150
±40
320 420 520
280 380 480
300
260
245
200
75
26.9 30.1 33.4
φ40×250
GPZ(II)1.0SX
±50 ±100 ±150
±40
340 440 540
300 400 500
320
280
270
225
80
33.9 37.6 41.3
φ40×250
GPZ(II)1.25SX
±50 ±100 ±150
±40
360 460 560
320 420 520
340
300
300
250
85
42.0 46.0 50.0
φ40×250
GPZ(II)1.5SX
±50 ±100 ±150
±40
380 480 580
340 440 540
360
320
330
275
90
52.5 57.0 61.5
φ40×250
GPZ(II)2SX
±50 ±100 ±150
±40
420 520 620
380 480 580
400
360
385
320
100
78.7 81.7 90.6
φ40×250
GPZ(II)2.5SX
±50 ±100 ±150
±40
460 560 660
420 520 620
440
400
425
355
105
100.1 107.0 113.8
φ40×250
GPZ(II)3SX
±50 ±100 ±150
±40
490 590 690
440 540 640
465
415
465
385
110
124.1 131.7 139.3
φ40×250
GPZ(II)3.5SX
±100 ±150 ±200
±40
620 720 820
570 670 770
500
450
500
415
115
159.2 168.2 177.2
φ40×250
GPZ(II)4SX
±100 ±150 ±200
±40
640 740 840
590 690 790
540
490
540
450
130
210.4 221.8 233.3
φ40×250
GPZ(II)5SX
±100 ±150 ±200
±40
690 790 890
630 730 830
600
540
600
500
140
271.6 284.7 297.8
φ50×300
GPZ(II)6SX
±100 ±150 ±200
±40
740 840 940
680 780 880
655
595
655
540
150
341.7 356.5 371.3
φ50×300
GPZ(II)7SX
±100 ±150 ±200
±40
780 880 980
720 820 920
705
640
705
580
160
423.7 444.3 458.9
φ50×300
GPZ(II)8SX
±100 ±150 ±200
±40
810 910 1010
735 835 935
755
680
755
630
170
512.2 532.2 552.2
φ60×300
GPZ(II)9SX
±100 ±150 ±200
±40
850 950 1050
775 875 975
800
720
800
660
180
608.2 630.7 653.1
φ60×300
GPZ(II)10SX
±150 ±200 ±250
±40
980 1080 1180
905 1005 1105
845
765
845
700
190
736.9 762.0 787.0
φ60×300
GPZ(II)12.5SX
±150 ±200 ±250
±40
1060 1160 1260
970 1070 1170
945
855
945
780
205
983.4 1013.6 1043.9
φ70×350
GPZ(II)15SX
±150 ±200 ±250
±40
1130 1230 1330
1040 1140 1240
1030
940
1030
860
220
1215.2 1280.5 1315.9
φ70×350
GPZ(II)17.5SX
±150 ±200 ±250
±40
1190 1290 1390
1100 1200 1300
1110
1020
1110
920
235
1531.4 1572.4 1612.8
φ70×350
GPZ(II)20SX
±150 ±200 ±250
±40
1250 1350 1450
1150 1250 1350
1190
1090
1190
990
250
1861.8 1911.2 1957.6
φ80×350
GPZ(II)22.5SX
±150 ±200 ±250
±40
1310 1410 1510
1210 1310 1410
1260
1090
1260
1050
260
2166.2 2217.1 2268.5
φ80×350
GPZ(II)25SX
±150 ±200 ±250
±40
1360 1460 1560
1250 1350 1450
1340
1160
1340
1110
270
2510.1 2597.9 2651.2
φ90×400
GPZ(II)27.5SX
±150 ±200 ±250
±40
1410 1510 1610
1300 1400 1500
1410
1230
140
1170
280
2898.8 2961.5 3019.5
φ90×400
GPZ(II)30SX
±150 ±200 ±250
±40
1470 1560 1660
1360 1450 1550
1470
1300
1470
1220
290
3277.3 3331.5 3403.2
φ90×400
GPZ(II)32.5SX
±200 ±250 ±300
±40
1610 1710 1810
1490 1590 1690
1525
1360
1525
1270
300
3714.1 3788.9 3963.8
φ100×400
GPZ(II)35SX
±200 ±250 ±300
±50
1650 1750 1850
1530 1630 1730
1585
1460
1585
1320
310
4113.9 4225.5 4307.0
φ100×400
GPZ(II)37.5SX
±200 ±250 ±300
±50
1690 1790 1890
1570 1670 1770
1645
1520
1645
1370
320
4581.9 4669.0 4756.2
φ100×400
GPZ(II)40SX
±200 ±250 ±300
±50
1730 1830 1930
1610 1710 1810
1690
1570
1690
1410
330
4993.3 5085.5 5177.7
φ100×400
GPZ(II)45SX
±200 ±250 ±300
±50
1810 1910 2010
1680 1780 1880
1800
1660
1800
1500
345
5870.9 5973.3 6075.8
φ110×450
GPZ(II)50SX
±200 ±250 ±300
±50
1890 1990 2090
1760 1860 1960
1890
1750
1890
1570
360
6751.0 6861.5 6977.9
φ110×450
GPZ(II)55SX
±200 ±250 ±300
±50
1990 2060 2160
1850 1920 2020
1990
1850
1990
1660
375
7832.4 7921.5 8047.2
φ120×450
GPZ(II)60SX
±200 ±250 ±300
±50
2070 2130 2230
1930 1990 2090
2070
1930
2070
1720
390
8823.7 8907.7 9011.9
φ120×450
