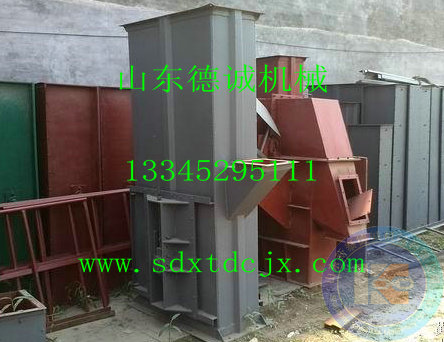

TH315斗式提升机
一、产品概述：
TH型斗式提升机是一种圆环链斗式提升机，是HL环链离心式斗式提升机的升级产品，th环链斗式提升机采用混合式或重力卸料，挖取式装料。该提升机的牵引件采用优质合金钢高度圆环链。中部机壳分单、双通道两种形式为机内重锤箱恒力自动张紧。链轮采用可换轮缘组合式结构。使用寿命长，轮缘更换工作简便。下部采用重力自动张紧装置，能保持恒定的张紧力，避免打滑或脱链，同时料斗遇到偶然因素引起的卡壳现象时有一定的容让性，能够有效地保护下部轴等部件。
TH型斗式提升机的型号有TH160、TH200、TH300等，它所使用的料斗的型式有两种：ZH型中深斗一般适用于输送湿的、易结块、较难抛出的物料，如湿砂、型砂、化肥、碱肥、碱粉等。SH型深斗一般适用于输送干燥的、松散易于抛出的物料，如水泥、碎石、煤块等。
二.特点：
TH系列园环链斗式提升机是我厂设计的新产品，本机主要参数等效或参照采用了国标标准和国外先进标准准。
地脚螺钉孔位置图
提升机型号
地脚孔尺寸
a8
b8
n×d3
TH315
350
571
8×22
TH400
400
658
8×22
TH500
360
788
10×26
TH630
400
918
8×22
主要技术规范
提升机型号
TH315
TH400
TH500
TH630
料斗型式
Zh
Sh
Zh
Sh
Zh
Sh
Zh
Sh
输送量(m3/h)
35
59
58
94
73
118
114
185
料斗
斗容
3.75
6
5.9
9.5
9.3
15
14.6
23.6
斗距
512
688
链条
园钢直径×节距（mm)
∮18×64
∮22×86
单条破断截荷（KN)
≥320
≥180
单位长度牵引件重量（kg/m)
26.2
27.6
31.1
32.7
41.0
43.8
49.2
23.6
料斗运行速度（m/s)
1.4
1.5
传动链轮转数（min-1)
42.5
37.6
35.8
31.8
输送物料最大块度(mm)
45
55
60
70
Yz型传动装置技术规范
提升机型号
传动装置型号
电动机功率（kw)
电动机型号
Zj减速器型号
重量 （kg）
右装传动装置
左传动装置
TH315
Y4Z100
4
Y112M-4
ZJ100-16XM-I
ZJ100-16NM-II
268
Y5Z160
5.5
Y132S-4
ZJ160-16SM-I
ZJ160-16NM-II
320
Y7 Z160
7.5
Y132M-4
364
Y11 Z250
11
Y160M-4
ZJ250-16SM-I
ZJ250-16NM-
505
TH400
Y7Z250
7.5
Y132M-4
ZJ250-16SM-I
ZJ250-16NM-II
364
Y11Z250
11
Y160M-4
440
Y15Z400
15
Y180L-6
ZJ400-16SM-I
ZJ400-16NM-II
649
TH500
Y11Z400
11
Y160L-6
ZJ400-16SM-I
ZJ140-16NM-II
589
Y15Z400
15
Y180L-6
663
Y18Z630
18.5
Y200L1-6
ZJ630-16SM-I
ZJ630-16NM-II
853
Y22Z630
22
Y200L2-6
879
TH630
Y11Z400
11
Y160L-6
ZJ400-16SM-I
ZJ400-16NM-II
608
Y15Z630
15
Y180L-6
ZJ630-16SM-I
ZJ630-16NM-II
813
Y18Z630
18.5
Y200L1-6
853
Y22Z630
22
Y200L2-6
ZJ630-16SM-I
ZJ630-16NM-II
891
本机适用于输送物料堆积比重不大于1.5T/m3的粉状.粒状.小块状的无磨琢性，半磨琢性物料，物料温度不超过250°C
本机备有两种料斗，中深斗（Zh)型深斗（Sh）型。
本机输送量35-185/m3/h，提升高度6-40m.
本机负载运行平稳，可靠拉紧装置采用了重锤杠杆式，噪声小，采用了可拆卸镶块式链轮，便于维修和更换。
Y18Z630
18.5
Y200L1-6
ZJ630-16SM-I
ZJ630-16NM-II
841
