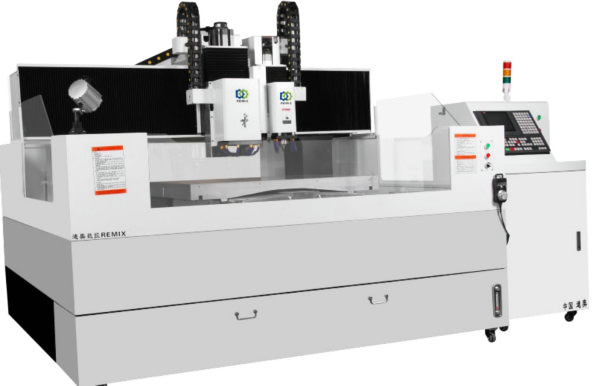

大型精雕机

行业应用：

大型显示器视窗面板,电容屏玻璃面板,电阻屏玻璃面板,触屏玻璃面板等以及各类玻璃面板的精密异形磨边、打孔、倒边等。

大型精雕机产品参数:

机器说明  Machine Specifications
项目/机型 ITEM/MODEL		DA-1180（单头机）		DA-1560（单头机）
加工材料 WORK MATERIAL		铝铜高光	大尺寸光学玻璃	铝铜高光	大尺寸光学玻璃
工作台 WORK TABLE
工作台形式 Table		T型槽		T型槽
工作台尺寸 Table size		1100×700mm		1500×600mm
最大工作负重 Table load capacity		200kg		200kg
工作行程 MOVEMENT & RANGE
单头加工 Single head processing		1100×800×200mm		1500×600×200mm
双头同时加工 Two-headed simultaneously
双主轴中心距 Two-headed center distance				300mm
主轴鼻端至工作台面 Spindle nose to work table				130mm
机床精度 ACCURACY
轴运动定位精度 POSTTTIONing accuracy		0.008/300mm		0.008/300mm
轴重复定位精度 Repeatability accuracy		0.005mm		0.005mm
主轴 SPINDLE
主轴功率 Spindle power		0.8/1.2/2.2/3.3 Kw(可选）		0.8/1.2/2.2/3.3 Kw(可选）
主轴转速 Spindle speed range		24000/36000/60000/100000 rpm(可选）		24000/36000/60000/100000 rpm(可选）
换刀形式 Change cutters form		气动方式 （可选：手动方式）		气动方式 （可选：手动方式）
夹具规格 Collet		Φ10/Φ6/Φ4/Φ3.175		Φ10/Φ6/Φ4/Φ3.175
进给速度 FEEDING SPEED
最大快速进给速度 Rapid traverse		15m/min		15m/min
最大切削进给速度 Cutting feed rate		9m/min		9m/min
所需动力机床尺寸 POWER / SIZE
气压 Air pressure		0.7～0.8mp	0.5～0.6mp	0.7～0.8mp	0.5～0.6mp
真空吸力 Pull of vacuum		-(0.06-0.08)mp		-(0.06-0.08)mp
电源要求 Power spec.		AC 220V (3P 4L)50~60Hz		AC 220V (3P 4L)50~60Hz
机台外罩 Shape sheet metal		标配半罩式（可选：全罩式）		标配半罩式（可选：全罩式）
总功率 Total Power		4.5Kw		5.5Kw
重量 Machine weight		2200kg		22kg
机台外形尺寸 Machine size		2300*2100*2000mm		2300*2100*2000mm
数码控制系统  NC Specifications
控制系统	宝元/维宏/锲致		系统盘	1G
同时减速轴	4轴（刀具半径补偿功能）		数据盘	2G
最少移动单位	0.001mm		系统盘保护	读取，自动杀毒
显示器	Display 10.4" COLOR TFT		支持文件格式	DXF/PLT/ENG/GCODE/DEMO/U00
语言	中文/英文		手摇脉冲发生器	MPG
其它 标准配件  Other standard parts
Z 轴 自动对刀仪	METROL		数显型注油机	台湾宝腾
MPG	宝元/维宏/锲致		工作灯	LED灯，三色灯，防爆灯
喷水装置	360°全方向 喷水装置		制具	GLASS/ACRYLIC 加工用制具
