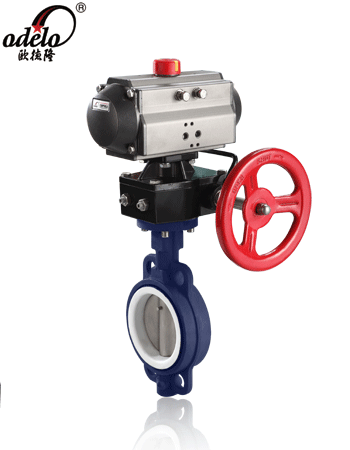

供应气动四氟密封对夹蝶阀
1.阀门材质

1、阀体材质：灰铸铁、球墨铸铁、铸钢、不锈钢等

2、阀板材质：不锈钢、聚四氟乙烯、增强聚四氟乙烯

3、阀座：PTFE
2.使用要求
1、公称通径：DN50-600mm
2、公称压力：1.0—1.6Mpa
3、适用温度：-180℃—235℃
4、驱动形式：手动、电动、气动
3.产品特性
1、阀体采用分体式，现场更换零件方便。表面采用环氧涂层，具有防腐性和耐磨性，在盐溶液、油脂、酒精、石油、弱酸酸碱及潮湿环境中具有良好的抵抗力。
2、密封的关键在于阀座，我们选择合理的结构形式---沟式，配以阀座基部的硅橡胶衬垫调节阀门的密封性能，在合理的压力比中，使阀门在规定的压力范围，无任何泄漏。实现完全气密，气压试验无可见泄露。
3、采用带有球形密封表面的衬聚四氟乙烯包衬阀板。
4、体积小，重量轻，扭矩小，操作方便。寿命长，启闭试验数万次完好无损。
5、有优良的切断性能称耐久性能，兼备调节。可做快速切断或调节流量之用。
4.多功能性
广泛用于石油,化工、食品、医药、造纸、水电、船舶、给排水、冶金、能源等系统的管路上，适用于多种有强腐蚀性的介质，如：硫酸、氢氟酸、磷酸、氯气、王水等。
阀门材料：  铸铁、碳钢、不锈钢
密封材料：  天然橡胶(NR)-20～+85℃
乙丙橡胶(EPDM)-40～+125℃
丁腈橡胶(NBR)-20～+82℃
硅橡胶(SI)-70～+150℃
氟橡胶(FPM)-23～+150℃
氟丁橡胶(CR)0～+80℃
丁基橡胶(IIR)-40～+100℃
聚四氟乙烯塑料(PTFE)+10～+150℃
  　　　
法兰连接尺寸：  GB4216-84，GB9115-88
结构长度：  GB2221-89；
压力试验：  GB?T13927-92；
适用介质：  淡水、污水、海水、空气、蒸汽、食品、药品、各种油类、酸类、碱类、盐类等。







公称通径(DN)  L  D  D1  Z-Φd  H  H0  A  B
50  43  165  125  4-18  63  315  180  65
65  46  185  145  4-18  70  330  180  65
80  46  200  160  8-18  83  390  245  72
100  52  220  180  8-18  105  431  245  72
125  56  250  210  8-18  115  455  245  72
150  56  285  240  8-22  137  626  355  93
200  60  340  295  8-22  164  720  350  93
250  68  395  350  12-22  206  800  550  350
300  78  445  400  12-22  230  860  600  350
350  78  505  460  16-22  248  883  600  350
400  102  565  515  16-26  289  972  600  350
450  114  615  565  20-26  320  1043  750  380
500  127  670  620  20-26  343  1098  750  380
600  154  780  725  20-30  413  1236  750  380
700  165  895  840  24-30  478  1431  750  380
800  190  1015  950  24-33  525  1488  750  380
