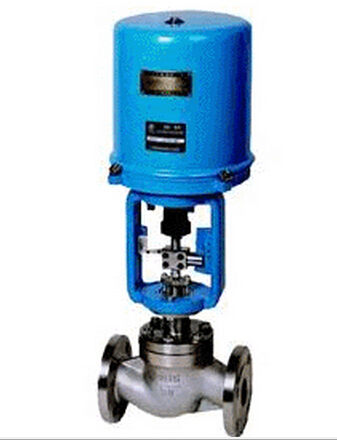

上海金盾ZDLM电子式电动套筒调节阀
概述
ZDLM型电子式电动套筒调节阀是由3610L型电子式电动执行机构和套筒调节机构组成。电动执行机构内有伺服系统，无须另配伺服放大器，有输入讯号及电源即可控制运转，连线简单，调节机构采用平衡式阀塞结构，具有阀塞稳定性好，不易产生震动，噪声低，对温度敏感性小，允许使用压差较大等特点。适用于泄漏量要求不严格的场合。
主要技术参数和性能指标
1、套筒调节机构主要技术参数
公称通径mm
25
40
50
65
80
100
150
200
250
300
额定流量系数kv
10
25
40
63
100
155
370
580
900
1300
公称压力(MPa)
行程(mm)
16
25
40
60
100
动作速度mm/s
4.2 2.1
3.5
3.5
1.7
3.4
1.4
3.4
3.4
2.0
配用电动执行机构型号
361LSA-20
361LSB-30
361LSB-50
361LSC-65
361LSC-99
流量特性
直线，等百分比
介质温度℃
-20℃～+200、-40～+250（常温） -40～+450（中温） -250～-60（低温）
法兰尺寸
铸铁法兰按JB78-59，铸钢法兰按JB79-59
法兰型式
按JB77-59，铸铁法兰按光滑式，铸钢法兰按凹式
阀
公
1.6
常温:-20℃～+200℃ Ht200
6.4
常温:-40℃～+200℃ ZG230-450、ZG1Cr18Ni9Ti
6.4
中温:-40℃～-450℃ ZG230-450、ZG1Cr18Ni9Ti
6.4
低温:-250℃～-60℃ ZG1Cr18Ni9Ti
2、执行机构主要技术参数
型号
额定输出力N
速度mm/s
技术参数
361LSA-08
800
4.2
电源：AC220V 50Hz
361LSA-20
2000
2.1
361LSB-30
3000
3.5
361LSB-50
5000
1.7
361LSC-65
6500
3.4
361LSC-99
10000
2.0
361LXA-08
800
4.2
361LXA-20
2000
2.1
361LXSB-30
3000
3.5
361LXB-50
5000
1.7
3、性能指标
项目
指标值
基本误差％
±2.5
回差％
2.5
死区％
1.0
始终点偏差％
电开
始点
±2.5
终点
±2.5
电关
始点
±2.5
终点
±2.5
额定行程偏差％
2.5
允许泄量L/h
5×10-3×阀额定容量
4、允许压差
公称通径
25
40
50
65
80
100
150
200
250
300
允许压差
≤公称压力
2.6
2.2
外形尺寸
ZDLP电动常、中温双座阀外形尺寸表
公称通径
L
H
H
D
PN(MPa)
常温
中温
1.6
6.4
25
185
200
110
665.5
820
225
40
220
235
125
731.5
903
225
50
250
265
131
755.5
909
225
65
275
295
171
957.5
1124
225
80
300
320
189
980.5
1150
225
100
380
400
208
1028.5
1192
225
150
530
550
275
1348.5
1586
310
200
640
670
320
1423.5
1666
310
250
780
810
390
1621.5
1883
310
300
880
950
450
1733.5
1998
310
公称通径
D
DN
H1
-100℃
-200℃
-250℃
H2
H
H2
H
H2
H
25
225
290
110
500
1120
700
1320
900
1523
40
225
330
119
500
1317
700
1517
900
1717
50
225
360
131
500
1329
700
1529
900
1729
65
225
405
171
600
1460
800
1660
1000
1860
80
225
430
189
600
1478
800
1678
1000
1878
100
225
520
208
600
1497
800
1697
1000
1897
上海金盾阀门制造有限公司始终以质量为本，一切为满足用户的经营理念，不断引进国外先进的新技术，新工艺、新材料，竭诚为用户提供优质的阀门产品和更加完善的售后服务。
361LXA-20
361LXB-30
361LXB-50
361LXB-654
361LXC-99
体
材
质
称
压
力
(MPa)
输入信号：DC4-20mA
DC1-5V
(信号线用屏蔽线)
输出开度信号：DC4～20mA
上盖防护等级：相当IP55
隔爆标志：ExdⅡBT4
