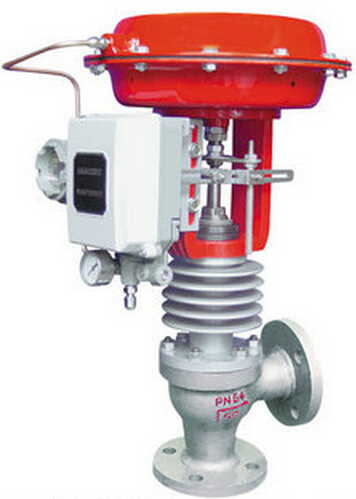

上海金盾ZAZS/ZAZSC电动角形调节阀
概述
ZAZS/ZAZSC型电动角形调节阀由DKZ电动执行机构和角形调节阀组成，以220V Ac电源为动力，接受0～10mA或4～20mA标准信号，驱使阀门开度与此操作信号相应。阀体为角形单导向结构。流路简单，便于清洗，阻力小，适用于高粘度，含有悬浮物和颗粒状介质流体的调节，不结焦、粘结、堵塞。其变形的特殊产品有耐腐蚀、耐高、低温和波纹管密封电动角形调节阀和调节断型（ZAZS3ZAZS3C）的电动角形阀。
主要技术参数
公称通径mm
20
25
32
40
50
65
80
100
125
150
200
额定流量系数Kv
1.6 2.5
10
16
25
40
63
100
160
250
400
630
公称压力 MPa
4.0 6.4
执
ZAZSⅡ型
DKZ-310
DKZ-310
DKZ-310
DKZ-410
DKZ-
410
510
ZAZSCⅢ型
DKZ-
310C
1100
DKZ-
310C
2200
DKZ-
310C
3300
DKZ-
410C
4400
DKZ-
410C
510C
450C
有效推力(N)
400
1000
4000
6400
6400
工作行程mm
10
16
25
40
60
输入信号范围
Ⅱ型：0 10mA DC Ⅲ型:4～20mA DC
允许压差(MPa)
1.0～3.8
1.6
1.0
2.5
1.6
1.5
1.0
0.65
0.41
0.3
0.16
流量特性
直线，等百分比
上阀盖型式
普通型（常温型） 热片型（中温型）
介质温度℃
-20℃～+250（常温型）、-40～+450（中温型）
可调比
R＝30：1
法兰标准
JB79-59
输入阻抗
Ⅱ型：200 Ⅲ型：250
性能指标
项目
指标值
项目
指标值
基本误差％
≤±3.5
纯滞后
≤IS
回差％
≤2.5
始终点偏差％
≤±2.5
死区％
≤2.5
额定行程偏差％
+2.5
允许泄漏量L/H
1×10-4×阀的额定流量
外形尺寸
公称通径
D
B
L
H(mm)
H
PN40
PN64
常温
中温
20
460
230
85
100
838
918
H1=L
25
460
230
95
115
809
889
32
460
230
115
130
836
916
40
460
230
115
130
966
1046
50
460
230
130
150
1011
1090
65
460
230
145
170
1109
1189
80
530
230
155
190
1147
1227
100
530
230
175
215
1199
1289
125
530
260
200
250
1400
1560
150
630
260
240
275
1433
1580
200
630
260
300
325
1567
1727
4.0 6.3
行
机
构
