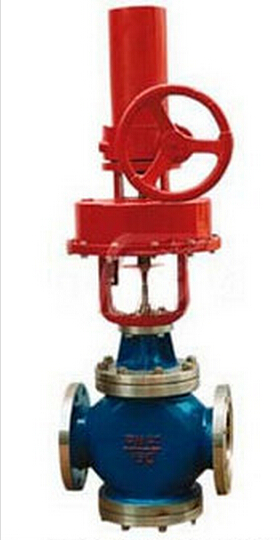

上海金盾ZSPQ气动快速切断阀
ZSPQ气动快速切断阀概述：
ZSPQ气动活塞切断阀由切断机构与气动活塞执行机构组成。切断机构采用直通单座形成，DN20阀芯为单导向，DN25～200阀芯为双导向，具有结构简单、操作方便、使用可靠、快速开闭等特点。主要应用于无杂质、无颗粒的液体、气体介质，要求快速严密关闭，快速放空的自动控制系统中。
型号、规格
注：泄漏量试验介质为水
许用介质压力和工作温度的关系
产品符合GB/T4213-92。
零件名称
材料
阀体、阀盖
ZG270-500、ZG1Cr18Ni9Ti
阀杆、阀芯
1Cr18Ni9
密封填料
V型聚四氟乙烯
密封垫
1Cr18Ni9夹石棉板
蜗杆
45
O型密封圈
耐油橡胶
压缩弹簧
60Si2Mn
支架
HT270
蜗轮箱、蜗轮、气缸、轴承盖、活塞
HT200
推杆
2Cr13
类别
软密封
硬密封
常温型
中温型
高温型
低温型
型号
ZSPQ-40
ZSPQ-40G
ZSPQ-40G
ZSPQ-40D
规格
DN20～200
技术参数和性能指标
切断机构主要技术参数
公称通径 mm
20
25
32
40
50
65
80
100
125
150
200
250
300
350
400
阀座直径 mm
26
43
43
52
62
79
94
115
145
166
216
可与本公司
商洽生产
额定流量系数 Kv
6.5
10
15
25
40
65
100
150
260
350
540
公称压力 MPa
4.0(JB/T79·2-94)
行程 mm
16
25
40
60
介质温度 ℃
-16～150(常温)；-60～450(中温)；-60～550（高温）；-250～60（低温）；
流量特性
两位快开式
配执行机构
ZSD-D
ZSD-3
ZSD-5
ZSD-7
法兰尺寸、型式
按JB/T79·2-94凹式（常、中、高温）；按JB/T79·3-94榫槽式（低温）
阀体材质
ZG270-500；ZG1Cr18Ni9Ti；ZG0Cr18Ni12Mo2Ti
活塞执行机构主要技术参数
型号
ZSD-D
ZSD-3
ZSD-5
ZSD-7
活塞直径 mm
150
200
300
400
有效面积 cm2
175
305
700
1245
行程 mm
16
25
40
60
进气孔螺纹
M16×1.5
M20×1.5
M24×2
最大输出力 N
7200
12800
29300
5200
可配附件
空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构等
操作气源压力 KPa
500
气动切断阀性能指标
公称通径 mm
20
25
32
40
50
65
80
100
125
150
200
泄漏量
滴/min
软密封
0
硬密封
1
3
5
7
9
切断时间 S
1～2
2～4
额定行程偏差%
+10
允许压差 MPa
公称通径 mm
20
25
32
40
50
65
80
100
125
150
200
允许压差
气开
4.0
4.0
4.0
2.8
3.5
2.4
气关
4.0
2.5
1.7
1.0
1.1
0.8
0.6
常温型气动活塞切断阀外形尺寸
公称
通径
L
H2
带手轮
不带手轮
H
H1
H3
重量kg
H
H1
重量kg
20
180
53
662
447
222
39
574
359
26
25
190
111
732
46
644
33
32
210
117
744
48
656
35
40
230
131
885
570
280
85
778
463
61
50
255
146
915
89
808
65
65
285
181
1131
706
389
135
969
542
97
80
310
190
1147
143
983
99
100
355
194
1155
163
991
109
125
425
256
1588
1022
305
1305
739
218
150
460
266
1608
331
1325
244
200
560
289
1659
445
1376
358
中温型气动活塞切断阀外形尺寸
公称
通径
L
H2
带手轮
不带手轮
H
H1
H3
重量kg
H
H1
重量kg
20
180
53
813
447
222
43
725
359
30
25
190
111
883
52
795
39
32
210
117
895
54
807
41
40
230
131
1036
570
280
90
929
463
66
50
255
146
1066
95
969
71
65
285
181
1296
706
389
145
1132
542
101
80
310
190
1310
155
1146
111
100
355
194
1318
172
1154
128
125
425
256
1803
1022
327
1520
739
240
150
460
266
1823
356
1540
269
200
560
289
1874
464
1591
377
低温型气动活塞切断阀外形尺寸
公称通径
L
H2
H3
-100℃
-200℃
-250℃
带手轮
不带手轮
带手轮
不带手轮
带手轮
不带手轮
H1
H
H1
H
H1
H
H1
H
H1
H
H1
H
20
180
53
222
500
1127
500
1039
700
1237
700
1239
900
1527
900
1439
25
190
111
500
1181
500
1093
700
1381
700
1293
900
1581
900
1491
32
210
117
500
1193
500
1105
700
1393
700
1305
900
1593
900
1505
40
230
131
280
500
1310
500
1203
700
1510
700
1403
900
1710
900
1603
50
255
146
500
1335
500
1228
700
1535
700
1428
900
1735
900
1628
65
285
181
600
1554
600
1447
800
1754
800
1647
1000
1954
1000
1847
80
310
190
600
1565
600
1458
800
1765
800
1658
1000
1965
1000
1858
100
355
194
600
1569
600
1462
800
1769
800
1662
1000
1769
1000
1862
125
425
256
378
700
1942
700
1809
900
2142
900
2009
1100
2342
1100
2209
150
460
266
700
1952
700
1819
900
2152
900
2019
1100
2352
1100
2219
200
560
289
700
1982
700
1849
900
2182
900
2049
1100
2382
1100
2249
上海金盾阀门制造有限公司始终以质量为本，一切为满足用户的经营理念，不断引进国外先进的新技术，新工艺、新材料，竭诚为用户提供优质的阀门产品和更加完善的售后服务。
阀体材质
公称压力为4.0MPa介质工作温度℃
200
250
300
350
＜400
＜425
＜450
＜475
＜500
＜510
＜525
＜550
最大工作压力MPa
ZG270-500
ZG1Cr18Ni9Ti
4.0
3.7
3.3
3.0
2.8
2.3
1.8
4.0
3.6
3.4
3.2
2.8
2.2
2.0
1.7
1.4
