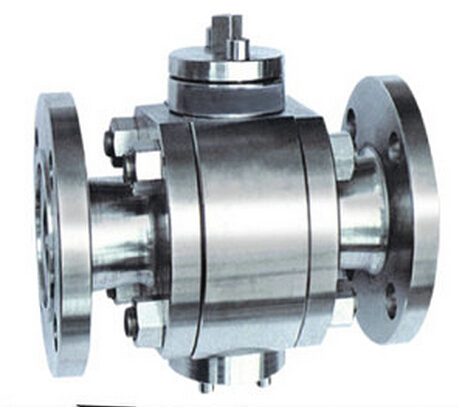

上海金盾Q41N高压球阀
上海金盾Q41N高压球阀特点
1、本产品所有部件均为锻件。
2、采用下装式阀杆，设置倒密封结构，确保填料处可靠密封及防止阀杆脱出。
3、采用镶嵌式阀座。阀座背后设置O型圈，确保介质不外漏。
上海金盾Q41N高压球阀主要零件材料
零件名称
材质
GB
ASTM
阀体、阀盖
WCB
A216-WCB
密封圈
尼龙
尼龙
球体
1Cr18Ni9Ti
SS 304
阀座、阀杆
2Cr13
A246-416
O形圈
橡胶
橡胶
双头螺栓
35CrMoA
A193-B7
上海金盾Q41N高压球阀主要性能规范
公称压力PN
16
32
MPa
强度试验压力PT
24
48
MPa
低压密封试验力
0.6
MPa
高压密封试验力
17.6
35.2
MPa
适用介质
水、油品、蒸汽
适用温度
-40～80℃
上海金盾Q41N高压球阀主要连接尺寸
上海金盾阀门制造有限公司始终以质量为本，一切为满足用户的经营理念，不断引进国外先进的新技术，新工艺、新材料，竭诚为用户提供优质的阀门产品和更加完善的售后服务。
公称
压力
公称
通径
主要尺寸
L
L1
D
D1
H
W
M
D2
b
Z-Φd
法兰
对焊
法兰
对焊
法兰
对焊
法兰
对焊
法兰
对焊
法兰
16.0
10
210
150
52
60
95
90
60
18
77
58
220
M24×2
18
20
3-18
15
230
170
62
70
95
100
60
23
85
62
220
M24×2
20
20
3-18
20
240
190
73
80
105
110
68
29
94
75
250
M33×2
28
20
3-18
25
260
205
77
95
105
115
68
36
100
80
250
M33×2
28
22
3-18
32
300
230
100
110
115
150
80
43
120
96
300
M42×2
38
24
4-18
40
260
110
120
165
170
115
49
150
111
400
M52×2
48
30
6-26
50
400
330
130
140
165
200
115
61
165
128
450
M64×3
58
32
6-26
65
490
360
140
150
200
225
145
80
180
180
500
M80×3
74
40
6-29
80
580
380
150
160
225
270
170
105
200
200
600
M100×3
94
50
6-33
100
620
430
178
188
260
320
195
118
245
245
800
M125×4
115
60
6-36
32.0
10
210
150
52
60
95
90
60
18
77
58
220
M24×2
18
20
3-18
15
230
170
62
70
105
100
68
23
85
62
220
M33×2
28
20
3-18
20
240
190
73
80
105
110
68
29
94
75
250
M33×2
28
20
3-18
25
260
205
77
95
115
115
80
36
100
80
250
M42×2
35
25
4-18
32
300
230
100
110
165
150
115
43
120
96
300
M52×2
41
30
4-22
40
350
260
110
120
165
170
115
49
150
111
400
M64×3
47
35
6-26
50
400
330
130
140
200
200
145
61
165
128
450
M80×3
70
40
6-29
65
490
360
140
150
225
225
170
80
180
180
500
M100×3
90
50
6-33
80
580
380
150
160
260
270
195
105
200
200
600
M125×4
112
55
6-36
100
620
430
178
188
300
320
235
118
245
245
800
M155×4
135
65
8-36
