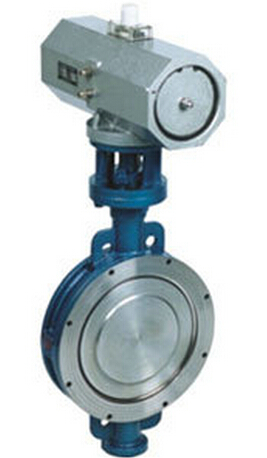

上海金盾D671X对夹式气动蝶阀
注：蝶阀不仅符合 ISO,GB 标准，同时也兼容世界其它国家标准
上海金盾阀门制造有限公司始终以质量为本，一切为满足用户的经营理念，不断引进国外先进的新技术，新工艺、新材料，竭诚为用户提供优质的阀门产品和更加完善的售后服务。
上海金盾D671X对夹式气动蝶阀产品概述
我公司研制的软密封中线对夹式蝶阀，双偏心法兰式蝶阀结构紧凑，90°回转开关轻松，密封可靠，使用寿命长，被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中，作为调节和截止使用。
上海金盾D671X对夹式气动蝶阀特点
1、本阀采用双偏心结构，具有越关越紧的密封功能，密封性能可靠。
2、密封副材料选用不锈钢和丁腈耐油橡胶配对，使用寿命长。
3、橡胶密封圈即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择。
4、蝶板采用框架结构，强度高，过流面积大，流阻小。
5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质。
6、本阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。
7、本阀结构独特，操作灵活，省力，方便。
上海金盾D671X对夹式气动蝶阀标准参数表
公称通径
50mm~1200mm
法兰标准
ISO7005-2 1988
最大工作压力
1.6MPa
壳体试验压力
1.5 倍工作压力
密封试验压力
1.1 倍工作压力
工作温度范围
NBR 阀座 -10oC~80 o C 、 EPDM 阀座 -20oC~120oC
允许长期使用温度
NBR 阀座 0oC~60 o C 、 ,EPDM 阀座 0oC~100oC
材料
( 见《可选材料表》部分 )
结构尺寸
ISO5752-88
驱动型式
手柄
50mm~300mm
蜗轮
50mm~1200mm
气动
50mm~1200mm
电动
50mm~1200mm
表面处理
环氧聚酯涂料 、 尼龙 11 、 烤漆
采标目录
项目名称
采用标准
可选标准
设计制造验收
GB/T12238-1989
ISO/DIN10631-91
阀门结构长度
GB/T12221-1989
ISO5752-88
阀门法兰连接
GB9113-1988
ISO7005. 2
阀门检验
GB/T13927-1992
ISO/DIN5208-87
阀门标志
GB12220-1989
ISO5209-87
驱动装置连接
GB12223-1989
ISO/DIN5211-89
阀门供货要求
GB/T12252
————
