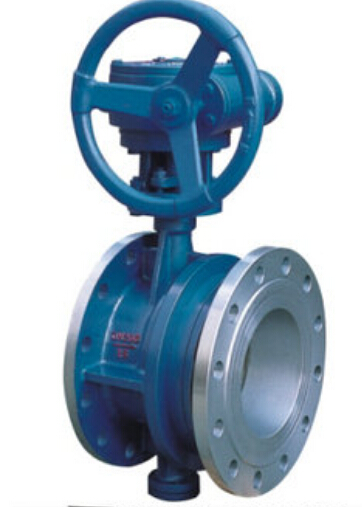

上海金盾DS341F伸缩蝶阀
上海金盾DS341F伸缩蝶阀产品介绍：
上海金盾DS341F伸缩蝶阀应用范围：
三偏心金属硬密封伸缩蝶阀的阀体和阀座为连体构件，阀座密封表面层堆焊耐温、耐蚀合金材料。多层软叠式密封圈固定在阀板上，这种蝶阀与传统蝶阀相比具有耐高温，操作轻便，启闭无磨擦，关闭时随着传动机构的力矩增大来补偿密封，提高了蝶阀的密封性能及延长使用寿命的优点，适用于耐高温、高压及耐腐蚀、抗磨损等行业。
上海金盾DS341F伸缩蝶阀结构特点：
上海金盾DS341F伸缩蝶阀分类
(1)单偏心伸缩煤阀
2、伸缩蝶阀按密封面材质分类
(1)软密封伸缩蝶阀。
(2)金属硬密封伸缩蝶阀。密封副由金属硬质材料对金属硬质材料构成。
上海金盾DS341F伸缩蝶阀标准规范：
上海金盾DS341F伸缩蝶阀主要技术参数
上海金盾DS341F伸缩蝶阀主要零部件材料
上海金盾DS341F伸缩蝶阀采用标准
伸缩蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门则牌全开状态。
伸缩蝶阀作为一种用来实现管路系统通断及流量控制的部件，已在石油、化工、冶金、水电等许多领域中得到极为广泛地应用。
1、设计新颖、合理,结构独特,重量轻,操作方便,启闭快速;
2、伸缩蝶阀除了能作调节和截流作用,补偿管道温差产生的热胀冷缩功能外,还能为安装更换、维修阀门提供方便;
3、密封部位可调节更换,密封性能可靠.
1、伸缩蝶阀按结构形式分类
(2)双偏心伸缩蝶阀
(3)三偏心伸缩跺阀
1)密封副由非金属软质材料对非金属软质材料构成。
2)密封副由金属硬质材料对非金属软质材料构成。
设计制造标准：GB/T 12238-2008、JB/T 8527-1997
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
公称通经DN（mm)
50～2000
50～1600
公称药理PN（MPa)
0.6
1.0
1.6
密封试验(MPa)
0.66
1.1
1.76
强度试验(MPa)
0.9
1.5
2.4
适用温度
软密封
X:-40℃～90℃;XF:-20℃～200℃
硬密封
碳钢:-29℃～425℃ 不锈钢-40℃～650℃
适用介质
水、空气、天然气、油品及弱腐蚀性流体
泄漏率
符合GB/T13927-92标准
驱动方式
蜗轮传动、电动、气动、液动
零件名称
材料
阀体
WCB、QT450-10、不锈钢
蝶板
WCB、QT450-10、不锈钢
阀轴
2Cr13不锈钢
密封圈
橡胶
填料
柔性石墨
制造标准
JB/T8527-97、GB/T 122387-89
法兰标准
GB9113-2000、GB17241.6-1998
检验标准
GB/T 13927-92
