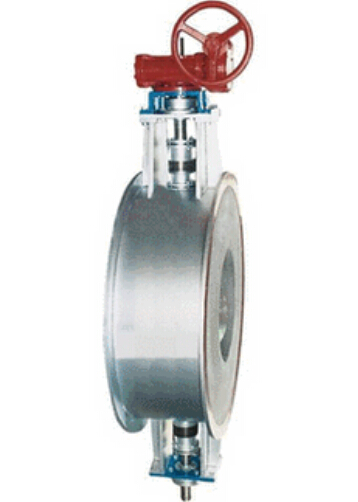

上海金盾HTDQ36P1W1200℃高温蝶阀
上海金盾HTDQ36P1W1200℃高温蝶阀（1200℃ SO2二氧化硫专用蝶阀）
二、上海金盾HTDQ36P1W1200℃高温蝶阀标准与规范
三、上海金盾HTDQ36P1W1200℃高温蝶阀性能参数和主要零件材料
一、上海金盾HTDQ36P1W1200℃高温蝶阀产品简介
上海金盾HTDQ36P1W1200℃高温蝶阀是特殊设计的高温调节控制阀，产品结构设计合理，操作方便，使用可靠。操作可用蜗轮
蜗杆、电动、气动，满足程控和遥控的需要。产品广泛应用于硫磺制酸高温副线，以及冶炼、石化系
统中的高炉配风、锅炉管道作为控制调节阀使用。国家专利产品，专利号：ZL 98 2 17879.4。
设计制造标准按Q/ZXD 05-2006《高温调控蝶阀》。
四、上海金盾HTDQ36P1W1200℃高温蝶阀结构简图
技术参数和性能参数
主要零件材料
公称通径
公称压力
适用温度
适用介质
阀体
阀板
阀杆
填料
DN200～
DN1800
0.25MPa
≤1350℃
SO2、SO3
及其他高温
气体
20 号钢板
内衬复合
耐火材料
XD-4 高
温合金
XD-4 高
温合金
柔性石墨+因
科镍尔
五、上海金盾HTDQ36P1W1200℃高温蝶阀外形及连接尺寸
公称通径
L
D
D1
D2
D3
D4
b
t
L1
L2
DN(mm)
NPS
600
24
470
600
580
630
1220
1370
30
22
1220
1460
上海金盾阀门制造有限公司始终以质量为本，一切为满足用户的经营理念，不断引进国外先进的新技术，新工艺、新材料，竭诚为用户提供优质的阀门产品和更加完善的售后服务。
