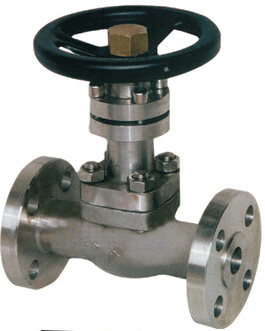

上海金盾J65YY型高压截止阀
应用范围：
结构特点：
标准规范：
零件材料与工况：
上海金盾阀门制造有限公司始终以质量为本，一切为满足用户的经营理念，不断引进国外先进的新技术，新工艺、新材料，竭诚为用户提供优质的阀门产品和更加完善的售后服务。
连接端：BW,SW
材料：ANSI/ASTM
主体材料：A105，F11，F22，F316, F91, F92
螺纹阀盖,可根据用户要求设计为焊接或可拆卸结构
接近直线的流道设计，减少流阻
二次节流面设计，减少对密封面的冲刷
承插焊端或对接焊
旋转升降阀杆
整体阀座
可选择电动或气动的驱动方式
较传统J61Y性能优越,节能,使用寿命长
设计制造标准：ASME B16.34，JB/T3595，E101
结构长度标准：GB/T 12221-2005
承插焊端：ASME B16.11
对接焊端：ASME B16.25
压力温度等级：GB/T 12224-2005
试验检验标准：JB/T3595
序号
零件名称
材料
1
阀体
25+Stellite 21,F22+Stellite 21
2
阀瓣
25+Stellite 6,F22+Stellite 6
3
阀杆
1Cr13,25Cr2Mo1V,17-4PH
4
填料箱
25,F22
5
阀盖
25,F22
6
阀杆螺母
QAL9-4,D2
7
压板
1Cr13,F22
8
填料
进口GARLOCK夹不锈钢丝编织柔性石墨
9
填料垫
1Cr13
10
密封垫
夹316丝高柔型石墨
主要尺寸及重量：
口径
Class 1690
Class 2680
L
D
W
H
Wt(kg)
L
D
W
H
Wt(kg)
1/2〃
152
60
216
298
13
152
60
216
298
13
3/4〃
152
60
216
298
13
152
60
216
298
13
1〃
152
60
216
298
13
152
60
216
298
13
1-1/4〃
170
81
216
326
15.8
170
81
216
326
15.8
1-1/2〃
170
81
216
326
15.8
170
81
216
326
15.8
2〃
272
102
363
427
37.8
272
102
363
427
37.8
2-1/2〃
325
122
406
474
63
325
122
406
474
63
3〃
325
122
406
474
63
325
122
406
474
63
4〃
325
122
406
474
63
325
122
406
474
63
