防爆配电箱操作机构 内装ic65小型断路器（施耐德）

防爆配电箱操作机构 内装ic65小型断路器（施耐德）

.适用于1区、2区危险气体场所； 2.适用于IIA、IIB、IIC类T1-T6组爆炸性气体或蒸汽环境；
适用于20区、21区　可燃性粉尘场所；
3.适用于户内、户外（IP54、IP65*）
5.适用于石油开采、储存、化工、医药、纺织、印染、军工及军事设施等爆炸性危险环境；
6.用于照明或动力线路的电源配电；
防爆照明配电箱适用范围组别含义
1.1爆炸性气体环境危险区域的划分
　　不同的国家和地区，按各自的标准划分爆炸危险区域。我国根据爆炸性气体混合物出现的频繁程度和持续时间，将爆炸性气体环境分为O区、1区和2区。（与IEC国际电工委员会一致）
　　0区：连续出现或长期出现爆炸性气体混合物的环境。
　　1区：在正常运行时可能出现爆炸性气体混合物的环境。
　　2区：在正常运行时不可能出现爆炸性气体混合物的环境或即使出现也仅是短时存在的爆炸性气体混合物的环境。
　　0区一般只存在于密封的容器，贮罐等内部气体空间，在实际设计过程中1区也很少存在，大多数情况属于2区。
　　1.2防爆电器设备分为二类：
　　Ⅰ类煤矿井下用电气设备
　　Ⅱ类除矿井以外的场合使用的电气设备
　　1.3Ⅱ类电气设备，按其适用于爆炸性气体混合物最大试验安全间隙或最小点燃电流比，分为ⅡA，ⅡB，ⅡC三类；并按其最高表面温度分为T1-T6六组。
　　1.4爆炸性气体混合物按引燃温度分组，见表1。
　　1.5爆炸性气体混合物，按其最大试验安全间隙（MESG）或最小点燃电流比（MICR）分级，见表2。
　　表1

　　引燃温度t(℃)
　　T1
　　450<t
　　T2
　　300<t≤450
　　T3
　　200<t≤300
　　T4
　　135<t≤200
　　T5
　　100<t≤135
　　T6
　　85<t≤100
　　表2
　　类别
　　最大试验安全间隙（MESG）（mm）
　　最小点燃电流比
　　ⅡA
　　≥0.9
　　>0.8
　　ⅡB
　　0.5<MESG<0.9
　　0.45≤MICR≤0.8
　　ⅡC
　　≤0.5
　　<0.45
　　性质：在规定试验条件下，气体、蒸气爆炸性混合物的最小点燃电流与甲烷爆炸性混合物的最小点燃电流之比。中国规定气体、蒸气危险物质按最小点燃电流比分为ⅡA级，ⅡB级和ⅡC级。最小点燃电流比≤1.0，>0.8的为ⅡA级；≤0.8，>0.45的为ⅡB级；≤0.45的为ⅡC级。例如，乙烷、乙烯、乙炔分别为ⅡA级，ⅡB级，ⅡC级危险物质。

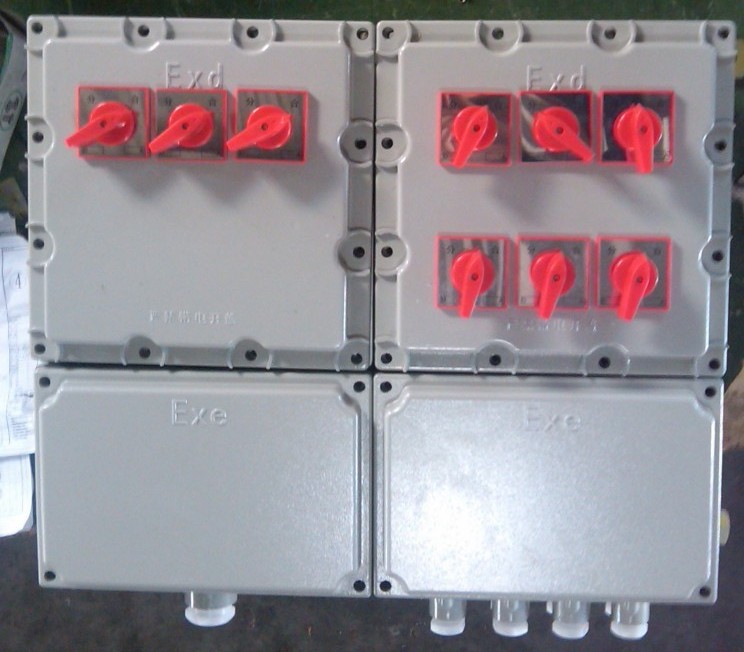

防爆照明配电箱
技术特点
1 .铝合金外壳压铸成型，表面喷塑，外形美观；
2.内装C65N、NC100H及S25□S高分断小型断路器、M611或GV2电动机保护器、3VE1空气开关 　 CM1塑壳断路器及信号灯等元件；
3.本产品为复合型，开关箱采用隔爆型结构，母线箱及出线箱采用增安型结构，腔体均设有密封圈，具有良 好的防水、防尘功能；
4.本产品具有过载、短路保护功能，可根据要求增加漏电保护等功能；
5模块结构，各种回路可根据需要自由组装；
6.可根据要求特制，如加装电涌保护器、电流表、电压表等；
7.钢管或电缆布线；
8.可选择壁挂式和落地式等
防爆照明配电箱
技术参数
1.执行标准：GB3836.1、GB3836.2、GB3836.3、GB12476.1、IEC60079
2.防爆标志：Exde II BT6、Exde II CT6
3.额定电压：AC220/380V
4.主回路额定电流：1A、3A、5A、10A、15A、20A、25A、32A、40A、50A、60A
5.防护等级：IP54（IIB）、IP55（IIC）、IP65（DIP）
6.防腐等级：WF1
7. 进线口螺纹：G2~G3
8. 出线口螺纹：G1 1/2
