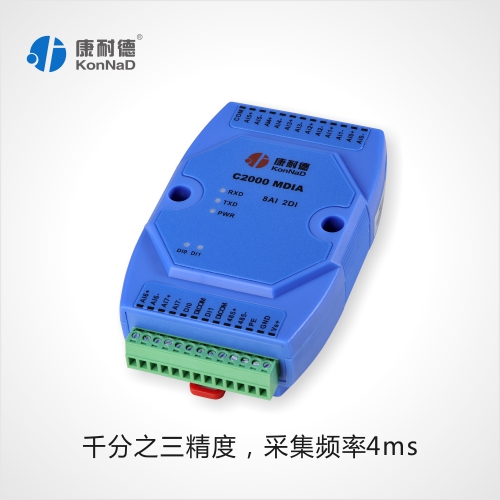

康耐德C2000 MDIA 4-20ma电流环采集
康耐德C2000 MDIA 4-20ma电流环采集为通道隔离型智能模拟量数字量采集器，8路电流型模拟量输入（量程为 -20mA~20mA），采用满量程通道隔离、全差分输入设计。2路数字量（干接点）输入，RS485接口光电隔离和电源隔离技术，有效抑制闪电，雷击，ESD和共地干扰。为系统集成商、工程商集成了标准的Modbus RTU协议。通过RS-485即可实现对远程模拟量和开/关设备的数据采集和控制。下层设备通常有接近开关、机械 开关、按钮、光传感器、LED以及光电开关等数字量开关设备及PH、电导计、温度计、湿度计、压力计、流量计、启动器和阀门等模拟量设备。
康耐德C2000 MDIA 4-20ma电流环采集技术参数
模拟量接口
数字量输入接口
串口保护
电源参数
模拟量IO采集：
C2000 MDIA 康耐德C2000 MDIA 4-20ma电流环采集，模拟量转485模块；
C2000 MDVA 0-5V转RS485|电压转RS485；
C2000 M2IA0-20mA转网络|4-20mA转TCP/IP；
C2000 M2VA 0-5V转以太网|0-5V转RJ45；
C2000 MDI8 4-40mA转RS485（8路模拟量）；
C2000 MDV8 0-10V转RS485|高精度电压转485；
我们I/O 联网采集模块有两种接口，其中M281、M244、M2A8三款是网口采集的，能够通过以太网远距离采集和传输数据，并且有一个RS485扩展口，能够通过485总线扩展级联我们其他RS485的IO 模块，最多支持16级级联。通过这种网口带458的级联方式，能够灵活和简便实现客户不同现场环境中大系统、大范围的各种IO 量扩展、采集控制。而通过网络传输IO 采集数据能够降低布线难度和降低传输过程中的信号干扰，能够帮助客户降低工程成本
康耐德C2000 MDIA 4-20ma电流环采集特点
→8路模拟量（电流量）输入；
→2路数字量干接点输入；
→I/O与系统完全隔离；
→AI分辨率：12位；
→AI输入通道采取全差分输入；
→模拟量输入通道之间满量程隔离，隔离度5V DC；
→AI输入测量范围：-20mA~20mA ；
→采用Modbus RTU通信协议；
→RS485通信接口提供光电隔离及每线600W浪涌保护；
→电源具有过流过压保护和防反接功能；
→安装方便。
AI 8路差分输入
AI分辨率 12bit
AI量程 -20~-20mA（可标定）
AI通道隔离度 5 V DC
AI输入阻抗 240Ω
DI 2路干接点输入
DI保护 过压小于240V ，过流小于80mA
串口通讯参数
接口类型 RS-485
波特率 1200~115200bps
数据位 8
奇偶校验 None
停止位 1
流量控制 None
通信协议 Modbus RTU
串口ESD保护 1.5KV
串口防雷 600W
串口过流，过压 小于240V，小于80mA
电源规格 9-24VDC (推荐12VDC)
电流 60mA@12VDC
浪涌保护 1.5kW
电源过压，过流 60V，500mA
工作环境
工作温度、湿度 -25~85℃，5~95%RH，不凝露
储存温度、湿度 -60~125℃，5~95%RH，不凝露
其他
尺寸 72.1*121.5*33.6mm
保修 5年质保
