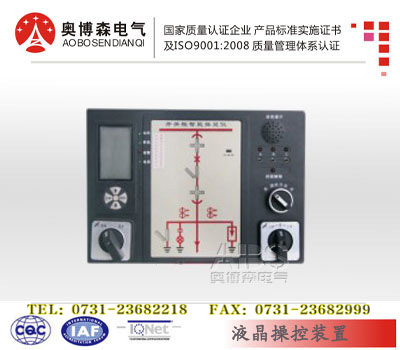

HP6020C 厂家货源/开关柜智能操控装置 1897410

奥博森阿里巴巴批发网：http://shop1403661010087.1688.com/

奥博森官网：http://www.zhinengcaokong.com

HP6020C开关状态指示仪 400-664-0731

HP6020C 技术支持（奥博森）400-664-0731

HP6020C 开关柜智能操控 优质优价18974101858

HP6020C 开关柜智能操控 奥博森电子400-664-0731

HP6020C (奥博森)最低价 0731-23682218

HP6020C 品质一流厂家/开关柜智能操控  400-664-0731

HP6020C 开关状态指示仪奥博森首选

奥博森 HP6020C 开关柜智能操控 质保终身

HP6020C 开关柜操控NO.1奥博森专业提供400-664-0731

开关柜操控其他型号：CG6000D   JZKX-8400  JKX-6400  SP-8000  KWS-XS-560KWS-XS-5503JKX-6300  JZKX-8200  JZKX-8300  SP-8001  SP-8002  DSK-3200  DSK-3100 DSK-330  HDKZ-8001  HZ-SD1  HDKZ-8002  HZ-SD2  HZ-SD3  JKX-6100  HZ-SD4

奥博森公司主营产品：

开关柜智能操控装置、多功能电力仪表、温湿度控制器、组合式过电压保护器、电量变送器、横流冷却风机、加热器、CT过电压保护器、消谐器、浪涌保护器、高压带电显示器



如需要了解更多产品资料请联系奥博森：

联系人：刘经理      手机：18974101858

官方QQ:237850925    1376460188

电话：0731-23682218   0731-23682318传真：0731-23682999   阿里旺旺：absdqc



一、概述



开关柜智能操控装置功能强大，它以一体化布局配套于开关柜，简化了开关柜的面板设计，美化了面板布局。除具有动态模拟指示、带电显示及闭锁、温湿度显示及其控制、验电核相、二次回路电压值显示、人体感应带电提示及柜内照明、语音防误提示、时间日期显示、远方/就地操作、远程通信等功能外，还具有电力综合参数测量功能，测量参数为：三相电压、三相电流、功率因数、有功功率计量、无功功率计量，使开关柜进一步智能化、网络化、数字化。



二、主要功能



1、实时动态显示一次模拟图：断路器储能状态、开关分合状态、小车位置判断与指示、接地开关分合状态等;

2、温湿度显示及其控制;

3、高压带电显示及验电核相，高压带电闭锁控制;

4、电力综合参数测量：三相电压、电流、功率因数、有功功率计量、无功功率计量;

5、人体感应照明及提示、智能语音防误提示;

6、具有标准RS485通讯接口。



三、性能特点



1、智能化：采用单片机控制，与常规的开关柜状态显示仪相比，增加了智能化功能，除可显示开关状态外，还可对误操作作出语音提示、判断小车位置并做出指示、多种电力参数测量、RS485远程通信接口和4-20mA可编程输出口(选配)、人体感应语音提示等功能。

2、具有标准RS485通讯接口，使其具备了与变/配电站其它电气设备组成联网的微机防误监控系统，能够使开关柜进一步智能化、网络化、数字化;

3、抗干扰能力强：采用独特的抗干扰技术;

4、可靠性高：采用工业级电子元件，具有可靠性高、寿命长、抗干扰能力强等特点;

5、外观精致美观：外观设计新颖独特，做工精致美观，简化、美化了开关柜面板;

6、量身定做：根据用户不同需求，量身定做不同的功能组合。



四、技术特性



1. 测温范围：0~150℃ 精度 ±1.5% FS

2. 测温传感器：日本进口高精度、高温热敏电阻，6路触头发热点+1路柜内温度，可选择增加3路或6路母线接头测温。

3. 适应开关设备的种类： 现有市场提供的开关设备的型号、规格等一般都能适用，按用设备结构，配置不同的安装方式。

4. 无线通信频率：433MHz 发射功率： <10mW

5. 通讯输出接口(选择配置)：RS485 MODBUS协议

波特率： 4800

6. 显示仪表的电源及功耗：AC220V土15% ≤5W

7. 温度传感器模块的供电方式：取自一次电流感应式

8. 传感器组件供电的一次电流范围：30A~5000A

9. 系统及传感器组件承受母线冲击电流能力： 100kA 1秒

10 超温报警输出：继电器接点容量220VAC/5A

(无源接点三常开，标准配置)

11. 加热输出： 220VAC/5A(无源输出二常开，选择配置)

12. 高温排风输出(选择配置)：220VAC/5A(无源输出—常开)

14. 出厂设定：

14.1 加热输出(选择配置)：当温度<5℃或湿度>75%RH时加热继电器输出

14.2超温二级报警：任意一路温度超过设定值时报警(出厂设定：80℃)

14.3超温一级报警：任意一路温度超过超温报警一+5℃

14.4 高温排风输出：触头温度>设定值时输出AC220V;

触头温度<设定值-5℃断开(出厂设定：50℃)



五、主要技术参数



技术指标1

工作电源：AC220V/DC220V

装置功耗：≤20VA

介电强度：≥2000V

绝缘性能(外壳与端子间)：≥100MΩ

温度测量范围、精度：-40℃~60℃、±0.5℃

湿度测量范围、精度：0~100% RH、±3%RH

三相电压、电流测显精度：±0.5%

工作环境：-10℃-50℃，≤95%RH(不结露)

存贮环境：-40℃-80℃，≤95%RH(不结露)

通讯方式：RS485

通讯协议：MODBUS



六、通讯连接



WZC1-TH2/B/CN的RS485通讯口使用屏蔽双绞线连接。上位机可以是电脑(PC)、PLC、数据采集器、RTU等，PC机没有RS485接口，因此要与WZC1-TH2/B/CN连接，就需要一个转换装置，推荐使用厂家配套 “RS232/RS485转接器”。可将RS232串行接口直接转换成RS485接口，与WZC1-TH2/B/CN相连。　　【注】进行RS485电缆连接时，尽量使用双色双绞线，所有的“+”端接同一种颜色，“-”端接另一种颜色。　　连接示意：将多台WZC1-TH2/B/CN按照顺序一个接一个地接入网络。距离主机，一台比一台远。适合测量点分布较为集中、未来又扩展需要的情况。



七、使用方法



1、 按端子的配线功能接好线并校对准确后通电。

2、 加热除湿功能实验只需对传感器哈气数显湿度值上升到启控值时对应加热指示灯亮负载启控。当启控时未接加热器断线报警灯亮则该功能正常。当要强制启控负载时可将手动按键按下加热指示灯亮负载启控。

3、 带电指示器的各个输入端分别接上对应的高压带电传感器某相高压试验时对应的带电指示灯亮闭锁有效闭锁输出触点断开高压断开后带电 9 指示灯灭闭锁解除灯亮闭锁输出触点闭合。

4、 将各开关量输入端与公共端短路一下观察对应功能的指示是否正常发光或熄灭。



八、安装与贮存



1、开关柜智能操控装置运输和拆封不应受到剧烈冲击，应根据GB/T15464《仪器仪表包装通用技术条件》的规定运输和储存。

2、保存开关柜智能操控装置应在原包装内，保存的地方环境温度为0℃～+40℃，相对湿度不超过85%，空气中无腐蚀性气体。

3、开关柜智能操控装置在仓库里保存，应放在台架上，叠放高度不超过2箱，拆箱后，单只包装的开关柜智能操控装置叠放高度不超过3只。
