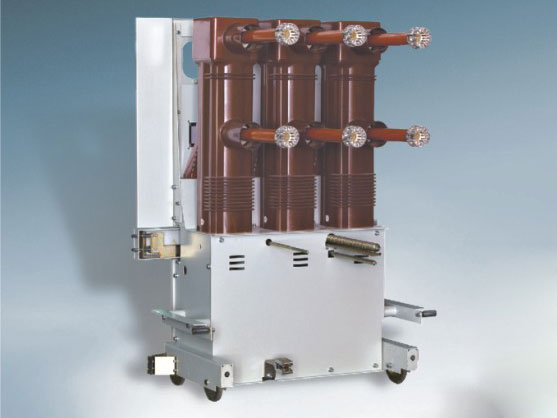

销售ZN85-40.5/T高压交流真空断路器
ZN85-40.5其中灭弧室的动导电杆经绝缘拉杆及传动连杆和操动机构相连。
ZN85-40.5在此为你介绍最详细的信息，
1. 概述
2. 型号及含义
3. 使用条件
4. 技术参数
机械动作原理
上海巨辉电气科技有限公司目前可生产10KV
24KV 35KV 110KV 126KV等电压等级, 产品主要覆盖高压电器、输配电设备、农网改造及电气自动化等产业。主要生产户内外高压真空断路器，户内外高压隔离开关，高压负荷开关，高压接地开关，六氟化硫断路器，避雷器，熔断器，绝缘子，万能式断路器，电缆分支箱，高低压开关柜等系列产品！
公司拥有雄厚的技术力量、精湛的生产工艺、先进的检测设备、完善的科学管理体系为一体的一家公司，制造出一流的产品。公司在开辟国内市场的同时，不忘向国外市场开拓。多年来，巨辉以用户需求为中心，在国内为一百多家大中型企业提供服务。优质产品、用心服务博得了众多企业的一致信任和好评。我们置信，经过我们团队的不懈努力和追求，巨辉的明天一定会更加美好！
ZN85-40.5/1250-20，
ZN85-40.5/1250-25，
ZN85-40.5/1250-31.5，
ZN85-40.5/1600-31.5，
ZN85-40.5/2000-31.5，
ZN85-40.5/2500-31.5，
ZN85-40.5(3AV3)型户内交流高压真空断路器(以下简称“断路器”)适用于交流50Hz.35kV电力
系统中，可供工矿企业、发电厂及变电站等作为保护和控制设备之用,并适用于频繁操作的场合。
本产品性能符合国家标准GB1984《交流高压断路器》及JB3855《3.6-40.5kV户内交流高压真空断路器》等标准的规定。
3.1 周围空气温度：不超过40℃；日平均温度不超过35℃；最低周围空气温度为－25℃。
3.2 空气相对湿度：日平均值不大于95%，月平均值不大于90%；水蒸气压日平均值不大于2.2kPa；
月平均值不大于1.8kPa；
3.3 海拔高度：不超过1000m；
3.4 周围没有明显地受到尘埃、烟、腐蚀性和/或可燃性气体、蒸汽或盐雾的污染；
3.5 来自开关设备和控制设备外部的振动或地动是可以忽略的；
3.6 在二次系统中感应电磁干扰的幅值不超过1.6kV。
4.1 ZN85-40.5真空断路器主要技术参数
图2为断路器的内部结构图
断路器主要由导电回路、灭弧系统、绝缘系统、操动系统组成。其中灭弧室的动导电杆经绝缘拉杆及传动连杆和操动机构相连。
5.2.1 合闸操作：操动机构9由电动机对合闸弹簧储能。合闸电磁铁动作后，合闸弹簧经凸轮及连杆8推动拐臂7逆时针旋转，拐臂带动连杆机构6及螺杆5向上运动，完成合闸操作。同时对分闸弹簧和触头压力弹簧进行储能。使灭弧室触头保持一定的压力，也为分闸操作作准备。
5.2.2 分闸操作：分闸电磁铁通电后动作，操动机构内的合闸挚子弹脱扣，灭弧室动导杆在分闸弹簧的带动下向下运动，使真空灭室完成分闸操作。
5.2.3 人力储能操作：将手动储能操作手柄插入操动机构的插孔中，然后左右摆动(约60)，利用单向轴承完成合闸弹簧的储能。储能后，即可手按合、分闸按钮来实现合、分闸操作。
