锂电池管理系统
1.ABMS-EV03系列锂电池管理系统
1.3 技术指标
1.8.2 电动机器人应用
1.1 概述

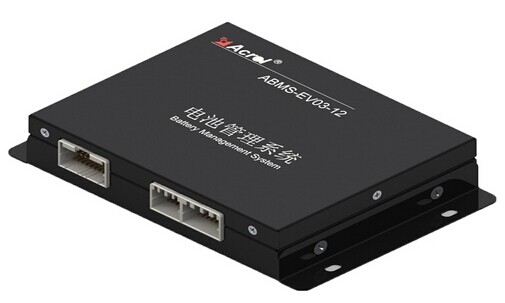

ABMS-EV03系列锂电池管理系统主要应用于以锂电池作为动力系统的电动车、电动船、电动仪器设备上，对锂电池组内单体电芯电压、电池组总压、电芯温度、电池组充放电电流等参数进行实时监测，并提供相应的电芯均衡管理、充放电保护控制、加热制冷管理及故障信息告警。可通过RS485接口连接至上位机监控软件，对系统运行参数进行监控和配置。显示模块可对锂电池系统的关键运行参数及保护告警信息进行实时显示。
1.2 型号说明
1.4 BMS主机规格
1.5 系统配件
1.5.1 霍尔电流传感器(必配)
1.5.2 充放电继电器
1.5.3 显示屏
1.5.4 线束(必配)
1.6 接线端子
1.7 配置方案
1.7.1 【10V～14V锂电池系统】
1.7.2 【15V～80V锂电池系统】
1.7.3 【81V～180V锂电池系统】
1.8 应用案例
1.8.1 电动搬运车应用
实际案例：某款电动搬运车采用18650三元锂电池(标称电压3.7V，工作电压范围2.8V～4.2V，标称容量2AH)，经过150并13串，PACK成“48V,300AH”的锂电池系统，作为该款搬运车的动力源。采用“54.6V,30A”的充电机，2.2KW的电机。充电保护电流为60A，放电保护电流为350A，需带显示屏。
需求分析：该款三元锂材料电芯电压工作范围满足EV03要求(最大不超过5V)，且电池组电压平台(48V)，电池串数(13串)均在EV03系统规定的范围之内，选用的主机为：ABMS-EV03-13S，主机辅助电源可从电池组总压取电，也可用车载直流电源(如DC24V)供电；充电电流保护值为60A，可选用“GER-100 12VDC”额定电流为100A；放电电流保护值为350A，可选用“GER-400 12VDC”额定电流为400A。系统配件清单如下：
实际案例：某款电动机器人采用磷酸铁锂电池(标称电压3.2V，工作电压范围2.5V～3.7V，标称容量100AH)，经过24串(无并联)，PACK成“77V,100AH”的锂电池系统，作为该款机器人的动力源。充电保护电流为150A，放电保护电流为150A。
需求分析：该款磷酸铁锂材料电芯电压工作范围满足EV03要求(最大不超过5V)，且电池组电压平台(77V)，电池串数(24串)均在EV03系统规定的范围之内，选用的主机为：ABMS-EV03-24S，主机辅助电源可从电池组总压取电，也可用车载直流电源(如DC24V)供电；充电电流保护值为150A，可选用“GER-150 12VDC”额定电流为150A；放电电流保护值为350A，可选用“GER-150 12VDC”额定电流为150A。系统配件清单如下：
