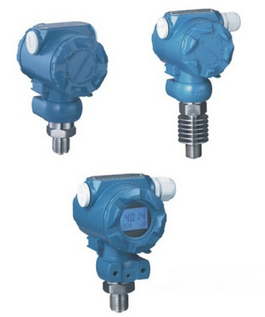

HK-615工业型压力变送器
HK-615工业型压力变送器
产品概述
HK-615系列工业型压力变送器采用指针显示或3位半液晶显示(LCD)，利于现场直接显示被测压力值。性能稳定可靠，安装方便，广泛适用于石油、化工、钢铁、电力、水文地质等工业过程压力、液位的测量和控制。在产品使用上可对零点及量程进行调节及进行零点调整，具有抗过压、过流、反向保护等功能。
.jpg)
产品特点
● 采用国外技术 ● 高性价比、高稳定性、高灵敏度
● 0～-0.1MPa至0～250MPa ● 多种量程选择、用户调试方便
● 压力类型：表压、绝压、真空 ● 准确度；1.0级、0.5级、0.25级
● 需现场观测、调校的各种工业环境 ● 采用激光打标,确保产品之可溯源性
产品应用
> 液压及气动控制系统
> 液位测量与控制
> 石化、环保、空气压缩
> 电站运行巡检、机车制动系统
> 热电机组
> 轻工、机械、冶金
> 楼宇自控、恒压供水
> 其他自动控制检测系统
> 工业过程检测与控制
> 实验室压力校验
> 壳体设计：变送器壳体为铝合金材料全密封结构，用于电路板、显示屏和接线端子板安装
> 防爆标志：隔爆型 dIICT6
本安型 iaIICT4
产品性能
测量范围
-100KPa~0~5KPa…100MPa
过载能力
2倍满量程压力(其中100MPa的产品过压为1.1倍满量程压力)
压力类型
表压或绝压
测量介质
与316不锈钢兼容的气体或液体
综合精度
±0.1%FS
±0.25%FS
±0.4%FS
长期稳定性
典型：±0.1%FS
最大：±0.2%FS
零点温度漂移
典型：±0.02%FS/℃
最大：±0.05%FS/℃
灵敏度温度漂移
典型：±0.02%FS/℃
最大：0.05%FS/℃
工作温度
-40～ 125℃
补偿温度
-20 ～ 80℃
供电范围
12~36VDC（一般24VDC）
信号输出
4~20mA / 1~5VDC / 0~5VDC / 0.5~4.5VDC
负载电阻
≤(U-12)/0.02 Ω
外壳防护
IP65
安全防爆
Ex iaⅡ CT5
重量
约0.5公斤
振动误差
≤±0.01%FS(X、Y、Z轴，200Hz/g)
分辨率
无限小（理论），1/100000（通常）
响应时间
≤2 ms
信号线连接孔
电缆孔为 φ8
产品选型
HK-615
工业型压力变送器
代 号
压力类型
G
表压（可不标）
A
绝压
量 程
测量范围
（ 0~ X Kpa或Mpa）
代 号
综合精度（线性+重复性+迟滞）
1
±0.4%FS
2
±0.25%FS
3
±0.1%FS
代 号
信 号 输 出
A1
4~20mA
V1
1~5V DC
V2
0~5V DC
V3
0.5~4.5V DC
S
4~20mA,HART协议(标准智能型)
代 号
附加功能
F1
M20x1.5 外螺纹
F2
G1/4外螺纹
F0
特殊
L1
指针表(0~100%)显示
L2
31/2LCD显示
L3
31/2LED显示
P
齐平膜型
E
本安防爆型Ex iaIICT5
HK-615（0~100KPa） —1 —A1 —F1 —L2 工业型压力变送器
选型提示：
1. 被测介质应与产品接触的材料相兼容，
2. 选型附加功能代号“E” 本安防爆型Ex iaIICT5，须经安全栅供电。
3. 其它特殊要求，敬请与本公司商洽，并在订单中注明。

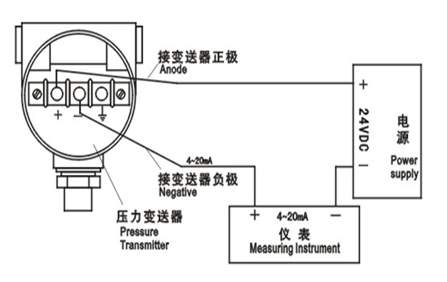

电气接线图：
.jpg)
.jpg)

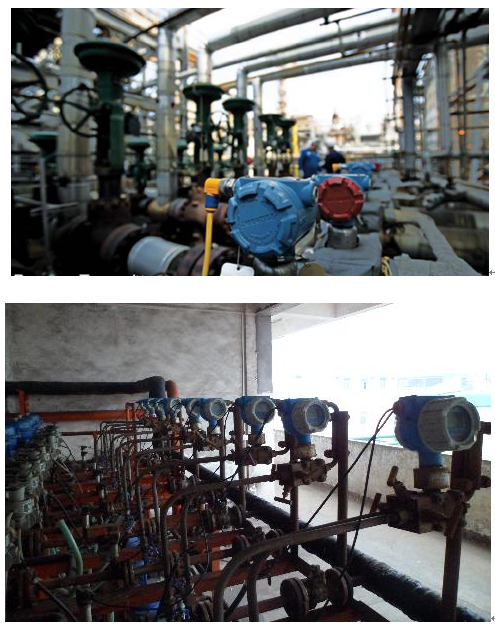

工程案例现场图：
