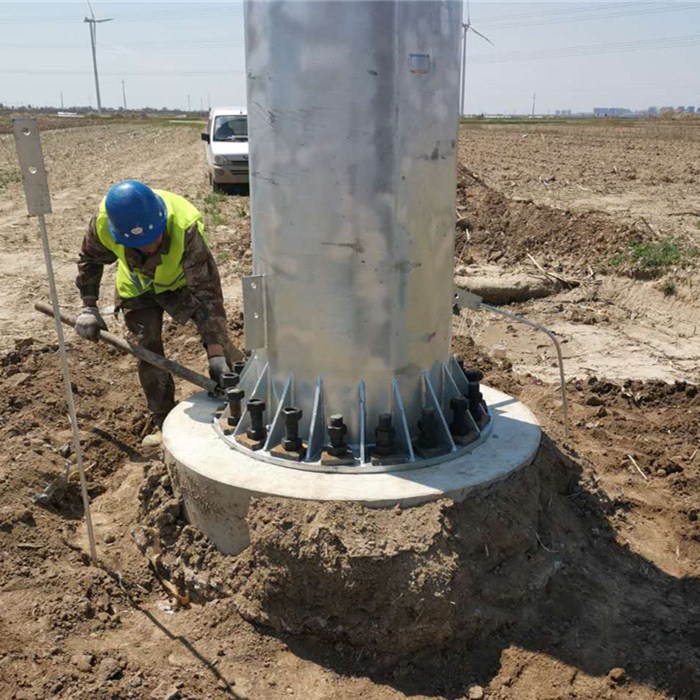

钢管杆是一种较合理的结构形式，能充分发挥钢材的材料性能。它在国内220KV及以上变电站中已经使用多年，且效果良好，具有优良的耐腐蚀性和耐久性，虽然造价偏高，但其结构连接方便、安装方便，能够缩短施工工期。
依据规程规范要求，在满足电气工艺要求的前提下，按结构合理、传力明确、承载力满足要求为原则，选择并计算出各架构及设备支架柱，综合电气总图要求，本着节约土地，少占耕地为原则进行土建总图、结构设计。
经过变电站施工设计中的采用实践，钢管杆的使用即满足了结构设计要求，又节约了占地面积，缩短了工期，虽然使用钢管杆比使用钢筋混凝土环形杆增加了一些造价，但由于普通钢筋混凝土架构占地面积大，与间隔内设备支架及基础和电缆沟存在交叉影响，施工难度大，施工周期长，焊接部位后期防腐难度大，费用高，与钢管架构相比，节约造价并不十分明显、所以钢管杆综合经济效益显著，是输变电工程架构较理想的选型，且消除了普遍混凝土杆的纵向裂缝。
通过在变电站户外架构成功的钢管杆设计，取得了较可观的经济效益和社会效益，我们认为钢管杆架构的采用是一项突破性的设计，是时代发展所需，尤其是近几年随着我国电网建设的飞速发展，变电站建设进入了高峰期，为了适应这个大趋势，节约总造价，缩短建设周期，并在设计者充分体现电网公司《关于推广实施“资源节约型、环境友好型、工业化”变电站设计导则》精神，笔者认为在变电站户外构支架采用钢管杆设计是完全可行的。
钢杆塔类型：
按受力性质分悬垂型、耐张型钢杆塔。悬垂型分悬垂直线和悬垂耐张。耐张型分耐张直线、耐张转角和终端钢杆塔。
按回路数分单回路、双回路和多回路钢杆塔。单回路既可水平排列也可三角形排列或垂直排列；双回路和多回路可按垂直排列。必要时可考虑水平和垂直组合方式排列。
ftk 混凝土轴心抗拉强度标准值
ft 混凝土轴心抗拉强度设计值
fc 混凝土轴心抗压强度设计值
fy 钢筋抗拉强度设计值
fyk 钢材低抗拉强度标准值
杆塔在线路中的作用：
电力杆塔的作用主要是支持导线、地线、绝缘子和金具、保证导线与地线之间、导线与导线之间、导线与地面或交叉跨越物之间的距离。它承受着导线、避雷线其他部件和本身的重量以及冰雪侧面风的压力等，转角、终端杆塔还要承受导地线角度张力和平衡张力。
