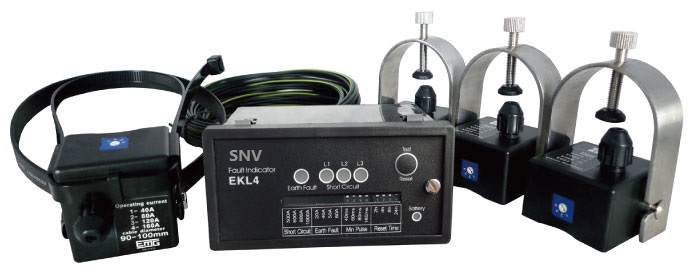

EKL4 故障指示器说明书短路接地故障指示器分为A和B两种型号，B型具有信号远传功能。是在消化.吸收国内外同类先进产品基础上，为城乡电网环网配电系统设计的一种自动化监测专用装置。在环网配电系统中，特别是在大量使用环网负荷开关（Ring Main Unit）的系统中，如果下一级配电网络系统中发生了线路短路或接地故障时，上一级的供电系统必须在规定的时间内进行分断，以防止发生重大事故。在分断保护发生后，会造成隶属于此级网络的系统全部停电。通过使用本产品，可以快速准确地指示出发生故障的部分，大大节省了查找故障部分的时间，减少停电时间和停电范围，提高供电可靠性。工作原理当供电线路有短路或接地故障发生时，短路或接地电流产生的电磁场变化，使固定在电缆上的传感器中测量线圈产生脉冲信号，当脉冲信号的值的大小达到或超过设定的故障电流值时，故障指示器会自动记忆故障状态，故障指示灯闪烁发出故障指示，同时通过远程报警接口，将故障信号传递给监控中心，工作人员通过故障指示信号能够迅速准确地找到线路故障位置，及时排除故障，恢复电网供电。主要功能1短路故障报警指示：短路故障传感器安装于单相电缆上，时刻监测供电线路中电流变化，当其值达到或超过短路电流动作报警设定值时（此值可根据用户要求出厂前整定），短路故障传感器发出报警信号，通过光纤将此信号发送到指示器主机，相应短路故障指示灯闪烁，发出报警指示。2接地故障报警指示：接地故障传感器安装于三相电缆分叉处的非屏蔽部分上，检测三相电缆的零序电流值，当其值达到或超过接地电流动作报警设定值时（此值可根据用户要求出厂前整定），接地故障传感器发出报警信号，通过光纤将此信号传输到指示器主机，接地故障指示灯闪烁，发出报警指示。3电池低电量报警指示：当指示器主机内部电池电压降低至2.5V时，产生报警信号，以提示检修人员更换电池，此报警信号可持续约两个月。另备有外部供电接口，可采用外接电源（B型端子12“—”，9“+” ,A型端子8“+”.9“—”AC/DC5V-10V）。4远程报警及复位：当线路发生故障后，指示器发出相应报警信号的同时，配合配网自动化（FTU）设备工作，还可将故障报警信号传输给远程监控中心，还可进行远程手动复位操作。5自动复位：当指示器发出报警信号后，在设定的自动复位时间内，若无人工进行复位，指示器可自动进行复位。(复位时间：4.8.12.24H，打开主机指示牌可在拨码开关自行整定）6测试和复位：当指示器发出报警信号后，按动指示器主机面板上的“复位/测试”按钮，可清楚报警状态。在非报警状态下，按住指示器主机面板上的“复位/测试”按钮保持3秒，面板上所有指示灯闪烁10次，B型并有继电器工作声，说明指示器处于正常工作状态。
