空压机及相连储气罐温度及压力监测
煤矿山空气压缩系统一般由空气压缩机、冷干机、过滤器、储气罐、管路、阀门和用气设备组成。空气压缩机的控制原理，普遍采用后端管道上安装的压力继电器来控制空气压缩机的运行。
监测装置功能配置：

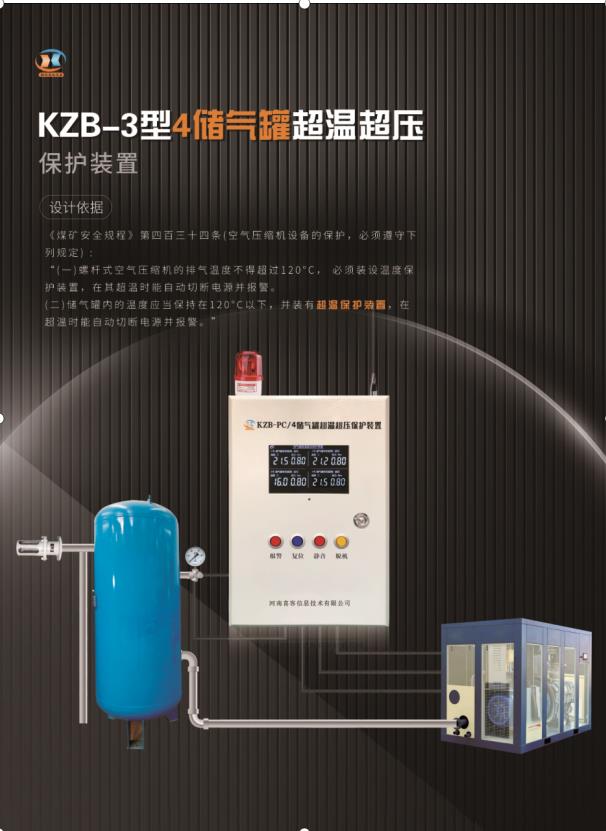

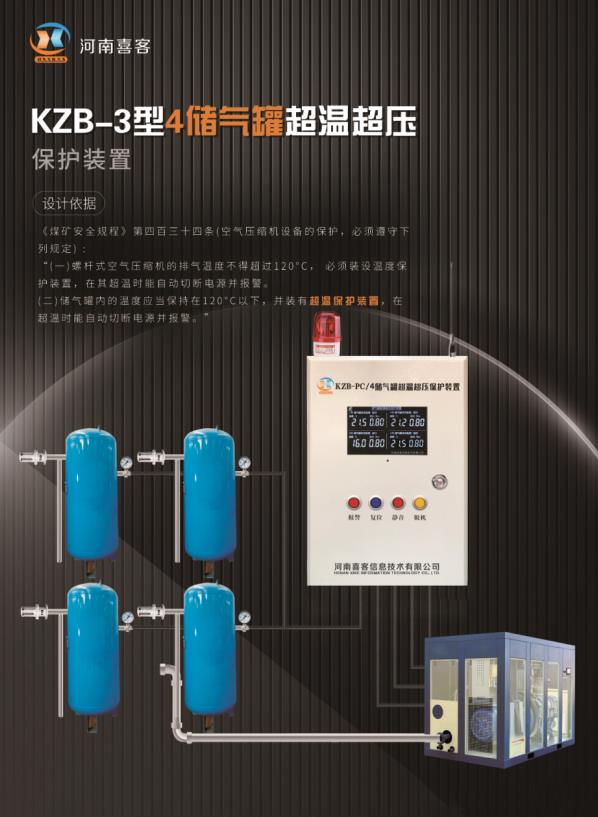

储气罐的温度及压力监测：温度传感器与压力传感器通过四通与储气罐实现无缝连接，温度传感器能够检测储气罐内部温度，压力传感器能够检测储气罐压力的变化。空压机电机温度与振动的监测：温度传感器采用纯铜贴片式温度传感器,直接粘贴在电机的前后轴处进行采集前后轴温度。如果电机自身带的有前后轴温度传感器的安装孔,可以直接安装在安装孔内进行采集温度。振动传感器安装在电机的底座上面或者电机的前后轴法兰盘上面,这样可准确的测试到电机的振动量。
空压机机头保护（断油保护）：油压传感器安装在专用定制油滤上。使用专用定制油滤时,将原有油滤拆下,并更换上定制油滤,并可靠安装压力传感器。
安装方式：
（一）监测主机安装在空压机监控室内,用膨胀螺丝固定到墙面上。安装外接声光报警器,声光报警器可根据需要安装在便于通知操作人员的场所。
（二）振动传感器安装方式:安装在电机的底座上面或者电机的前后轴法兰盘上面,这样可准确的测试到电机的振动量,安装之后检查振动传感器是否安装牢固。
（三）前后轴温度传感器安装方式:采用纯铜贴片式温度传感器,直接粘贴在电机的前后轴处进行采集前后轴温度。如果电机自身带的有前后轴温度传感器的安装孔,可以直接安装在安装孔内进行采集温度。安装完成后一定要检查传感器是否安装牢固可靠。
（四）箱体内传感器按照对应标识接线,接线完毕后,进行线束整理并捆扎牢固,传感器接插件连线需预留伸缩空间,禁止拉扯接插件连线。
（五）连接外接电源线,建议安装专用220V插座,插座必须带可靠保护接地,并且确保接地线可靠接地。
