储气罐释压阀的用途
本释压阀用于地面或井下空气压缩机系统中，安装在储气罐出风管道正对气流的方向上， 起安全保护作用。
结构及工作原理

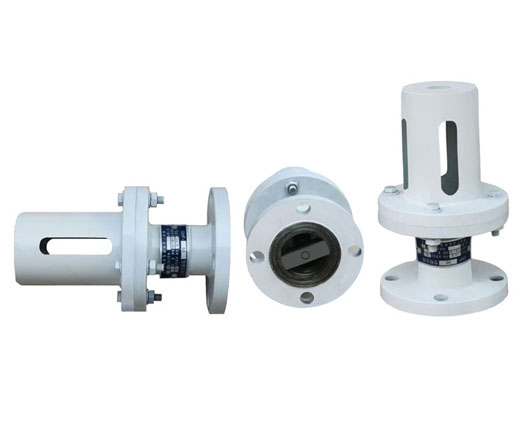

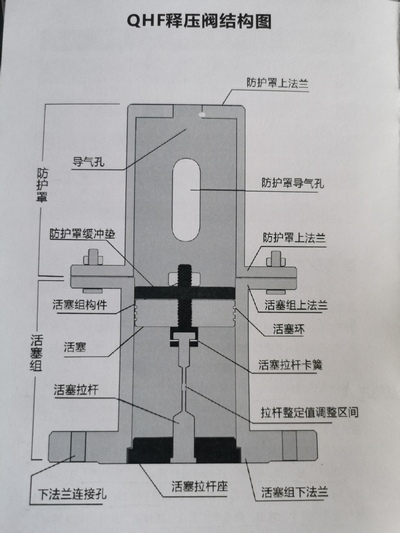

喜客释压阀由气缸，活塞组合保护罩等组成，气缸有上、下端法兰及气缸体组焊（或铸造）而成，为了增强耐磨性和防止生锈，气缸用不锈钢材料。活塞组由卡板、O型密封圈、活塞、拉杆等组成，活塞组可从气缸左端装入并通过卡板对将活塞组固定在气缸中，使之无法左右移动。保护罩由法兰、简体合挡盖组焊（或铸造）而成。
当释压阀释压时，保护罩可防止活塞飞出伤人，起安全保护作用。本释压阀安装在空气压缩机系统中风包出口管路正对气流方向上，当空压机系统工作正常时，系统压力≤0.785（8kg.f/cm2）， 在此压力下，释压阀正常工作，当储气罐内因积炭着火或忧郁某种原因导致储气罐内气体爆炸时，储气罐内温度、压力瞬时升高，当压力升至1.03±0.049（10.5±0.5kg.f/cm2）（参数见表三）时，拉杆立即拉断，释压阀释压储气罐及管路中的高温、高压气体得以迅速释放，从而起到缓解爆炸冲击波，避免产生重大事故。
QHF释压阀的六大技术优势
1. 防护罩结构独特，防护等级高，能确保释压阀释爆时活塞不至于冲开上法兰造成安全隐患飞出或产生剧烈噪声。
2. 活塞的厚度与气体排放导向关系独特，活塞拉杆延展特性与缸体形成的比例关系科学、合理、活塞移位的公差极限与减少动作组里的关系，处理方法较为科学。
3. 缸体形成通道顺畅，工作灵敏可靠，拉杆的耐高温、防腐蚀、抗老化能力强。
4. 有效的消除了活塞阻力会活塞拉杆破段拉力的影响。、
5. 有效的解决了释压阀安装位置与气体的管路沿程损失的问题。
6. 有效的解决了释压阀刚体内的温度与腐蚀性气体对活塞拉杆破断拉力的影响。
安装注意事项：
1. 释压阀释压方向不要向正对行人，设备及易损物件，防止释压阀试压时造成事故。
2. 释压阀活塞组在气缸中松紧程度应适当，应不漏气。活塞组的轴向拉力应符合。
3. 安装前检查拉杆，不应有锈浊，变形现象。
4. 安装前，O型密封圈涂上防腐油。
调整：
1. 是呀发安装好以后，应检查气缸活塞、法兰连接处、管路等，不应有漏气现象。
2. 释压阀缸体和保护罩内孔不应有毛刺、飞边、脏物等，以免影响释压阀正常在工作。
3. 保护罩上的六个长圆排气孔不应堵塞，以保持流通面积大于二倍活塞面积。
使用与维护：
1. 正常工作时，空气压缩机系统压力不应超过0.785Mpa(8kg.f/cm2)
2. 经常检查释压阀气缸、活塞、法兰连接处管路，不应有漏气现象，紧固部分不应松动。
3. 应固定专人定期进行检查，维护。释压阀正常工作时，每月至少检查一次、检查拉杆延细、锈蚀的情况，检查O形密封圈的弹性及密封情况。建议每六个月更换一次拉杆，如遇到特殊情况，释压阀言中锈蚀或明显延细等，应及时更换。
|

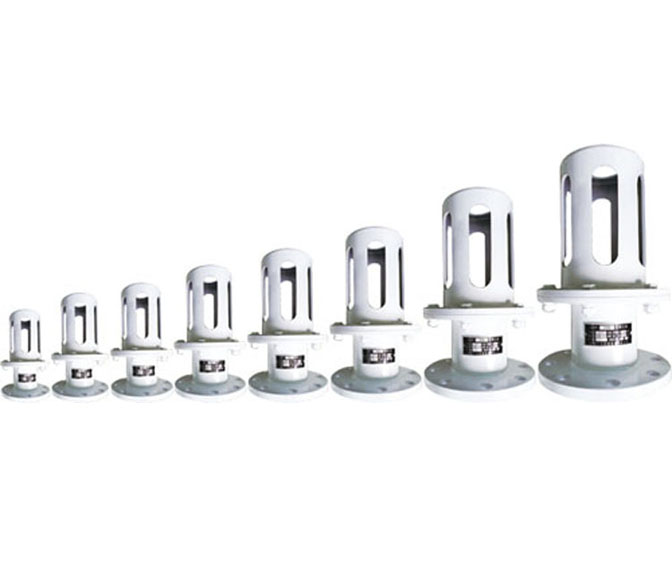

型号（OHF） |
外形尺寸（MM） |
气缸内径（MM） |
重量（KG） |
活塞组的轴向拉力（N) |
|
50 |
160*245 |
50 |
7 |
≤65 |
|
65 |
180*290 |
65 |
10 |
≤108 |
|
80 |
195*320 |
80 |
12 |
≤166 |
|
100 |
215*364 |
100 |
16 |
≤255 |
|
125 |
245*404 |
125 |
21 |
≤402 |
|
150 |
280*454 |
150 |
32 |
≤569 |
|
200 |
335*546 |
200 |
46 |
≤1020 |
|
250 |
390*613 |
250 |
64 |
≤1589 |
