一、用途和特点：
MSL-100锚杆拉力计|锚杆拉拔仪设置于矿用巷道内，包括千斤顶和油泵，并与巷道内的锚杆位置对应，所述锚杆拉力计设有高压油管，千斤顶和油泵分别设有油管接头，油泵的油管接头设有压力表，油泵将油挤压通过高压油管输送至千斤顶内，油管接头的压力表能够感应回油压力，并显示具体压力值，从而检测出锚杆锚固力。

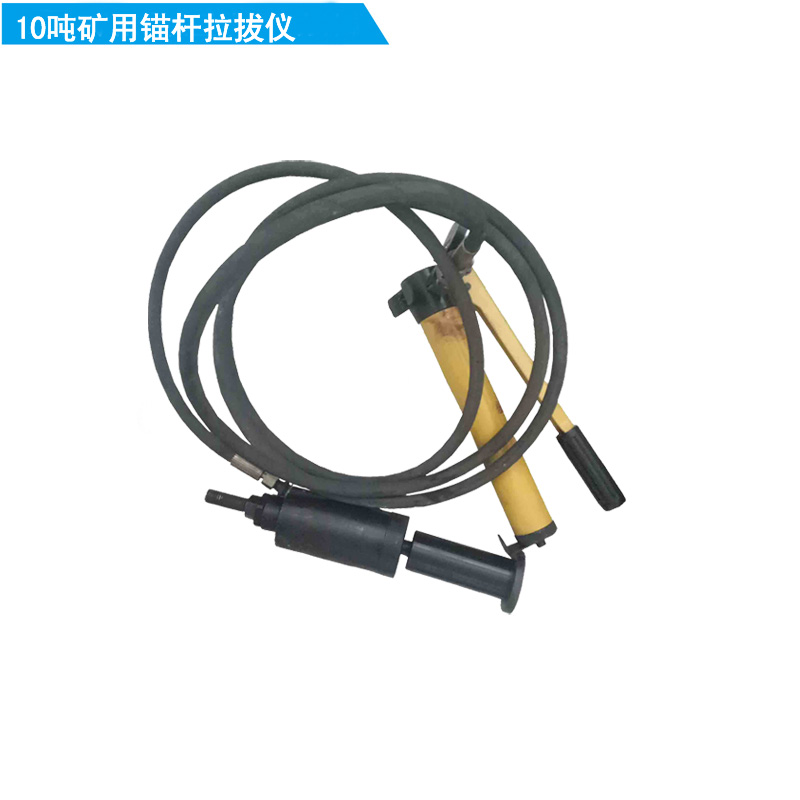

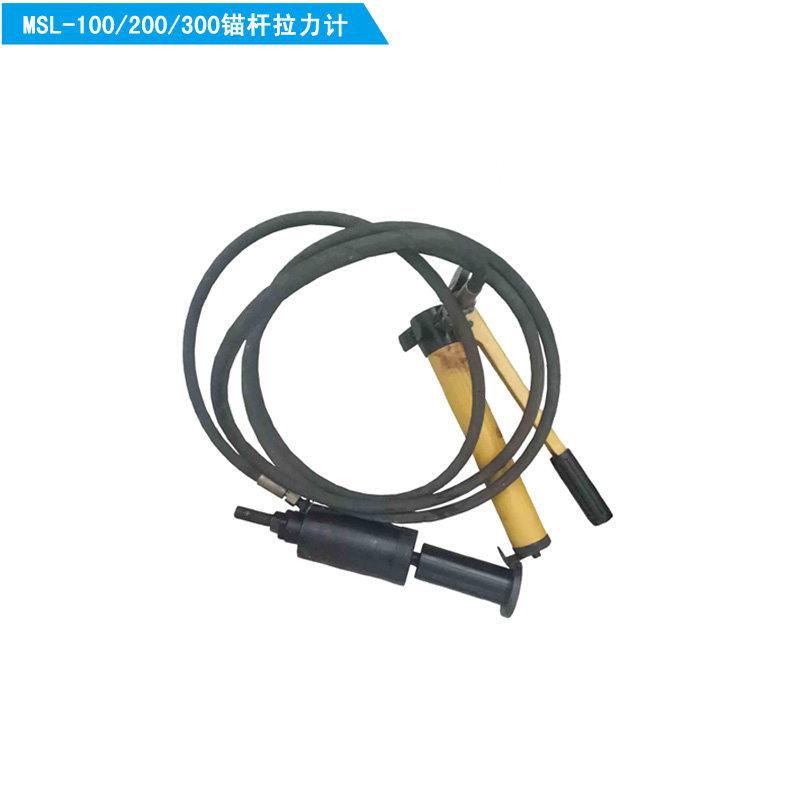

锚杆拉力计|锚杆拉拔仪由手动油泵、高压油管、油缸、拉杆组成，具有体积小、重量轻、携带方便、操作简单、安全等特点，广泛应用于煤炭、国防、隧道及交通运输等各种施工现场。手动双速油泵还可单独作为输送小流量高压油的动力源。油缸还可作千斤顶使用。
二、工作原理：
工作时，将换向阀手柄推到左边位置，然后将双作用油缸插入被测杆体，工作液从油泵经管路、换向阀压送到双作用油缸下腔，推动活塞顶住岩壁，使外缸套和内缸套向下运动夹住并带动锚杆。反向时，将换向阀手柄推到右边位置，高压油经管路、换向阀进入双作用油缸上腔，使活塞回缩，同时活塞上压盖压下楔块卡头，松开锚杆，完成一次循环。锚杆锚回力的大小由压力表显示出来。

二.MSL-100锚杆拉力计|锚杆拉拔仪技术指标
额定拉力：10T (60MPa) 适用锚杆直径：￠16~￠24
油缸直径：55mm 活塞直径：30mm
最大行程：60mm 重量：9㎏
读数方式：指针式
三、MSL-100锚杆拉力计|锚杆拉拔仪操作规程及使用工作过程
1检查油量
拧开双速油泵后端的加油孔盖，检查油量。如果油不满，应及时补充。
2工作过程
将油泵卸荷手柄逆时针松开，然后取下油泵、油缸及快速接头座上的防尘帽；
用手轻推快速接头座前端的外套（滚花处），将快速接头插入快速接头座上，插上U型销，这时快速接头座前端的外套在弹簧的作用下复位；

检查连接可靠后，顺时针旋紧泵体上的卸荷手柄，上下摇动压杆手柄，观察油缸上的活塞是否伸出。用力要均匀，不能用力过猛；逆时针松开卸荷手柄，使活塞缩回。

初次使用可反复以上过程，以便排出系统中混入的空气。当检查无误时，顺时针旋紧卸荷手柄后摇动压杆手柄，压力逐渐升高。当压力表上的读数达到所要求的数值后，停止摇动手柄。拉锚操作：首先将拉杆与锚杆连接（要将螺纹旋到底以保证有足够的行程），套上垫套，再套入油缸，紧固螺母，然后操作油泵，使油缸张紧，并观察油泵压力表的示数以达到所需压力值。注意：油泵必须摆成水平位置工作。

检测完毕，逆时针方向拧动放泄阀，使压力表读数降到零，再把各部件从锚杆上卸下，卸下高压油管，把防尘帽拧上。
