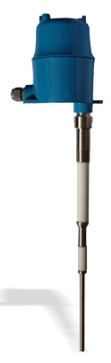

FB8010系列为通用型点位控制仪表，适用于大多数场合。仪表由一电路单元和杆式或缆式传感元件组成，传感器可选多种材质，可整体或分体式安装。用于限位控制和报警。
★ 适用范围
● 液 体： 导电液体和绝缘液体
● 桨 体： 导电桨体和绝缘桨体
● 颗 粒： 粮食、 塑料片、 煤等
● 界 面： 不同介质常数的两种液体界面
● 粉 末： 塑料粉末 、水泥、 飞灰等
★ 特点
● 免 维 护: 不像阻旋、振动棒或其它机械式开关，其部件不会产生堵塞、折断、损坏或
磨损，不需要定期维护或更换
● 防 挂 料: Driven-shield电学设计使其可以忽略挂壁或传感元件挂料的影响，无需定期
清洁或重复调试
● 应用广泛: 过程温度从-183℃到+815℃，压力从真空到100bar
● 三种颜色指示灯: 红灯－报警，绿灯－正常，黄灯－仪表故障，实时反映仪表状态
● 方便的电器连接: 双电器接口设计，使接线过程更为安全、方便
● 驱动能力强: 中心端到屏蔽端之间500Ω,屏蔽端到地之间150Ω
● 火花防护: 内置1000V火花防护、浪涌抑制和瞬态冲击抑制以保护电路单元工作正
常，不受损坏
● 安装简单: 仪表可以通过罐上的螺纹口或法兰进行安装，可自行选择整体或分体
安装方式，简单方便，调试容易、快捷
★ 技术参数
※ 性能指标
● 输 出: DPDT继电器(双刀双掷)
● 触点容量: 250VAC: 1A有感,3A无感
● 供 电: 185～255VAC,50/60Hz 95～135VAC,50/60Hz 19～29VDC(2W最大)
● 分辨率: 0.2pF或更小
● 重复性: <1mm (导电物料)
<20mm (绝缘物料)
● 负载电阻: 中心端到屏蔽端之间500Ω
屏蔽端到地之间150Ω
● 报警方式: 可现场设置为HLFS(高位报警及其故障保险方式)或LLFS (低位报警及
其故障保险方式)
● 报警灯输出: 红灯-物位报警 绿灯-物位正常 黄灯-仪表故障
● 环境温度: -40 ～+75℃
● 响应时间: ﹤0.5s
● 延 时: 1～55秒(可选)
● 安全栅: 内置限流、 四重限压防护安全栅
● 静电火花防护(对传感器): 抗浪涌冲击1000V
● 射频防护(内置滤波器): 对于来自1.5米以外的其它外露传感元件、电缆或输电
线路功率为5W的射频干扰，该变送器电路具有防护功能，即在导电物料中工作点也不受影响
● 探头长度: 0.5m（标准） 0.1m～20m (可选)
● 电缆长度: 5m (标准) 0.1～50m (可选)
＞50m～100m (向厂家咨询)
● 电器接口： 双M20×1.5(或3/4＂NPT可选)
● 过程连接: NPT螺纹安装 (标准，可选BSPT )，法兰安装（可选）
● 外壳防护: 符合IP67防护标准：
● 防爆等级： Exd[ia]iaⅡCT4
● 认 证: CMC、PCEC、CE Mark
