名称： 旋转接头

型号：RXE2125 RXH2125

品牌：日本昭和技研

产品介绍

(株)昭和技研工業

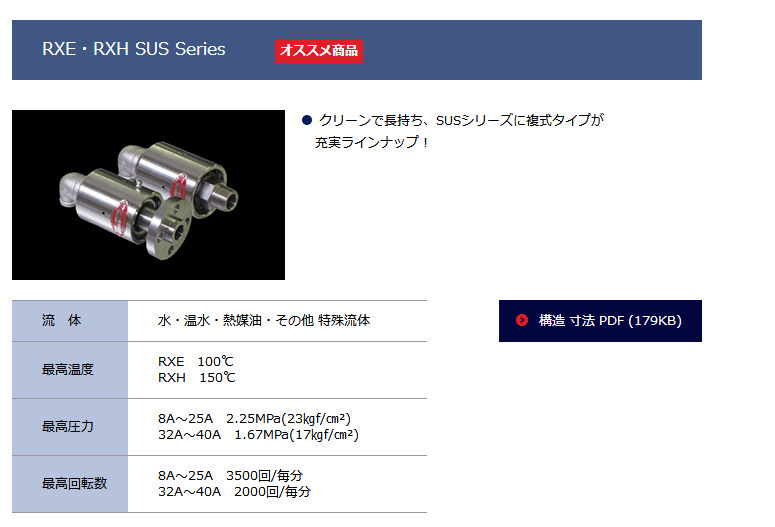

RXE2100 RXH2100 (単式フランジ取付式)单法兰座式

共通仕様

流体 RXE：水 温水 油 空気 ガス
RXH：温水 熱媒油 水
最高温度 RXE：100℃
RXH：150℃
最高回転数 15A～25A：3500min-1(r.p.m)
32A～40A：2000min-1(r.p.m)
50A～80A：750min-1(r.p.m)
最高圧力 15A～25A：2.25MPa(23kgf/cm2)
32A～40A：1.67MPa(17kgf/cm2)
50A～80A：1.18MPa(12kgf/cm2)

パールロータリージョイントRXシリーズは、耐久性に優れ、極めて高度な性能を有し、使用条件に対応するRXE、RXHの2タイプがあります。
本器には、シール材としてファインセラミックと厳選されたカーボンシールリングが組み込まれ、シール面の2ライトバンド以内の超精密ラップ加工と合わせて高速回転?低トルクを実現、さらに回り止めキー溝付のフローティングシールリングの採用によってフローティングリングの高速回転での追従性が図られており、長期にわたるシールの安定性も実現されました。
本体の主材料として、ロータにはステンレス鋼を、ケーシングには銅合金を採用した耐久性のよい、画期的なロータリージョイントです。
シートリング(セラミック)とロータは一体物です。
最高使用圧力条件においては最高回転数で使用することは避けてください。
高速回転でのご使用の場合は、テーパーネジ取付を避け、平行ネジかフランジ取付をご採用ください。
空運転(流体を通さないで)は避けてください。

仕様1
型式 タイプ 呼称寸法
(A) 型式番号 C d フランジ部
R O
RXE2115 RXE 15 2115 Rc1/2 12.5 25 62
RXE2120 RXE 20 2120 Rc3/4 18 30 74
RXE2125 RXE 25 2125 Rc1 22 35 80
RXE2132 RXE 32 2132 Rc11/4 30 50 96
RXE2140 RXE 40 2140 Rc11/2 35 50 96
RXE2150 RXE 50 2150 Rc2 48 65 120
RXE2165 RXE 65 2165 Rc21/2 58 80 136
RXE2180 RXE 80 2180 Rc3 68 90 154
RXH2115 RXH 15 2115 Rc1/2 12.5 25 62
RXH2120 RXH 20 2120 Rc3/4 18 30 74
RXH2125 RXH 25 2125 Rc1 22 35 80
RXH2132 RXH 32 2132 Rc11/4 30 50 96
RXH2140 RXH 40 2140 Rc11/2 35 50 96
RXH2150 RXH 50 2150 Rc2 48 65 120
RXH2165 RXH 65 2165 Rc21/2 58 80 136
RXH2180 RXH 80 2180 Rc3 68 90 154

仕様2
型式 フランジ部 F D L L3 L4 質量(kg)
P m t K
RXE2115 45 8 10 M8 24 53 118 101 38 1.1
RXE2120 54 8 12 M10 29 65 133 114 45 1.7
RXE2125 60 9 12 M10 31 72 146 123 48 2.1
RXE2132 75 9 14 M10 41 83 166 139 50 3.5
RXE2140 75 9 14 M10 44 89 174 144 50 4.0
RXE2150 95 10 14 M12 57 115 210 172 60 7.4
RXE2165 110 12 16 M12 73 123 242 195 60 9.9
RXE2180 125 15 20 M12 80 138 269 214 65 13.6
RXH2115 45 8 10 M8 24 53 118 101 38 1.1
RXH2120 54 8 12 M10 29 65 133 114 45 1.7
RXH2125 60 9 12 M10 31 72 146 123 48 2.1
RXH2132 75 9 14 M10 41 83 166 139 50 3.5
RXH2140 75 9 14 M10 44 89 174 144 50 4.0
RXH2150 95 10 14 M12 57 115 210 172 60 7.4
RXH2165 110 12 16 M12 73 123 242 195 60 9.9
RXH2180 125 15 20 M12 80 138 269 214 65 13.6
