齿轮泵的结构及工作原理

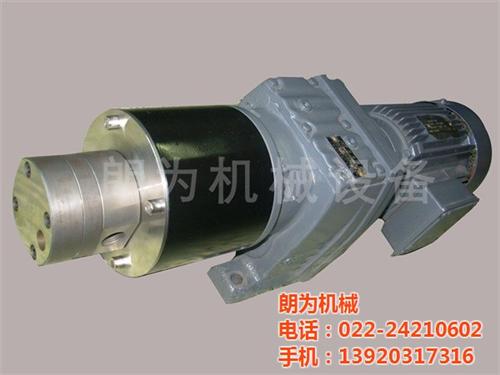

一台完整的齿轮泵包括马达、减速器、联轴器和泵头几部分，泵头部分由泵壳、前后侧盖、齿轮轴、滑动轴承和轴封构成。高温齿轮泵属于正位移泵，工作时依靠主、从动齿轮的相互啮合造成的工作容积变化来输送熔体。工作容积由泵体、齿轮的齿槽及具有侧板功能的轴承构成。
当齿轮旋转时，熔体即进入吸入腔两齿轮的齿槽中，随着齿轮转动，熔体从两侧被带入排出腔，齿轮的再度啮合，使齿槽中的熔体被挤出排出腔，压送到出口管道。只要泵轴转动，齿轮就向出口侧压送熔体，因此泵出口可达到很高的压力，而流量与排出压力基本无关。
齿轮泵依靠齿轮在相互啮合过程中所引起的工作空间容积的变化来输送液体。 工作空间由泵体、侧盖及齿轮的各齿间槽构成，啮合的齿A、C、B将此空间分隔成吸人腔和排出腔，当一对齿轮按图示方向转动时，位于吸入腔的齿C逐渐退出啮合，使吸人腔的容积逐渐增大，压力降低，液体沿流人管进入吸入腔，直至充满整个齿间。随着齿轮的转动，进入齿轮问的液体被带至排出腔，此时由于8的啮人，占据了齿部的容积，使排出腔的容积变小，液体即被强行排出。 齿轮泵结构简单，制造容易，能自吸，工作可靠，维护方便，但流量和压力脉动大，噪声也较大。
轴承材料、结构与润滑 高粘度齿轮泵的轴承通常采用滑动轴承，并在轴承内壁的非承载面上专门设计螺旋式流道，螺旋槽的旋向与齿轮轴的转向相同。轴承外端与泵的进液口相通，轴承内端的螺旋槽与轮齿根部（真空部位）相通。当轴旋转时，借助螺旋作用及轴承两端的压力差，将轴承外部的低温液体吸入轴承，对轴承进行润滑和冷却后，流入刚脱开啮合的齿间，构成一个润滑充分、散热快的螺旋自吸式低压润滑系统。该润滑方式的优点是：进入轴承的润滑液全部是低温介质，粘性润滑液易于形成承载能力强的动压油膜。大量的润滑液循环不断地带走轴承的热量，对轴承起到良好的润滑和冷却作用。由于有充足的液体去填充刚脱离啮合的轮齿根部，大大改善了齿轮泵的自吸性能，避免了吸空现象，不仅可以提高容积效率，也有利于减轻气蚀、降低噪声。四川省机械研究设计院采用将滑动轴承浸泡在介质中，并通过特殊孔道强制润滑，该技术已在维纶、涤纶、橡胶、树脂、化肥等领域的齿轮泵上获得成功应用。
