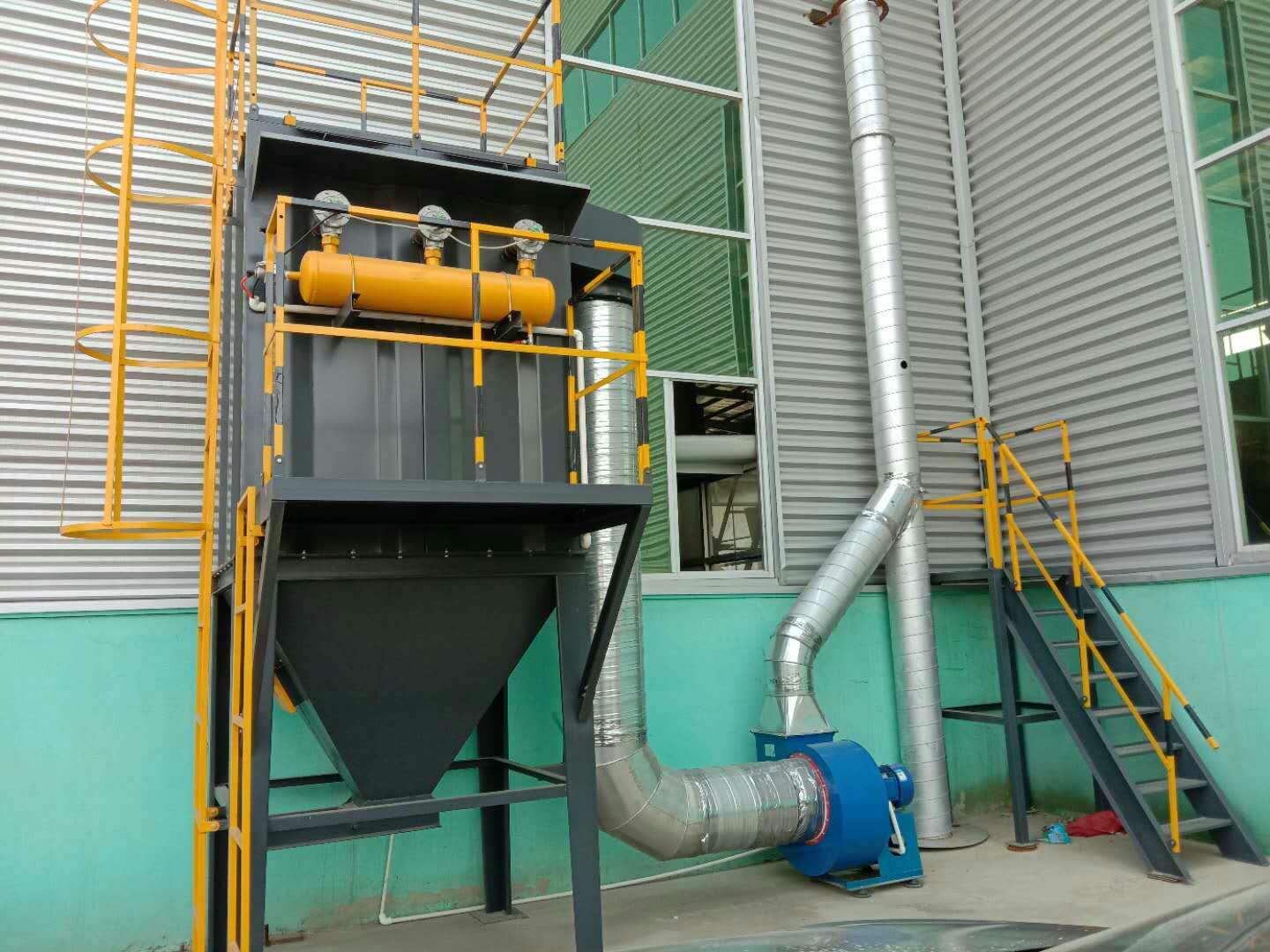

脉冲布袋除尘器主要由上箱体(净气室)、中箱体(尘气室)、灰斗、脉冲清灰系统、滤袋、滤袋骨架、进出风口、压差计、检修人孔、卸灰装置、和pLc控制仪等组成。其工作原理为:脉冲袋式除尘器在风机动力的牵引下，除尘器内部、除尘管道及除尘罩口处形成负压环境，使扬尘点的粉尘在压差作用下进入除尘器，气流通过除尘滤袋过滤，粉尘被截留在布袋表而，通过pLc控制仪有规律地向脉冲阀输入脉冲信号，压缩气体的高压风将粘附在滤袋表而的粉尘喷吹下来收集到积灰斗内，从而达到同收粉尘的目的，处理后的干净气体经除尘风机从烟囱排出。
脉冲布袋除尘器结构主要有以下部分组成：
（1）箱体：包括袋室、预除尘室、净气室、多孔板、滤袋、滤袋骨架。箱体设计耐压9000Pa。
（2）喷吹系统：包括主气管、喷吹管、脉冲阀、控制仪。
（3）灰斗及排灰部分有两种形式：一种为灰斗直接与卸灰阀连接，另一种为灰斗通过输送设备（如螺旋输送机）与卸灰阀连接。
脉冲除尘器和布袋除尘器布袋是袋式除尘器的心脏，主要起到过滤灰尘的作用，当含灰尘的气体经过除尘器布袋的时候，灰尘被布袋阻隔，净化的空气被引风机吸走。积附在布袋表面的灰尘不断增加，使除尘器的阻力增大，这时脉冲控制仪得到信号，对布袋进行喷吹，使灰尘脱落在灰斗，由卸料器排出除尘器。除尘效果的好坏完全取决于除尘布袋。脉冲布袋除尘器一般采用圆形滤袋，按含尘气体流动方向分为侧进风、下进风两种形式。这种除尘器通常由上箱体（净气室）、中箱体、灰斗、框架以及脉冲喷吹设置等部分组成。
作时含尘气体从箱体下部进入灰斗后，由于气流断面积突然扩大，流速降低，气流中一部分颗粒粗、密度大的尘粒在重力作用下，在灰斗内沉降下来；粒度细、密度小的尘粒进入袋滤室后，通过滤袋表面的惯性、碰撞、筛滤、拦截和静电等综合效应，使粉尘沉降在滤袋表面上并形成粉尘层。净化后的气体进入净气室由排气管经风机排出。布袋除尘器的阻力值随滤袋表面粉尘层厚度的增加而增加。但是应当指出的是，为达到较高的气体除尘效率，在清灰时从滤料上只是破坏和去掉一部分粉尘层，而不是把滤袋上的粉尘全部清理掉。
脉冲喷吹的清灰是由脉冲控制仪控制脉冲阀的启闭，当脉冲阀开启时，气包内的压缩空气通过脉冲阀经喷吹管上的小孔，向滤袋口喷射出一股高速高压的引射气流，形成一股相当于引射气流体积若干倍的诱导气流，一同进入滤袋内，使滤袋内出现瞬间正压，急剧膨胀；沉积在滤袋外侧的粉尘脱落，掉入灰斗内，到达清灰目的。
