汽动疏水自动增压器安装说明
汽动疏水自动增压器安装说明简介：
疏水自动加压器(供暖通阀设计手册型号为SAS)是蒸汽凝结水回收利用的新型节能设备，杭州励进环保设备有限公司制造、供应。
现行企业的蒸汽凝结水的输送与分配，大都采用开式回收，二次蒸汽大量散发或排放地沟白白浪费。本设备在这方面发挥重要作用。因设备工作可靠，性能越外形尺寸小，根据专家考察鉴定，本设备可与美国、英国、日本等同类先进设备媲美。自问世以来，已行销全国各省市，深受用户青睐。
工作原理：
疏水自动加压器由水箱、加压室及控制系统组成。水箱用于汽水分离和储存一部分凝结水，并将凝结水输送给加压室。加压室中装有侧装液位控制显示器。当液位达到控制器点时，进气阀打开，随后排气阀关闭，加压气体进入，凝结水通过止回阀受压排出；当液位达到控制器低点时，进气阀关闭，随后排气阀打开，加压气体被隔断，同时管内余气排出，凝结水受重力作用，从水箱通过止回阀进入控制管。控制系统为全自动控制系统，自动运行，无人看守。

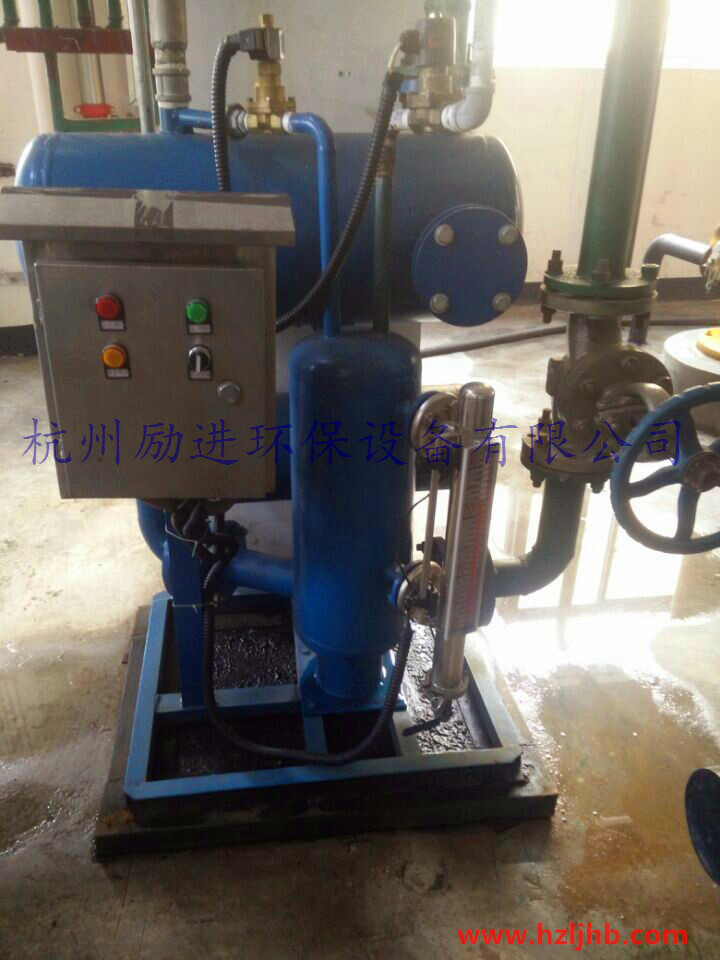

疏水自动加压器安装、使用及维护： 1、安装尺寸：详见后续各型号安装尺寸图。 2、疏水自动加压器的安装位置不受限制，应尽量接近用汽设备。场地面积以疏水自动加压器各面轮廓尺寸增加0.5米为适宜。安装度以系统凝结水能流入设备即可。 (注：凝结水在有余压的情况下。自动加压器可用汽设备放置同一个平面或略于用汽设备。) 3、疏水自动加压器露天安置时，水箱、加压室应加具有防雨性能的保温层壳。保温材料的厚度可与蒸汽管道的保温材料厚度相同。 4、安装疏水自动加压器，应使水箱水平于地面方向。可不做安装基础。 5、接管前后，严禁杂物掉入设备管道中，若不慎掉入，应对疏水自动加压器内部进行冲洗，以清除管道和设备内部的杂物。 6、对设计有排污口的设备，每年定期打开排污口，清除杂物。 7、设备现场安装参见--现场安装图。
产品点：
1、疏水自动加压器无泵无电机，以蒸汽或压缩空气为动力，自动运行。
2、疏水自动加压器能加压0℃~170℃无腐蚀清洁液体。可在多种条件下把凝结水加压送回锅炉房或再利用，从而大幅度提回水率。一般情况下可节约蒸汽14%~22%，若以连续用汽量1吨/时计，每年可节约蒸汽1200吨。三个月既可收回设备费用。
3、疏水自动加压器排出的凝结水为压力满流，不产生二次蒸汽。凝结水管管径比汽水混合状流动的余压水管管径小48%~67%，可节约管材1/3，并能减少管道的大气腐蚀。
4、疏水自动加压器体积小，可分散或集中设置于墙边或地坑中，土建工程量小，构造简单，安装方便，维修容易。
5、疏水自动加压器运行中无噪声、无震动、性能可靠。
疏水自动加压器操作规程： 1、使用前先要检查加压蒸汽阀门及蒸汽管道是否有泄漏。 2、检查凝结水进口法兰连接是否有泄漏。 3、检查凝结水出口及管路是否畅通。 4、打开加压蒸汽阀门。 5、打开凝结水进口阀门。 注：严禁用户在管路系统打压试验时与该设备一起连接打压试验
结构型号和性能：

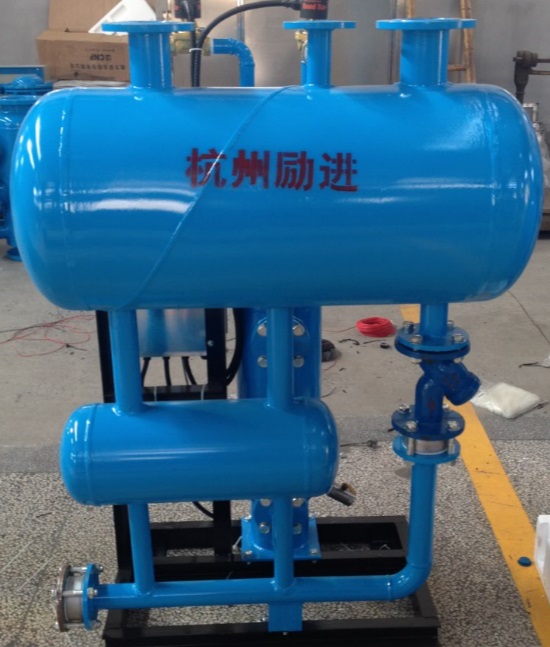

1、结构--疏水自动加压器一般由水箱、加压室和自动控制阀三部分组成。(材料为碳钢、不锈钢)①水箱-用于汽水分离和储存一部分凝结水，并将其供应给加压室。②加压室-加压室内装浮球，随加开启或关闭。当加压室装满凝结水时，在蒸汽或压缩空气的作用下将其加压输出。③自动控制阀-阀内有永磁力作用下密封的进汽阀和排汽阀。两阀直接传动，当加压室内低水位时，浮球带动进汽阀关闭，同时排汽阀开启，加压蒸汽被隔断，同时加压室内余汽排出，凝结水受重力的作用下，从水箱通过止回阀进入加压室。加压室内水位上升，直至位时浮球又带动进汽阀打开，排汽阀关闭，加压蒸汽进入加压室，凝结水通过止回阀受压排出。
2、型号--疏水自动加压器为系列产品，型号有SZP-1、2、4、6、8、10、15七种规格。其中，SZP表示产品名称-疏水自动加压器，1、2、4、6、8、10、15分别表示排水量为：1吨/小时、2吨/小时、4吨/小时、6吨/小时、8吨/小时、10吨/小时、15吨/小时。
3、性能--SZP-1~15型是以饱和蒸汽或压缩空气作为加压汽(气)体。其它性能及技术数据参见后续有关图表。
售后服务：
我公司产品一年质保（非人为因素）终身保修。在满一年后，将常年提供售后维修跟踪服务。零配件均按照本钱价供给。
