2017/5/1 11:08:26 来源： 玉柴东特专用汽车有限公司
玉柴东特专用汽车有限公司专业设计和制造国际标准集装罐（ISO TANK）、危险品运输罐车和储罐、第I,II,III类压力容器储罐，公司已经取得中国A2，C3，C2级压力容器制造许可证，中国船级社CCS认证和美国ASME规范U钢印认证。为您提供专业储运设计方案及售后服务。以客户为中心，我们用苛刻严格的安全管理标准和先进的生产制造工艺帮助您实现商业价值，帮助您安全、安心、高效的完成产品的储存和运输。详情请拨打：15272893288 吕经理 网址：www.ycdtgc.com
选择品牌，首选玉柴！选择品质，首选东特！玉柴东特专用汽车有限公司为你提供高性价比的危货储输方案及产品！
罐式集装箱（ISO TANK）是一种安装于紧固外部框架内的不锈钢压力容器。罐体内胆为不锈钢材质，外框为标准20尺集装箱尺寸（20′X 8′X 8.6′），适合国内、国际的公路，铁路、水上运输及多式联运。所有集装罐有蒸汽加热装置并配有保温层。适合食品、化工品的运输。可选集装罐罐型为T4，T11，T14，T20T50，T75等各种罐箱；容量为14 M3，24 M3，25 M3；26M3.
罐柜，罐箱的设计按照国际海事组织的要求，参照《国际海运危险货物规则》 IMDG CODE35-10 和我国压力容器标准《移动式压力容器安全技术监察规程》TSG R0005-2011 以及美国 ASME 为基础，通过对运输物料理化性质的判定，结合实际运输的各种工况而设计产生的，此罐柜可通过陆运、海运、空运实现全球无缝联合运输；
适合装运的产品有：食品——食用、医药级酒精，果葡糖浆，山梨醇，维生素E油，浓缩苹果汁，葡萄汁等；对品质量要求高的普通液体化工品——如变压器油，己内酰胺，润滑油等；危险液体化工品——3类液体：碳酸二甲酯，乙腈，异丙醇等；——5类过氧化物：双氧水等；——6类有毒物质：甲苯二异氰酸酯（TDI）等；——8类腐蚀产品：三氧化磷，三氯氧化磷等；——9类其他危险品。

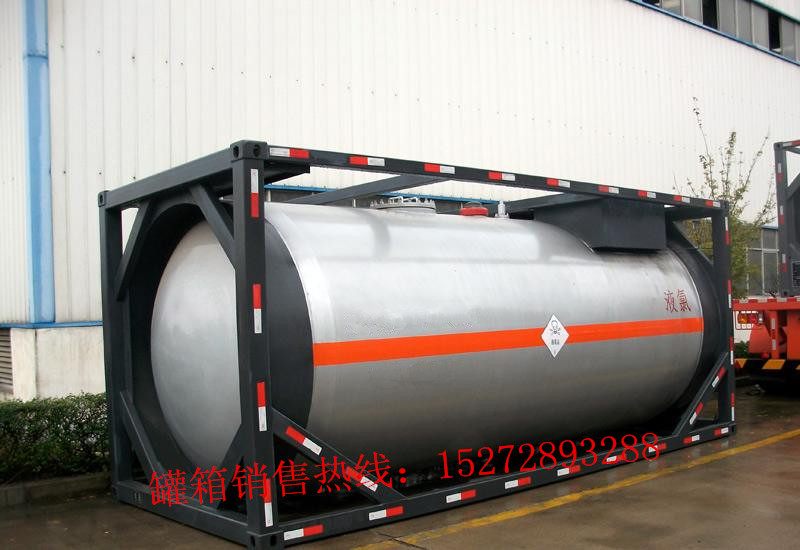

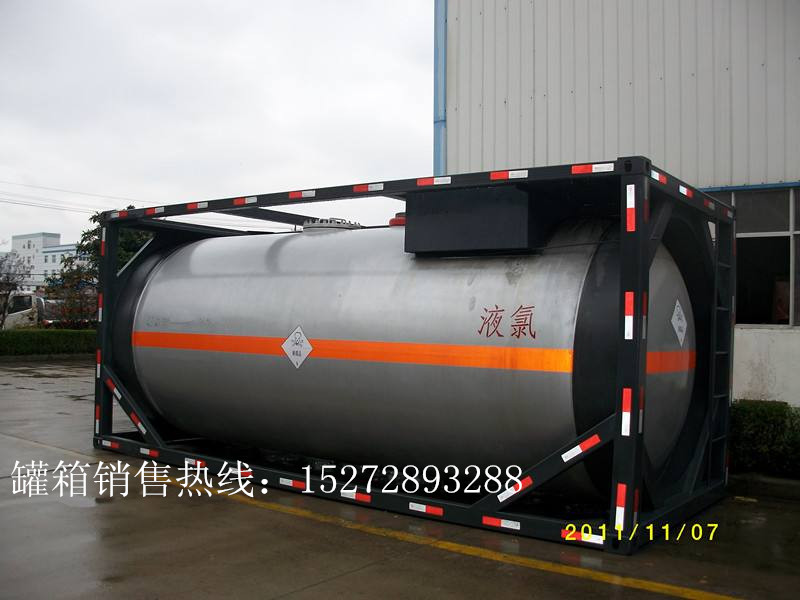

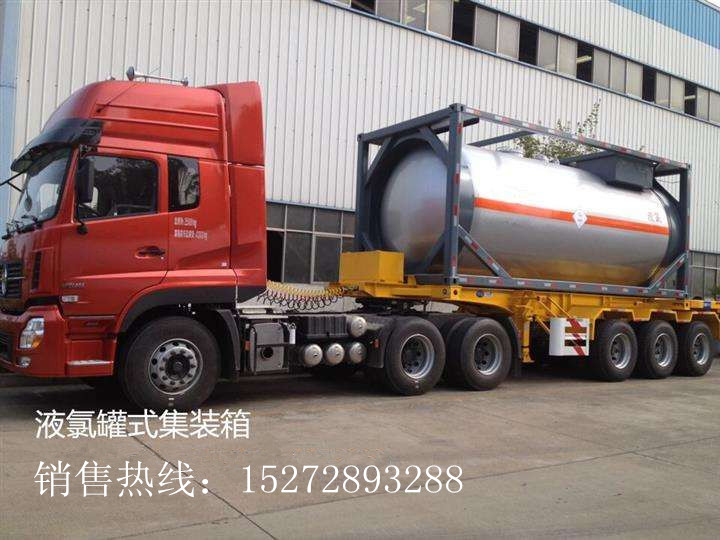

20英尺液氯罐式集装箱参数
|
技
术
参
数 |
设计压力 |
1.5 Mpa |
无
损
检
测 |
无损检测方法 |
RT/MT |
||||||
|
最高工作压力 |
1.42 Mpa |
仪器 |
XXQZ-2505/XXH-3005 |
||||||||
|
设计温度 |
-20～55 ℃ |
无损检测比例 |
100% |
||||||||
|
工作介质 |
液氯 |
焊缝总长 |
A类 |
9390 mm |
|||||||
|
结构形式 |
罐体承载式 |
B类 |
29400mm |
||||||||
|
容积 |
21.67 m3 |
实际无损 检测长度 |
A类 |
9390 mm |
|||||||
|
额定质量 |
34804 Kg |
B类 |
29400 mm |
||||||||
|
最大充装质量 |
26004 Kg |
增加检测比例 |
□ 符合标准规定 □ 无此项 |
||||||||
|
规 格 |
内径 |
2250 mm |
|||||||||
|
壁厚 |
16 mm |
||||||||||
|
长×宽×高(mm) |
6058×2438×2591 |
气密性试验压力 |
1.5 Mpa |
||||||||
|
主体材料 |
筒体 |
Q345R |
耐压试验压力 |
1.95 Mpa |
|||||||
|
封头 |
Q345R |
补强圈焊缝密封试验压力 |
/ |
||||||||
|
紧 急 切 断 阀 装 置 |
型 号 |
气 相 |
QJF43F-25-2 |
施 工 标 准
|
设计标准 |
GB150-2011、JB/T4781-2005 |
|||||
|
液 相 |
QJF43F-25-2 |
制造标准 |
GB150-2011、JB/T4781-2005 |
||||||||
|
型 式 |
气 相 |
法兰 |
无损检测标准 |
JB/T4730-2005 |
|||||||
|
液 相 |
法兰 |
型式试验标准 |
GB/T16563-1996 |
||||||||
|
公称 压力 |
气 相 |
2.5 Mpa |
安全阀（爆破片） |
型号 |
A412F-25-21 |
||||||
|
液 相 |
2.5 Mpa |
型式 |
液氯内装安全阀与爆破片串联 |
||||||||
|
公称 直径 |
气 相 |
DN50 |
公称压力 |
2.5Mpa |
|||||||
|
液 相 |
DN50 |
阀座喉径 |
52mm |
||||||||
|
操 作 方 式 |
气 相 |
油泵远程控制 |
开 启 压 力 |
1.65 Mpa |
|||||||
|
液 相 |
油泵远程控制 |
回 座 压 力 |
不小于开启压力的0.9倍 |
||||||||
|
闭 止 时 间 |
气 相(S) |
≤10 |
排 放 压 力 |
≤1.80Mpa |
|||||||
|
液 相(S) |
≤10 |
爆 破 片 材 料 |
/ |
||||||||
|
熔 闭 温 度 |
气 相(℃) |
75±5 |
爆破片卸放口直径 |
/ |
|||||||
|
液 相(℃) |
75±5 |
标 定 爆 破 压 力 |
1.80 Mpa |
||||||||
|
液
位
计 |
型 号 |
CLY190-25 |
装 卸 装 置 |
气相接头 |
型号 |
QJF43F-25 |
|||||
|
型 式 |
磁力浮球式 |
型式 |
法兰 |
||||||||
|
公 称 压 力 |
2.5 Mpa |
液相接头 |
型号 |
QJF43F-25 |
|||||||
|
测 试 范 围（mm） |
200~2250 |
型式 |
法兰 |
||||||||
|
精 度 |
2.5级 |
阀门型号 |
|
-- |
|||||||
|
|
压力表 |
YBNP-100 |
接头型式 |
|
快装接头 |
||||||
|
温度计 |
WTQ-280 |
公称压力 |
|
2.5 Mpa |
|||||||
