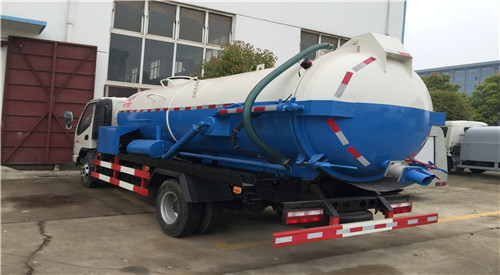

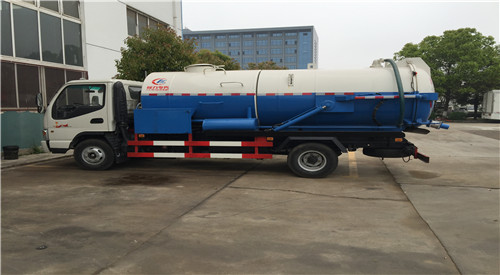

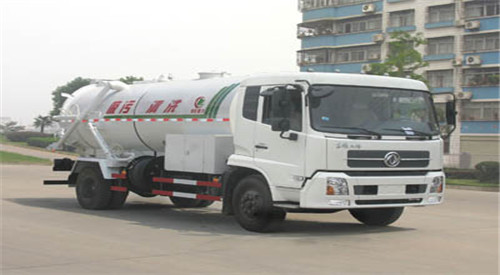

真空吸污车结构：

吸污车的组成：油水分离器，水气分离器，专用真空吸污泵，容积压力表，管网系统，吸物导管，自流阀，真空罐体，连通器（视粪窗），全自动防溢阀,液压套件。

底盘四大系统：制动系统、传动系统、行驶系统、转向系统



真空吸污车工作原理;

由于吸粪胶管始终浸没于液面上，粪罐内的空气被抽吸后，因其得不到补充而越来越稀薄，致使罐内压力低于大气压力，粪液即在大气压力使用下，经吸粪胶管进入容罐。或者由于虹吸管接近罐底，空气被不断排入粪罐时，因其没有出路而被压缩，致使罐内压力高于大气压力，粪液即在压缩空气的作用下，经虹吸管，吸粪胶管排出罐外。



真空吸污车操作方法：

1、注意事项

（1）保持真空泵适宜转数：

真空泵转速太高，转子发热加剧；转速太低，则引起发动机爆震，部件引用附加冲击，影响寿命，适宜的工作转速，预先调整好手油门的最大调节位置。

泵型 50QZXDG-45型

适宜转数 500-600转/分

（2）在平坦地面上翻罐

在倾斜路面翻罐不公会对各部件产生扭曲变形导致故障，而且有可能引起翻车事故。

（3）翻罐时先打开后门窗

翻罐卸泥前应将后面扇打开，切忌关闭门扇翻罐，因重心后移有翻车的危险。

（4）离合油泵取力箱和真空泵取力箱时，发动机怠速，并完全踩入离合器踏板，离合时要缓慢抬起离合器踏板。

（5）汽车行驶时特别注意：取力箱操纵杆置于中间位置。

（6）不得用该车吸入和运送废油及危险物。

（7）在扬起污泥罐的状态下进入罐底或检修时，必须使用支承棒及安全挡块。

（8）运输污水时，必须使用手后门房屋夹紧装置，因罐内无防波板，重心较高，为此车辆必须在中速和慢速行驶，不重急转变和急刹车。

2、抽吸作业

（1）吸入操作前准备

A、关好后门。B、观察真空泵油气分离器润滑油是否正确。

（2）操作顺序

A、踩下离合器踏板，推动取力箱操纵杆（2），使真空泵（3）运转，然后徐徐放开离合器踏板

B、打开报警器开关（在驾驶室内）

C、将手油门手柄拉至最大位置，观察转速表，使其至500-600转/分（出厂时已调好）。

D、将四通阀（5）转换手柄杆置于吸入位置，并检查气管排出空气是否正确，空气泵运转有无异音，真空表是否正常等。

E、从车上卸下吸污胶管，放入沉泥井，为使吸污胶管，成直线或自由弯曲状态，应充分考虑停车位置。

1、污水吸入方法：

A、大于50mm的石块、棉纱、树叶等杂质会堵塞吸管，故 不要吸入并应经常清除。

B、观察真空表读数至65-80千帕斯卡时，完全扳开吸污球阀，半开状态容易损坏阀芯。

C、吸入污泥进度，应经常移动吸管，当吸入高粘度污泥时，偶尔吸入空气和水，可提高工作效率。

2、污水排出方法：

泥水分离后，打开排水球阀（10），将污水排出后重复吸泥，亦可加压快速排水，其操作方法如下：

（1） 将四通阀（5）转换杆置于“空挡”位置，然后将排水球阀置于“开”位置，则可靠重力排出污水。

（2） 将四通阀转换置于排出位置，真空泵继续工作，则罐内流入压缩空气污水会快速排出。

（3） 压力排水时，应先打开排出球阀，才能板动四通阀（5）置于排出位置，免使罐内压力过高，发生事故及影响罐门密封

3、排泄操作方法

（1） 踩下离合器，拨动气动换向阀（1）至“开”位置（解放）或推动取力箱操纵纵杆

（2） 打开罐门球阀（11），排出部分污水，并降低罐内压力使之与大气相通。

（3） 松开罐门锁紧装置（12），拧松手把并安全拔掉螺杆。、

（4） 将手动换向阀（4）的罐门开开闭杆置于“开”，开启前应先确认罐内压力等于大气压，若在负压状态下打开罐门，则会损坏罐门密封圈和油缸。

（5） 将手动换向阀的翻罐阀杆置于“上升”位置。

（6） 排出污泥后的确良复原操纵：将翻罐油缸操作杆置于“下降”位置，安全下降的检查下述内容：

A、 检查罐门法兰和密封圈是否附有泥土，并用毛刷刷洗干净。

B、 将罐门开闭杆置于“闭”，并安全关闭门扇。

C、 将夹紧装置螺杆，插入罐侧螺孔内并转动手把，直至门扇压紧为止。

高压清洗部分功能描述：

一、低水位不允许使用！

二、连续工作时间请勿超过50分钟！

三、气温低于0℃请勿使用！

四、非熟练人士请勿使用！

五、操作前请确认油、水、气阀均处于开启状态；高压三通处于大循环状态！

六、疏通管道前请确认高压胶管喷头端进入管道300毫米以上，谨防喷头反弹伤人！

七、定期检查，清洗过滤装置。

八、定期检查，更换润滑油（液压油牌号：46#抗磨液压油；高压泵用机油牌号：Esso-220，Elf-220,Shell-220，Dader-220等；取力器用齿轮油牌号：18#双曲线齿轮油。

九、为了安全，开始作业前请用三角木垫住车轮，不使车辆非意愿性位移。

十、建议作业时打开驾驶室后泵箱两侧门，使通风良好，避免温升过快。

十一、整车、泵或绞盘有非常规振动、响声时请即停机检查，修复后再行使用。

十二、操作人士必须明确掌握以上诸要求及熟悉本车操作流程方可上机操作，     否则，由此产生的一切不良状况本公司恕不承担任何责任。

十三、若在销售、运输、使用过程中发生超出应承担责任人承受能力范围的责任状况，应承担人免于承担由些引发的一切责任及后果。

十四、维护保养

1.传动系统的注意事项

2.作业前检查取力器，传动轴，变速箱，联轴节等部位

3.各连接件，紧固件是否有松动现象

4.各密封处，接合处是否有漏油，渗油现象

5.各部件运转是否轻便，灵活，平稳正常，有无冲击，振动等异响。

6.温升是否超过40℃

7.水路系统的注意事项

①作业前检查各密封处，接合处是否有漏水，渗水现象。否则更换密封圈

②开始一周检查一次，以后每月检查一次，过滤器中是否有泥沙等污物

8.液压系统的注意事项

①作业前检查各密封处，接合处是否有漏油，渗油现象，否则更换密封圈

②每半年检查一次油箱中过滤器的污物

保养步骤

在清洗前，车身表面温度要冷却到60℃以下，周围环境温度保持在0～40℃。水枪离车身漆面15厘米以上。冲洗的顺序从车顶到两边。冲洗车前的栅网部位时，应该使用雾状水流，不能用水柱对着水箱或冷凝器的散热片冲刷，挡泥板处安装塑胶拱罩的，应拆下清洗，并彻底清洗挡泥板、翼子板内侧。

1、清除残留在车身的顽迹，可以用全能除垢水配合无尘棉布进行仔细擦洗，接着拧干蘸有洗车液的无尘棉布，沿着与汽车行驶相垂直的方向擦干车身漆面上的洗车液。最后是用充足的清水将洗车液完全冲洗干净，并及时用合成羊皮巾将水分擦干。擦干要达到全车无水迹，玻璃无污迹

2、高压水枪清洗，是用高压水枪从上到下将沾染在车身表面的泥沙冲掉，接着冲洗车身后部，最后洗车下部。这一步骤注意的是应该全面冲洗底盘，彻底地清洁边缘部分、弯曲部位、挡泥板等部位。特别应将车轮以及制动盘部位、翼子板部以及车前栅网部位、门内边框和车裙等各处泥沙、污物彻底冲洗干净。

3.、擦拭，用洗车海绵蘸上香波洗车液，揩拭车身一遍，如果沾染物不容易清除，可反复擦拭，注意擦拭车身上下的海绵要分开使用，以免车身下部的砂粒刮伤车身漆面。接着用高压水花冲洗干净，特别要将车接缝处、拐角处的泡沫等残留物冲洗干净。 4.上液，将香波洗车液泼洒在车身上。方法有两种，一是使用多功能高压泡沫清洗机，喷洒时要均匀，要上下有规律地抖动喷头；二是手工配制，即按一定比例配制香波洗车液，不得使用洗衣粉、肥皂水、脱蜡洗涤剂。
