可控放电避雷针本体安装步骤
（1）检查部件是否齐全

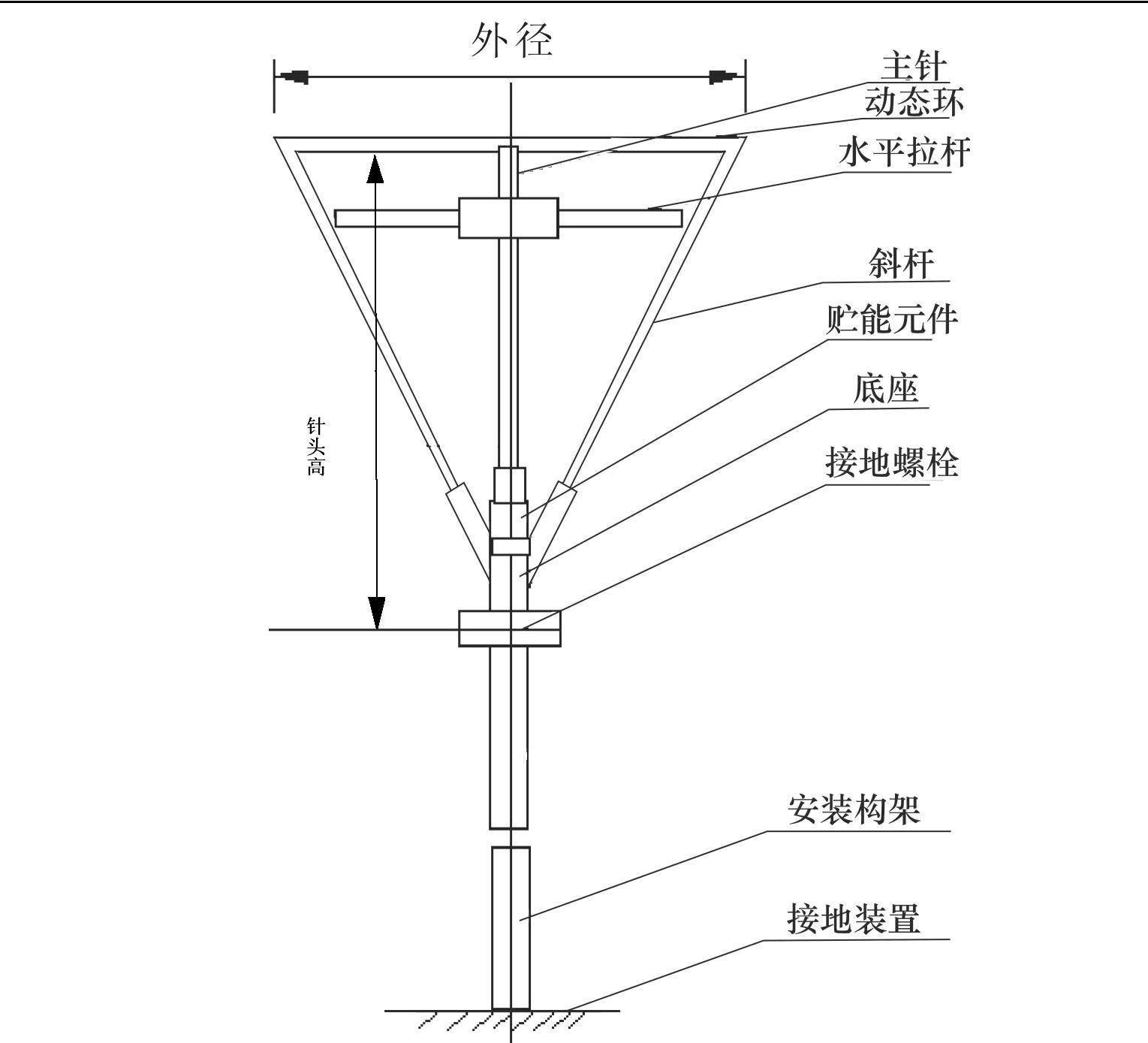

包括:主针、动态环、斜支撑杆（X1 、X2 型为 4 根，X3 型为 3 根）、 4 个水
平拉杆（X1 、X2 型为 4 根，X3 型为 3 根）。
（2）可控放电避雷针组装（以 X1 、X2 型为例）
a) 垂直放置主针,先将底座 4 个固定斜支撑杆的螺杆旋紧,再分别将 4 根斜 支撑杆对称旋入底座的螺杆上.每根斜支撑杆先旋入底座的螺杆螺纹 2 圈左右,能够稳定不倒为宜.
b) 分别将 4 个水平拉杆球头部件套装入 4 个斜支撑杆中(注意球头部件套装 的方向并检查水平拉杆与球头部件的螺杆结构旋入到位).
c) 上动态环时,先将动态环上的 4 个球头部件摆放在斜支撑杆上对应位置, 将动态环水平放在斜支撑杆上,以对称的方式分别将 4 个斜支撑杆各旋 入螺 2—3 圈(注意此时斜支撑杆上下螺纹同时旋进).
d) 将 4 个水平拉杆以对称的方式装入主针上的十字法兰.
e) 以对称的方式,用扳手以顺时针方向旋紧 4 根斜支撑杆,将斜支撑旋紧固 定.
f) 以对称方式,用扳手以顺时针方向旋紧水平拉杆,再紧固螺母.水平拉杆 旋入十字法兰螺纹内 1.5—2cm 为宜.
g) 紧固所有螺母.包括斜支撑杆及水平拉杆上各部位的螺母(注意动态环球 头与水平拉杆处的连接螺母要向动态环球头方向紧固不能留缝隙).
h) 用平口螺丝刀紧固所有的固定螺栓及主针十字法兰上的上,下定位环.
i) 组装完毕要保证主针垂直时,动态环水平平整.
组装所需工具:14mm,24mm 叉子扳手:4—5mm 平口螺丝刀.
