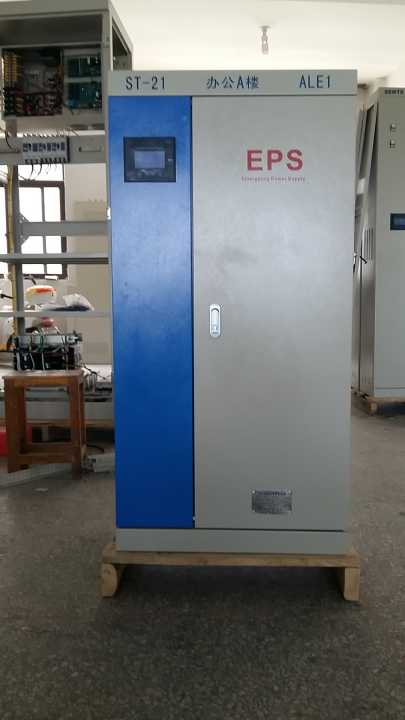

福建龙岩煤矿EPS5kw6kw7kw集中电源控制柜
专业生产EPS消防应急电源，UPS不间断电源，消防巡检柜，直流屏，火灾监控，KBO，双电源等消防产品。20年我们始终如一。

概述：

EPS应急电源零切换在线式消防设备应急电源，在继承现有消防应急电源技术的基础上，按照GB16806-2006标准《消防联动控制系统》研制出的零时间切换的新型产品，该产品解决了高压纳灯，卤素灯和特殊电器装置因切换时间长而不能正常工作的问题，该项技术填补了国内空白。
安装型式：落地式、分体式、壁挂式、内嵌式。
备用时间：30~180分钟，国标型（可按设计要求配置备用时间）。
福建龙岩


大多数PLC都是用这些字母表示的，应用广泛的西门子plc是用单词简写表示，比如DC/DC/RLY就分别表示电源输入输出的类型，很显然RLY表示是继电器输出。晶体管输出可以发出高速脉冲，一般是控制伺服，分PNP和NPN两种接法。晶闸管输出可以直接接交流负载，一般很少用。我们用的多的就是继电器输出，和我们平常用的继电器是一摸一样的。它性价比高，可接交直流负载，它仅仅是一个触点，所以不分NPN和PNP。
急电源采用单体逆变技术，集充电器、蓄电池、逆变器及控制EPS应急电源工作原理图引

器于一体。系统内部设计了电池检测、分路检测回路，其他主要部件的工作原理如图所示，智能化应急电源，采用后备式运行方式。

当市电正常时，由市电经过互投装置给重要负载供电，同时进行市电检测及蓄电池充电管理，然后再由电池组向逆变器提供直流能源。在这里,充电器是一个仅需向蓄电池组提供相当于10%蓄电池组容量（Ah）的充电电流的小功率直流电源，它并不具备直接向逆变器提供直流电源的能力。此时，市电经由EPS的交流旁路和转换开关所组成的供电系统向用户的各种应急负载供电。与此同时，在EPS的逻辑控制板的调控下，逆变器停止工作处于自动关机状态。在此条件下，用户负载实际使用的电源是来自电网的市电，因此，EPS应急电源也是通常说的一直工作在睡眠状态，可以有效的达到节能的效果
福建龙岩


步进电机分辨率（一圈的步数，360°除以步距角）越高，位置精度越高。为了得到高分辨率，设计的极数要多。PM型转子为N与S极在转子的铁心外表面上交互等节距放置，转子极数为N极与S极数之和，为简化讲解，假设极对数为1。此处确定转子为磁铁的步进电机的步距角θs由下式表示，其中Nr为转子极对数，P为定子相数，（本课后面叙述的HB型步进电机Nr为转子齿数）：θs=180°/PNr上式的物理含义如下：转子旋转一周的机械角度为360。

当市电供电中断或市电电压超限（±15%或±20%额定输入电压）时互投装置将立即投切至逆变器供电，在电池组所提供的直流能源的支持下，此时，用户负载所使用的电源是通过EPS的逆变器转换的交流电源，而不是来自市电。

当市电电压恢复正常工作时，EPS的控制中心发出信号对逆变器执行自动关机操作，同时还通过它的转换开关执行从逆变器供电向交流旁路供电的切换操作。此后，EPS在经交流旁路供电通路向负载提供市电的同时，还通过充电器向电池组充电。

除用于应急照明系统外，其中三相智能化变频应急电源主要是为一级负荷中的电动机提供一种可变频的应急电源系统，该产品方便解决了电动机的应急供电及其启动过程中对供电设备的冲击影响。智能化应急电源可接受消防联动信号、建筑智能总线信号控制，并可设定优先级，防止越级控制。

EPS应急电源规格很多，按输入方式可分为单相220V和三相380V；按输出方式可分为单相、三相及单、三相混合输出；安装形式有落地式、壁挂式和嵌墙式三种；容量有从0.5kW到800kW各个级别；按服务对象可分为动力负载和应急照明两种；其备用时间一般有90～120分钟，如有特殊要求还可按设计要求配置备用时间。因此EPS应急电源能满足我们一般工程中的需要。

选型原则
福建龙岩煤矿EPS5kw6kw7kw集中电源控制柜

载容量选型原则:

因电动机的启动冲击，与其配用的集中应急电源容量按以下容量选配。

电动机变频启动时，应急电源容量可按电动机容量1.2倍选项配。

电动机软启动时，应急电源容量应不小于电动机容量的2.5倍。

电动机Y-△启动时，应急电源应不小于电动机容量的3倍。

电动机直接启动时,应急电源容量应不小于电动机容量的5倍。

混合负载中电机的容量若总负载容量的1/7。

福建龙岩煤矿EPS5kw6kw7kw集中电源控制柜


三相电机额定耗电量，按实际功率=电流×电压×根号3计算。功率P=√3UIcosφ功率P乘以小时数就是用电量。三相电动机实际用电量,取决于实际负荷大小。可以测量实际电流，计算实际功率，再乘小时数，即可得到用电量.电机的额定功率是电机的额定输出功率，而不是额定输入功率。通过额定功率计算额定输入功率按照公式：额定输入功率=额定电流×额定电压×根号3额定输入功率=额定功率÷效率÷功率因数三相电机：指当电机的三相定子绕组（各相差120度电角度），通入三相交流电后，将产生一个旋转磁场，该旋转磁场切割转子绕组，从而在转子绕组中产生感应电流。
二、选型容量计算方法:

1、EPS应急电源用于带应急灯具负载时：

当负载为电子镇流器日光灯，EPS容量计算方法：EPS容量=电子镇流器日光灯功率和×1.1倍。

当负载为电感镇流器日光灯，EPS容量计算方法：EPS容量=电感镇流器日光灯功率和×1.5倍。

当负载为金属卤化物灯或金属钠灯，EPS容量计算方法：EPS容量=金属卤化物灯或金属钠灯功率和×1.6倍。

2、当YJS系列用于带混合负载EPS应急电源时，EPS容量的计算方法：

当EPS带多台电动机且都同时启动时，则EPS的容量应遵循如下原则：

EPS容量=变频启动电动机功率之和+软启动电动机功率之和×2.5+星三角启动机功率之和×3+直接启动电动机之和×5倍

当EPS带多台电动机且都分别单台启动时9不是同时启动），则EPS的容量应遵循如下原则：

EPS容量=各个电动机功率之和，但必须满足以下条件：

 上述电动机中直接启动的的单台电动机功率是EPS容量的1/7。

 星三角启动的的单台电动机功率是EPS容量的1/4。

 软启动的的单台电动机功率是EPS容量的1/3。

 变频启动的的单台电动功率不EPS的容量。

如果不满足上述条件，则应按上述条件中的数调整EPS的容量，电动机启动时的顺序为直接启动在先，其次是星三角的启动，有软启动的再启动，是变频启动的再启动。
当YJS系列EPS带混合负载时EPS应遵循如下原则：

EPS容量=所有负载总功率之和，但必须中以下六条件，若不满足，再按照其中的容量确定EPS容量。

 负载中直接同时启动的电动机功率之和是EPS容量的1/7。

 负载中星三角同时启动电动机功率之和是EPS容量的1/4。

 负载中软启动同时启动的电动机功率之和是EPS容量的1/3。

负载中变频启动同时启动电动机功率之和不EPS的容量。

 同时启动的电动机当量功率之和不大于EPS的容量。

电动机功率容量=直接启动的电动机总功率x5+星三角同时启动的电动机总功率x3+软启动同时启动的电动机总功率x2.5+变频启动且同时启动的电动机总功率

若电动机前后启动时间相差1分钟均不视为同时启动。

 同时启动的所有负载（含非电动机负载）的当量功率之和不大于EPS的容量。

同时启动的所有负载的功率之和=同时启动的非电动机总功率×功率因数+电动机当量总功率。
福建龙岩煤矿EPS5kw6kw7kw集中电源控制柜


接下来我们就可以测量了，下图展示的是一个洗衣机电容，这种电容个头比较大，耐压值也很高，但是容量相对于铝电解电容器不是很大，没有正负极之分，所以在测量的时候两个表笔可以随意接，但是有一点需要注意，那就是手不能同时触摸两个表笔，这样对测量结果是有影响的，如果操作正确的话，在万用表上可以看到此时所测量出来的电容大小，视频中的电容标注的是4uf，测量出来是4.3uf。上面那种洗衣机电容是不区分极性的，比较容易理解，但是还有一种极性电容，这种电容是有极性的，如果是新的极性电容话，引脚长的是正极，短的是负极，焊在板子上的可以通过外皮包装来区分，总之它是有极性之分，那么我们在用万用表测量它的容量大小的时候是不是同样需要区分正负极呢？光说没用，来实际测试一下，下图是按照正常理解的顺序来测量的，也就是红表笔接在正极，黑表笔接在负极，此时我们可以看到在万用表的显示屏上显示出此时测量出来的电容的大小为109uf，在数字前面也没有“-”标志。
