重庆工字钢槽钢数控弯曲机特点介绍
产品型号:WGJ-250 联系电话：13803413865

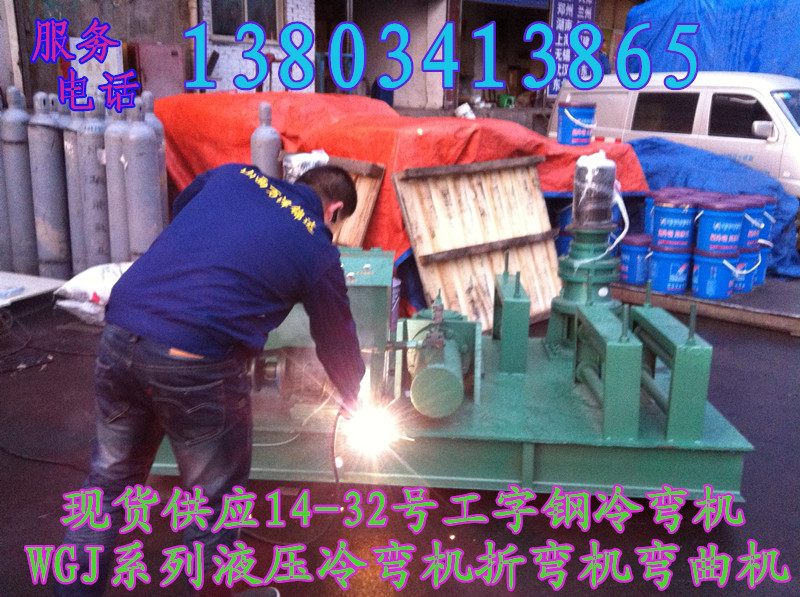

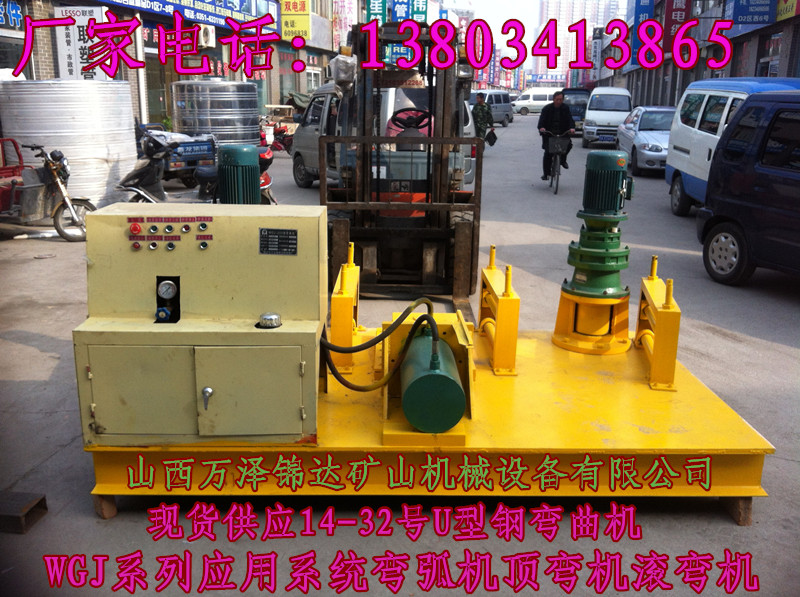

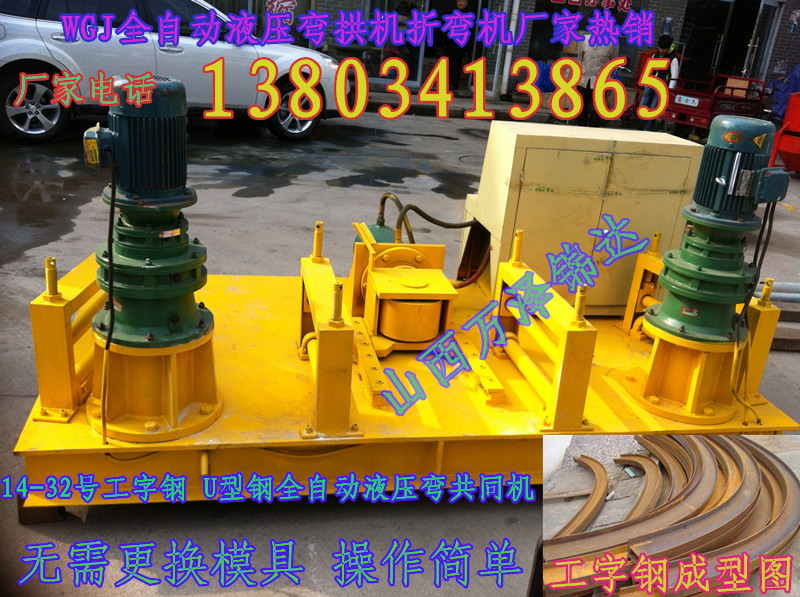

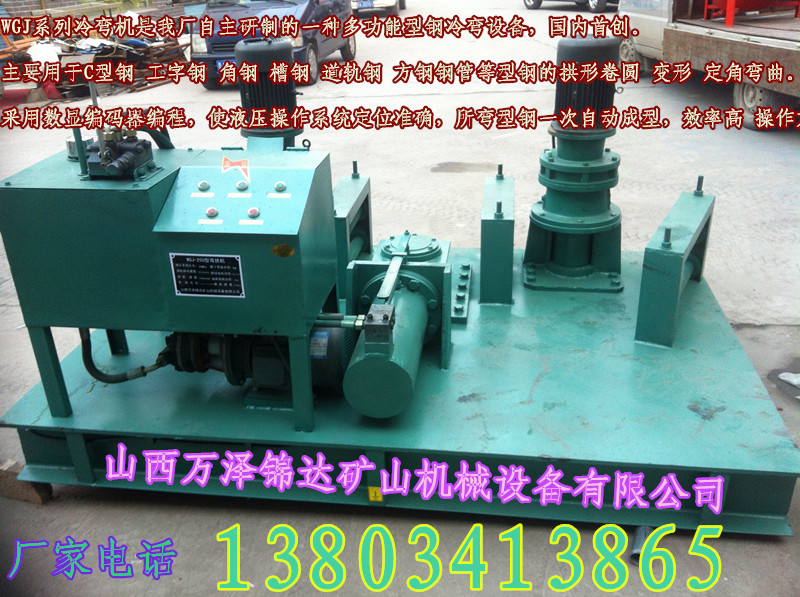

WGJ-250冷弯拱机是我厂研发的新型全自动弯曲型钢产品。采用液压系统,具有传动平稳,压力大等特点,主要应用于隧道,地铁,水电站,地下洞室等工字钢,槽钢弯曲。
WGJ-250冷弯拱机主要参数:
外型尺寸：（长×宽×高）2.4m×1.5m×1.4m
总功率：10Kw 电压：380V
液压系统压力：20Mpa
油缸推进速度：1-13mm/s
主驱动轮转速：7r/min
最小弯曲半径1.1m
结构及工作原理 :
1. 该设备由主电机,减速器,滚轮,油泵电机,齿轮油泵,溢流阀,电磁换向阀,工作油缸,顶轮及油箱等部件组成,参见电器原理图,液压原理图。2. 工作原理：把工字钢放在冷弯机上,与减速器带动的滚轮接触后,将压紧手柄进给锁紧,启动电机油泵组,由电动油泵输出的高压油经溢流阀（可调整所需压力）,进入聚成块到电液阀,有电液阀和点动开关（点进,点退）控制油缸工作,工作油缸推进,将工字钢与三个支撑滚轮压紧并未发生弯曲变形时开始计算,油缸再推进的长度进程为每次10mm-15mm,开主电机正转或反转,由主电机带动工字钢工作,反复操作,达到所需为止。
使用须知:
1.设备安装在坚硬的基础面上,找正,以进给导轨面处于水平位置为准。
2.工字钢必须在水平的工作台上（带有滚动的工作台）工作。
3.使用前必须加油（减速器加30#机油,油箱加46#液压油,以后定期更换新油。
试机:
为保证工作顺利,在开始工作前一定要把机器调试好。
1.检查电源是否正常。
2.检查电机油泵组是否正转。
3.将压力表开关打开,溢流阀调压手轮松开。
4.点动电机,检查旋转方向是否正确。
5.检查电液阀和点动开关是否正常。
6.一切准备工作无误后,启动电机,将油压调至10Mpa,试运行三分钟左右,如果运转正常,准备正式工作。
注意事项:
正确使用设备,认真执行设备保养,遵守安全操作规程,是减少设备故障,延长设备使用寿命,保障安全生产的必要条件,因此设备的操作者及维修人员必须了解设备的结构,性能,维护保养方法和操作规程。
1.在油箱没有注入油前切勿启动电机。使用前首先检查油箱内的油是否加满,如不足应加满,以防油泵吸空。设备使用的液压油必须经过严格的过滤方可注入油箱,油箱在装油前必须清洗好,一般推荐使用46号或68号抗磨液压油。
2.本设备是用油为介质,必须做好油及本设备的清洁保养工作,以免淤塞或漏油影响使用效果。油液必须保持干净,第一次使用的时间不应超过两个月,更换时,应同时清洗过滤网和油箱,注意过滤网可放在煤油中冲洗,不能用硬刷子刷洗,如油液未变质,在经过过滤后仍可使用。
3.经常检查设备需润滑处是否有堵塞现象。
4.每班工作结束后,请用点动收回油缸。
5.若长期不使用设备,则要在滑动处面上涂上防锈油。
