无毒饮水防腐钢管厂家
无毒饮水防腐钢管厂家(贾经理:13932704888)为自己选择的跑道去冲刺,即使很漫长,即使有阻碍,即使会跌倒,但是,坚定的信念会一直陪伴着我欢笑的,努力地,飞快地奔跑.即使非常非常的辛苦,只要有坚持下去的勇气,再大的山,再阔的海都可以跨越,努力的奔跑,天空的那一边就不再遥远!

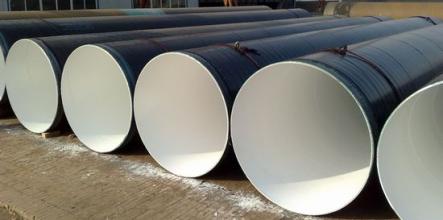

IPN8710饮水无毒管道防腐钢管
概述：供水管线内腐蚀介质种类较多，有酸、碱、盐、氧化剂及水蒸气等，涂料必须具有化学惰性、耐酸碱盐腐蚀，涂膜应结构致密，防水渗透性好，附着力强、坚韧丰满.
IPN8710饮水防腐钢管该产品属于“化学反应性”涂料，分双组份包装，甲组份为树脂、引发剂，乙组份为活性单体、催化剂。所以使用前，两种组份必须按规定的重要比例称量配比，混合搅匀并按规定时间进行熟化30 分钟后才可施工，经熟化后的涂料应在 6 - 8 小时内用完，以免胶结浪费。配比如下： 底漆、甲组份：乙组份=1桶：1 桶。请严格按要求配比（或按厂家当时告知的配比施工） 面漆、甲组份：乙组份=1桶：1 桶。请严格按要求配比（或按厂家当时告知的配比施工）第1道漆涂刷后，最hao待 24 小时以上，再涂刷第二道漆。该漆使用后，包装桶盖必须盖严密封，否则易受潮气、醇、水的作用而变质。在常温下漆膜施工后在常温下干燥7-10天后才可投入使用。
IPN8710饮水防腐钢管底漆：由聚氨脂聚乙烯、改性环氧树脂、无毒防锈颜填料、助剂等组成，常温固化形成互穿网络，涂膜结构致密，耐酸、碱、盐，防锈性能优异，附着力强。
无毒饮水防腐管道施工工艺 1、带锈防腐机理：IPN的两组单体按比例混合时，立即发生反应，开始时混合物黏度很小，其渗透速度快，可直接渗透至钢铁表面，并把锈体从钢铁表面分离，进而包围，随着反应时间的增长，混合物逐渐固化形成IPN网结膜，附着在钢铁表面，拒绝了锈蚀的进行。 2、防腐件的预处理 消除防腐件表面的油污、尘土、焊渣、氧化皮及疏松的锈蚀物，防腐件表面保持干燥，无污迹。 3、涂料调制准备 涂料应预计好用量，按比例混合，充分搅拌后，在规定时间内用完。 4、喷涂 防腐件喷涂不宜少于三道，按防腐等级分为三种情况： （1）普通防腐施工：先涂二层底漆（无色），然后在刷二道面漆。 （2）加强防腐施工：先涂一层底漆（无色），然后缠一层脱脂玻璃纤维布，同时刷一道面漆，最喷涂第二道面漆。 （3）重加强防腐施工：先涂一层底漆（无色），然后缠一层脱脂玻璃纤维布，同时刷一道面漆，然后缠一层脱脂玻璃纤维布，同时刷一道面漆，最后喷涂第三道面漆。 以上各种防腐等级的施工均可采用机械喷涂或人工涂刷。
5、IPN8710饮水防腐钢管施工注意事项 （1）涂刷底漆时，要求均匀涂刷，不得漏刷、底漆表面干后即可涂刷面漆。 （2）缠绕玻璃布的要求：采用的玻璃布作防腐层加强基布时，宜选用规格为（10*10*12）中碱无蜡、无捻、平纹、两边封边，带芯轴的玻璃布卷。缠玻璃布时可与面漆涂刷同时进行。玻璃布全部网眼均为面漆灌满。玻璃布之间搭接宽度不得小于20mm，答接头长度不得小于100mm，缠两层玻璃布时，各层玻璃布的搭接接头应错开，管两端的防腐层，应做成阶梯形接装，阶梯宽度不宜小于100mm 。
*您的姓名：
*联系手机：
固话电话：
E-mail:
所在单位：
需求数量：
*咨询内容:
898995850
