CHK-60哈氏可磨性指数测定仪，CHK-60B全自动哈磨

哈氏可磨性指数测定仪

一、概 述

CHK--60型煤的哈氏可磨性指数测定仪，依照国标GB2565-87《煤的可磨性指数测定方法》（哈德格罗夫法）的要求设计制造的，并不断优化革新，在不改变主体结构的条件下优化设计，由原来繁琐的手工操作，改为机体和研磨碗底部增添了顶推式上碗结构，改用电子数显式转数控制器，解决了操作时手托上碗的笨重劳动，并提高了测定仪的可靠性，使其成为更新换代的新产品。

CHK-60哈氏可磨性指数测定仪

二、仪器的用途

    CHK-60型煤的哈氏可磨性指数测定仪，是专供测定烟煤和无烟煤可磨性的一种仪器。测定结果用哈氏可磨性指数表示，指数越大，表明越容易磨碎。该仪器的测定结果能够正确地反映煤磨碎的难易程度，为磨煤机的设计和运行提供依据。本仪器结构紧凑，使用方便，普遍用于煤炭、电力、冶金、化工等行业。

三、工作原理与结构特征

   1、哈氏可磨性指数测定仪的工作原理，是根据磨碎定律(即磨碎煤粉所消耗的能量与煤粉产生的新表面积成正比)，把制好的一定粒度范围的煤样放在哈氏仪里磨碎，然后筛分、称重、对照、校准图表，查出可磨性指数。

   2、哈氏仪的结构主要由上碗机构、蜗轮箱、传动齿轮、研磨环和研磨碗料钵、电机以及智能转数控制器组成。

   3、电机和蜗轮箱安装在电机座上，固定在机座的右侧，主轴装在机体的中央，其上部装有大齿轮，配重块和用于传感转数的磁钢，下部连接有研磨盘,其总负荷力284±2N，钢制的研磨料钵内有水平轨道(弧形槽)。在轨道内有八个直径为25.4毫米的钢球，电动机驱动蜗轮箱和齿轮的传动，以20转/分的转速带动主轴运转，并驱动研磨环和八个钢球进行工作。

  4、上碗机构置于机体和研磨料钵的底部，由桥形底座、螺旋凸盘、托碗芯轴、手柄等机件组成。当扳动手柄时，带动螺旋凸盘回转，从而形成芯轴的垂直升降运动，藉以完成上碗操作。

       电气控制系统由智能转数控制器、磁性传感器组成。启动时按下启动按钮，

    5、仪器开始运转，记数装置开始记录转数，液晶屏能显示工作转数，并可以在主轴旋转60转后自动停机，若主机发生故障时可以直接按下停止按钮，进行急停，再次启动转数可以累加。

四、技术数据

   1、主轴转速：20±1r/min

   2、限额工作转数：60±1/4r

   3、负荷力：284±2N

   4、电动机型号：JW5614    功率:90W

      转速：1400r/min

   5、电源电压：三相380V

   6、仪器重量：85kg

   7、外型尺寸(长x宽x高)：365x425x443mm

自动哈氏可磨性指数测定图文简介

    一、简 述：该仪器是专用于测定烟煤和无烟煤可磨性的一种仪器。依照国标GB2565-1998《煤的可磨性指数测定方法》（哈德格罗夫法）的要求设计制造的。其测定原理是：以磨碎定律（磨碎煤粉所消耗的能量，与煤粉产生的新表面积成正比）为理论依据，在GB2565规定的条件下，将制备好的煤样进行研磨、筛分、称重，从由标准煤样绘制的校准图上查得哈氏可磨性指数，指数越大，表明越易磨碎。该仪器的测定结果能够正确地反映煤磨碎的难易程度，为磨煤机的设计和运行提供依据。本仪器结构紧凑，使用方便，普遍用于煤炭、电力、冶金、化工等行业。

二、主要特点：

全自动哈氏可磨性指数测定仪、是我公司设计的一款新型煤质检测仪器。是目前市场上首款有内置线性回归修正曲线程序，校定操作实现自动计算的哈氏可磨性指数测定仪。

1、仪器智能化控制，工作状态和工作进程实时显示。台式结构，外观简洁、新颖，操作简单。

2、研磨碗自动升降，自动加载，转数自动计数。

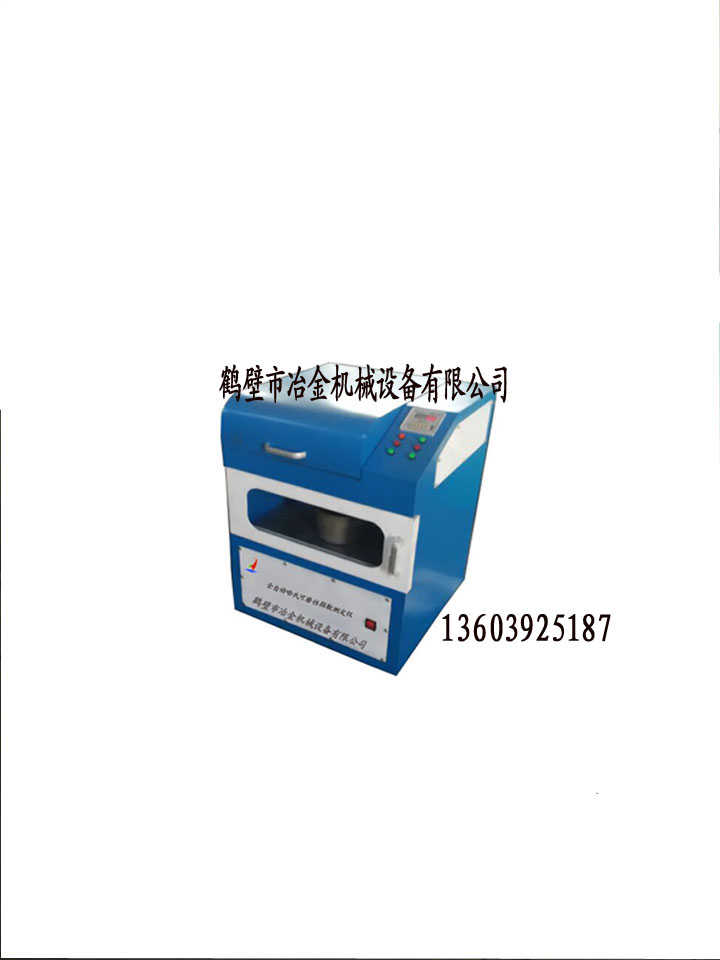

三、主要技术参数：                          图示：全自动哈氏可磨测定仪

    转    速：20转/分                  限额转数：60转

    负荷力：284N±2N                      减速机型号：WTC40-40Ⅵ

总减速比： 1:72                       电机功率：90W

    电源电压：三相380V 50HZ               重量：85kg

外形尺寸：(长x宽x高) 500×530×720mm
