日本IHI定量阀CVM-03

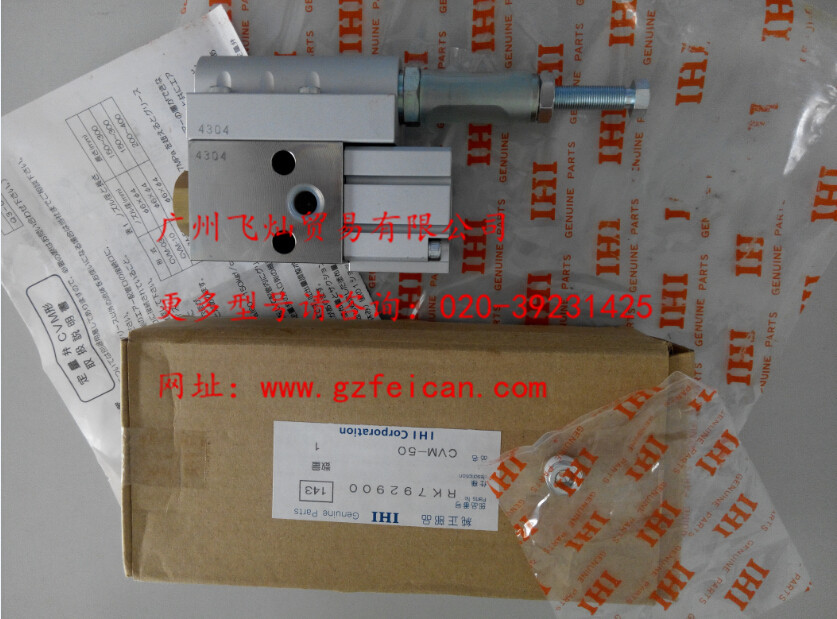

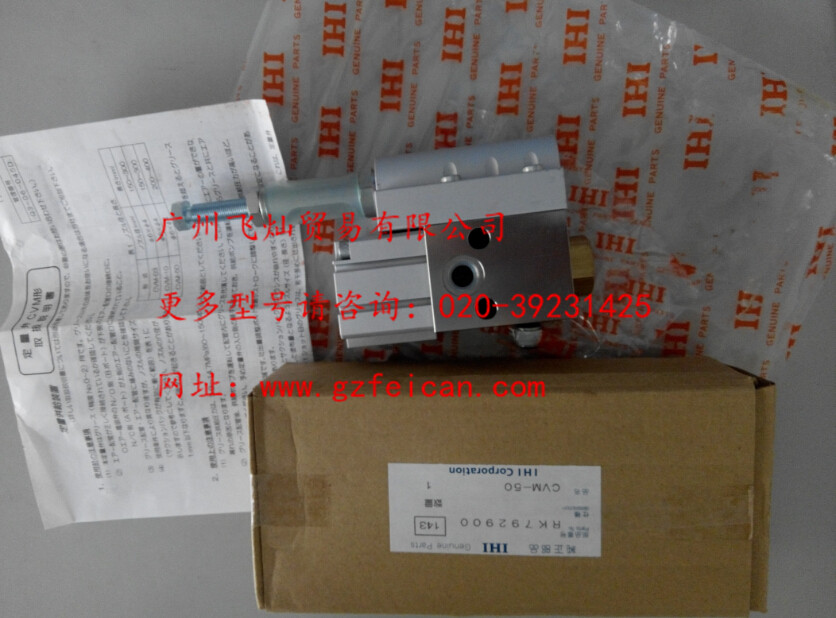

日本IHI定量阀CVM-50
定量弁ＣＶＭは、パイロットブロックとメインブロックは分離型です。パイロットブロックをそのままにして、メインブロックの交換だけで、吐出量を変えることができます。
定量弁ＣＶＭの、販売は１口単位になります。またタイボルトにより４ブロックまで一体形として組み合わせることができます。
定量弁ＣＶＭは、大?中?小の定量弁を同一組立品とすることができます。
定量弁ＣＶＭのパイロットプランジャは復働形です。そのため、エア電磁弁は５方弁を使用してください。
（下記の品名コードには定量弁は含まれておりません）
（下記の品名コードには定量弁は含まれておりません）
日本IHI定量阀CVM-03
日本IHI定量阀CVM-10
定量弁 ＣＶＭシリーズ
●ＣＶＭシリーズのラインナップ
●ＣＶＭの作動説明
●システム構成図
定量供給装置 - 定量弁 - 仕様表
定量弁 ACVシリーズ - 基本仕様
型式
品名
コード
形式
品名
コード
形式
品名
コード
項 目
ACV-001
RK380100
ACV-002
RK380200
ACV-010
RK380300
ACV-001S
RK381400
ACV-002S
RK382800
ACV-010S
RK384000
ACV-001L
RK381600
ACV-002L
RK382900
ACV-010L
RK381900
吐出量
（cm3 /st）
0.005～0.12
0.01～0.23
0.04～1.2
使用
エアー
圧力
（MPa）
Min .0.2～0.7MPa
流体
加圧力
Max.3MPa
加圧倍率
1:14
1:9
1:9
質量(kg)
約 0.45
約 0.45
約 1.6
形式
L：オイル用
S：パイロットプランジャ側に指示棒付
F：プランジャ材質がSUS（お問合せ下さい）液体のパッキン類の材質フッ素製
DD：パイロットプランジャ?メインプランジャとも復動形(お問合せ下さい)
M□-ACV-001形定量弁 マニホールド仕様
品名コード
マニホールド形式
口数 N
L
A
定量弁を含むユニット
質量（kg）
RK871200
MC2-001
2
84
72
1.15
RK871300
MC3-001
3
112
100
1.67
RK871400
MC4-001
4
140
128
2.19
RK871500
MC5-001
5
168
156
2.71
RK871600
MC6-001
6
196
184
3.22
RK871700
MC7-001
7
224
212
3.75
M□-ACV-010形定量弁 マニホールド仕様
品名コード
マニホールド形式
口数 N
L
A
定量弁を含むユニット
質量（kg）
RK872300
MC2-010
2
143
123
3.5
RK872400
MC3-010
3
196
176
5.2
RK872500
MC4-010
4
249
229
6.9
定量弁 CVMシリーズ - 基本仕様
項 目
仕様
CVM-03形
CVM-10形
CVM-50形
CVM-100形
CVM-200形
吐出量
（cm3/ストローク）
0.05～0.3
0.2～1.2
0.5～5
2～10
4～20
最小
作動圧力
（MPa）
グリース
ライン
5.9 { 60 }
エアー
ライン
0.3 { 3 }
使用
圧力範囲
（MPa）
グリース
ライン
5.9～14.7 { 60～150 }
エアー
ライン
0.3～0.7 { 3～7 }
グリース回路耐圧力
（MPa）
20.6 { 210 }
使用グリース
NLGI No.0～No.2
品名コード
RK792100
RK792500
RK792900
RK793300
RK793700
質量（kg）
約 1.4
約 1.5
約 1.6
約 3.6
約 4.3
定量弁 SDVシリーズ SDV-002L形 - 仕様
項 目
仕様
形式／品名コード
SDV-002L／RK387200
吐出量（cm3 /st）
0.02～0.21/cm3 /st 可変
使用グリース圧力（MPa）
Max. 3MPa
使用エアー圧力（MPa）
0.2～0.7MPa
モータ
5相ステッピングモータ,DC24V,0.75A/相
エアー電磁弁
5ポートシングル,DC24V,28mA
質量（kg）
0.9
