新乡树脂玻璃鳞片胶泥厂家
新乡树脂玻璃鳞片胶泥厂家

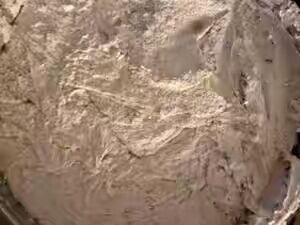

树脂玻璃鳞片胶泥是由耐蚀树脂和鳞片骨料构成的厚浆型涂料，鳞片涂料的树脂主要有：环氧树脂、聚氨酯树脂、不饱和聚酯树脂、乙烯基酯树脂等。此中酚醛环氧乙烯基酯树脂能提供良好的耐强酸强碱和高温（２０５℃）介质的性能。鳞片涂料的鳞片除了玻璃鳞片外，另有不锈钢鳞片、锌铝鳞片、石墨鳞片、云母氧化铁鳞片等，都具有精良的抗渗性，又各具特点。玻璃鳞片因其精良的耐化学腐化性、耐冷、耐热性，在烟囱防腐化中利用的多。
产品介绍：
组成：耐高温酚醛乙烯基树脂，玻璃鳞片，助剂，固化剂，促进剂
特性：耐化学性、耐溶剂性、抗渗透性优良，同铁及非金属的粘结性优良，涂层平整光滑，涂刷加工性能优良。
主要用途：电厂烟气脱硫装置、各种化工设备衬里防腐等。
标准涂层：2mm/2-3遍完成。
涂刷方法：刮板刮涂，抹子抹涂。
性能特点：
颜色：白色，半透明或灰色、绿色等
比重：1.4
用量：3kg/m2（厚度2mm）
配比：
胶泥：促进剂：固化剂=100：0.5-1.5：1-2
涂层间隔时间；2h-30天指触干燥约4小时
施工条件；湿度85％以下，温度5℃以上
使用温度：液态：≤140℃，气态≤210℃。
包装：25kg/桶。
储存：阴凉通风，避免阳光暴晒，雨淋，远离火源。
使用说明：
为保证涂装质量，请仔细阅读使用说明和产品对应的涂装规范。
一、基体处理
1.涂装作业前，应去除基体表面的油污、残锈、氧化皮等。
2.推荐使用具有中度碱性的水性清洗剂清除油污，然后用清水冲净。
3.所有待涂钢材表面必须达到Sa2.5级要求。局部修补涂层时，钢材表面必须打磨到St3级。表面粗糙度要求控制在25～40μm范围内。
二.混合
1.配比：主剂∶固化剂＝9∶1（重量比）
2.混合时，应在不断搅拌液体组分的情况下，缓缓倒入固体组分。否则，容易结块，我们强烈推荐使用机械搅拌。
3.混合后，将混合好的涂料用40目筛网过滤，并倒入另一只容器中。要求持续不断地缓缓地搅拌，以使涂料始终处于悬浮状态中。
4.混合后的涂料有效期8小时，请根据施工进度安排使用。
三.环境条件
喷涂作业应在基体处理后尽快进行，一般不应超过8小时。基体表面温度和环境温度一般不低于10℃，表面温度至少应高于露点3℃以上，空气相对湿度不超过85％。
四、涂装
1.本涂料可以使用刷涂、无气喷涂和空气辅助喷涂方法施工。
2.第一遍涂层要薄涂，起过渡作用，目的使涂层与基体附着力更好。
3.建议涂2-3遍。待每遍涂层表干后，进行下一道涂装， 表干时间2-4小时，实干24小时以上。
五、稀释
1.宜采用，二甲苯：正丁醇：乙酸乙酯=5:3:2；或二甲苯：正丁醇=7:3作为本涂料的稀释剂。
六、有效期
本产品自包装之日起，有效期4个月。
成绩只属于过去，未来属于我们，我公司全体员工定会以创业的精神继续奋斗，以守城的精神稳扎稳打，会为一直关注和支持我们的新老客户们创造一个更美好的明天。
*您的姓名：
*联系手机：
固话电话：
E-mail:
所在单位：
需求数量：
*咨询内容:
898995850
