江苏树脂玻璃鳞片胶泥
江苏树脂玻璃鳞片胶泥
上世纪80年代中期，我国从引进的许多日本设备中开始了解和接触玻璃鳞片涂料，并且开发出与日本相应的各种玻璃鳞片涂料、胶泥，部分取代日本的产品进行维修，取得了良好的效果和工程经验；华东理工大学华昌公司及兰州化工机械研究院还分别制订了二甲苯型不饱和聚酯树脂(注：含玻璃鳞片涂料)防腐蚀工程技术规程(CECS 73：1995)，玻璃鳞片衬里施工技术条件(HG/T 2640-1994)，中碱玻璃鳞片(化工部行业标准：HG/T2641-1994)。在玻璃鳞片的生产和研究领域，国产玻璃鳞片的质量及表面处理能力已达到国际先进水平。相信今后，随着玻璃鳞片涂料质量的完善和应用推广的深入，其卓越的防锈蚀性能、抗渗透性能和耐蚀性能必将得到进一步发挥。
乙烯基酯玻璃鳞片涂料由改性环氧树脂、乙烯基酯树脂、玻璃鳞片、引发剂、促进剂、颜料及助剂等组成。
主要特性：
扁平状鳞片在树脂中重叠平行排列象块块瓦片，又如层层盔甲，形成致密的防渗透层漆膜，对水、酸、碱、部分溶剂及其它一些特殊化学介质具有优异的抗渗透性；
漆膜坚韧具有优良的附着力，有助于抑制涂层龟裂、剥落现象出现；涂膜耐磨，硬度高，抗渗透性能好。
用 途 ：
玻璃鳞片防腐涂料，广泛用于二氧化硫、二氧化硝等有溢出的酸、硝、碱、盐和各种化学腐蚀介质。耐海水性突出，可以耐沸水100°C，耐高温250°C，耐低温－50°C，耐热溶机械油100°C~200°C，可循环使用。不脱落、不起泡，涂层保持坚韧，附着力强，稳定性好，无味、无溶剂、属环保型产品。

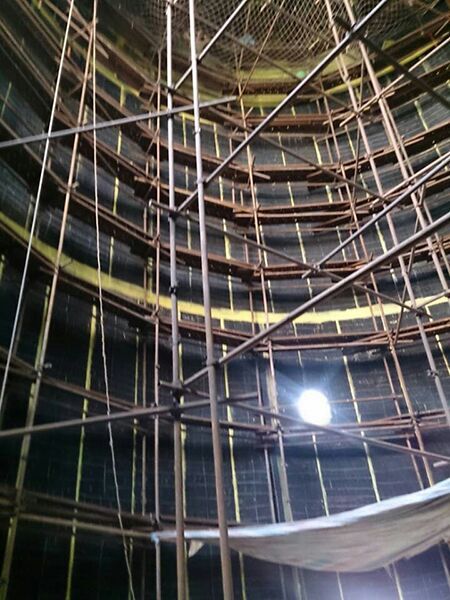

该产品可用于脱硫设备，烟囱内壁，粘贴陶瓷片、陶瓷泡沫玻化砖，石化企业车间地面粘贴耐酸砖、水泥烟囱、钢制烟囱、各类储罐、污水池、大口径循环水管，可以采用耐酸耐高温玻璃磷片粘结剂，直接批嵌在水泥面或钢板表面、粘结力强、涂层坚韧、防腐寿命长
施工方案：
为保证涂装质量，请仔细阅读使用说明和产品对应的涂装规范。
一、基体处理
1.涂装作业前，应去除基体表面的油污、残锈、氧化皮等。
2.推荐使用具有中度碱性的水性清洗剂清除油污，然后用清水冲净。
3.所有待涂钢材表面必须达到Sa2.5级要求。局部修补涂层时，钢材表面必须打磨到St3级。表面粗糙度要求控制在25～40μm范围内。
二.混合
1.配比：主剂∶固化剂＝9∶1（重量比）
2.混合时，应在不断搅拌液体组分的情况下，缓缓倒入固体组分。否则，容易结块，我们强烈推荐使用机械搅拌。
3.混合后，将混合好的涂料用40目筛网过滤，并倒入另一只容器中。要求持续不断地缓缓地搅拌，以使涂料始终处于悬浮状态中。
4.混合后的涂料有效期8小时，请根据施工进度安排使用。
三.环境条件
喷涂作业应在基体处理后尽快进行，一般不应超过8小时。基体表面温度和环境温度一般不低于10℃，表面温度至少应高于露点3℃以上，空气相对湿度不超过85％。
四、涂装
1.本涂料可以使用刷涂、无气喷涂和空气辅助喷涂方法施工。
2.第一遍涂层要薄涂，起过渡作用，目的使涂层与基体附着力更好。
3.建议涂2-3遍。待每遍涂层表干后，进行下一道涂装， 表干时间2-4小时，实干24小时以上。
五、稀释
1.宜采用，二甲苯：正丁醇：乙酸乙酯=5:3:2；或二甲苯：正丁醇=7:3作为本涂料的稀释剂。
六、有效期
本产品自包装之日起，有效期4个月。
*您的姓名：
*联系手机：
固话电话：
E-mail:
所在单位：
需求数量：
*咨询内容:
898995850
