高效环氧树脂玻璃鳞片胶泥

高效环氧树脂玻璃鳞片胶泥

产品描述；

    环氧玻璃鳞片防腐漆，也叫厚涂型环氧玻璃鳞片防腐漆。是以环氧树脂为基料，以玻璃鳞片为主要防锈颜料，其他防锈颜料、填料、助剂、有机溶剂、环氧固化剂等组合而成。具有极好的耐酸、耐碱、耐油、耐海水性、耐磨性、机械性和附着力，能防止水气或化学气体侵入，是耐酸碱漆中性能优异的一种涂料。
    璃鳞片涂料是用微细片状玻璃粉填充的一种涂料，其涂层不但可厚涂，而且由于片状玻璃粉隔离作用很大，对水、水蒸气、电解质和氧的防渗透效果很好，因此是一种优异的重防腐涂料，采用适当规格的玻璃片填充的环氧树脂涂膜，透湿率比其它涂膜小得多，玻璃片涂层的厚度也很重要，要使玻璃片涂料达到理想的防腐效果，其涂层厚度必须在500μm以上。
    需要注意的是，环氧煤沥青玻璃鳞片涂料不耐苯、甲苯、二甲苯、丙酮、汽油、煤油、二硫化碳和三氯乙烯等溶剂，无溶剂型酚醛环氧玻璃鳞片涂料，其耐化学品性能相当强，除了一般溶剂外，还可以耐甲醇等强溶剂。在重防腐施工中有可能在涂环氧玻璃鳞片防腐漆时，铺加玻璃丝布来提高强度，增加厚度。由于玻璃鳞片防腐漆比较黏稠，冬季或气温太低不易施工，由于气温低施工，容易造成搅拌困难，涂刷不匀。可适用上涂：环氧面漆、聚氨酯面漆。涂装方法可采用无气喷涂、空气喷涂、刷涂或辊涂。


鳞片胶泥在湿态气体FGD中的应用
装 置 名 称腐 蚀 条 件防 腐 蚀 处 理 规 范
进料管SO2气体等，150℃或低于150℃VEGF衬里，FRP
SO2气体等，150℃-200℃高温涂料
冷却塔SO2气体等，≤150℃VEGF衬里
快速冷却塔SO2气体等，150 - 200℃VEGF -耐火砖
SO2气体等，200 - 300℃VEGF -耐火砖
SO2气体等，500 - 700℃VEGF -耐火砖
循环槽H2SO3，H2SO4雾等，60 - 90℃VEGF衬里，FRP
中间体输送管SO2气体，H2SO4雾等，60 - 80℃VEGF衬里，FRP
吸收塔pH = 3 - 12，60 - 80℃VEGF衬里，橡胶衬里
pH = 3 - 12，150℃VEGF衬里
pH = 3 - 12，250℃VEGF衬里-耐火砖
循环塔pH = 4 - 14，60 - 80℃VEGF衬里，橡胶衬里，FRP
出料管SO2，H2SO4雾，60 - 70℃VEGF衬里，FRP
酸雾分离器SO2，H2SO4雾，60 - 70℃VEGF衬里，FRP
浓缩器pH = 3 - 12，60 - 70℃VEGF衬里，橡胶衬里，FRP
氧化塔pH = 3 - 12，60 - 80℃VEGF衬里，VEGF-FRP
管道橡胶衬里，FRP
输送管≤100℃VEGF衬里，FRP
100 - 150℃VEGF衬里，FRP
化学贮罐室温- 60℃VEGF衬里，橡胶衬里，FRP

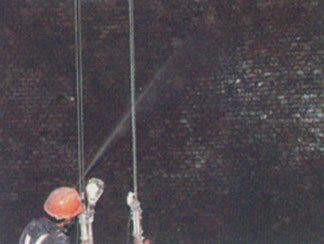

施工介绍；
1进入现场根据施工现场要求定制脚手架、达到符合施工条件

2施工要点、施工温度在15-20度之间。湿度不能大于%80

施工作业时先做底层、在做中层、最后是面层。

3首先喷砂除锈、在除锈后12小时内涂刷封闭底漆、在底漆干后进行玻璃鳞片胶泥施工、玻璃鳞片胶泥施工采用抹涂的方法、

一次抹厚度约1mm左右、一般分两次完成、后一道工序在前一层见干后进行。（一般间隔一天）

涂抹时，持刀与基层保持一定的角度、沿持刀的尖角按锐角方向推抹、尽量把胶泥和基础的气泡挤出、涂抹沿一个方向进行

不得堆料摊抹。

4局部用玻璃丝布加强、如拉筋、阴阳角、整条焊口、从而确保这些部位的防腐层质量.

5最后刷面漆、（1-2）道

质量验收

环氧玻璃鳞片胶泥表面平整、无流挂、漏刷、脱皮等现象

环氧玻璃鳞片胶泥施工完厚度在1.8-2.5mm

环氧玻璃鳞片胶泥施工完色泽应均匀一致。


我们可根据客户要求："量身定做"各种异型产品，做到科学设计，合理施工，几年来，公司凭借着产品优越的品质、合理的价格、完善的服务，诚信的行为，铸就了自己的品牌！
