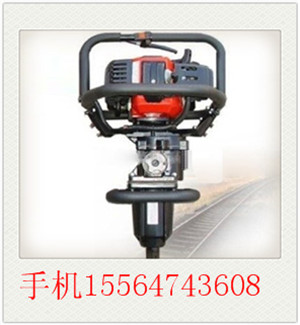

供应 NB-550型内燃扳手

  内燃扳手  NB-550型内燃扳手  60轨专用NB-550型内燃扳手

一、NB-550型内燃扳手工作原理

发动机输出旋转扭矩，通过离合器，传动轴，锥齿轮换向减速机构实现旋转扭矩的换向于减速，换向于减速后的扭矩由连接轴传递到有蓄力加力装置作用的冲击加力机构上，然后通过套筒对螺栓上的螺帽实现松开和锁紧作业。

 1. 检查机器各部件应处于正常状态；检查发动机（按发动机说明书）应处于正常状态。

2. 将换档手柄放置于0位（空档），转动发动机数转使其各部位有良好的润滑。

3. 启动发动机，进行短时间空转，再调整油门使发动机处于中速运转状态。

4. 将换向手柄由空档放置于你所需要的档位（正转或反转）抬起操作手把，将套筒套在轨枕螺母上，旋转离合器手柄，拉动离合器使之结合，套筒开始工作，当轨枕螺母松开或锁紧按需要的技术要求时，松开离合器手柄，离合器自动复位（即脱离状态），套筒停止工作，这就完成一条轨枕螺栓的松开或锁紧的全过程。

5. 停止工作时，当手柄置于空档位置放松油门，关闭发动机。

二、NB-550型内燃扳手技术特点
1、本设备采用了多项新技术，整机体积小、重量轻。
2、采用小型汽油发动机为动力，输出功率大，可靠性高，可实现连续作业。
3、操作简单方便，并可实现任意转速状态下的换向，方便现场应用。
4、具备套筒头离合和螺栓（母）自动顶出机构，可实现发动机正常工作转速状态下连续松紧作业，大幅度提高作业效率。
5、整机可靠性高，作业质量好。
1. 锥齿轮减速换向机构每工作48小时，应检查并添加润滑脂一次；加力器每月检查一次润滑油。

2. 机器长时间不用时，应擦洗干净，涂防腐油脂，存放在通风干燥处。

三、详细参数：

汽油发动机

  类型：二冲程，强迫，冷风，单杠。
                     功率：1.47kw
                     排气量：51.7cc, ￠44×34mm
                     燃油箱容量：1升
                     燃料混合比：25:1
                     转数（空转）:2700rpm±250
                     转数（加载）：7120rpm
                     转数（）：9880rpm
                     输出：2.03 ps/6500  rpm
                     扭矩：0.34kg-m/550 rpm
                     压缩率：7.4:1
                     燃油消耗率：380 g/ps.h
化油器  类型：膜片式
                    紧固扭矩范围：550—1700N.m(406—1250 ft.1bs)
                    离合速度：1200rpm
重量    净重：18kgs(39.601bs)
整体尺寸：650×280×380mm

四、NB-550型内燃扳手介绍：

Nb-550内燃机动扳手结构紧凑、体积小、重量轻、机动性强，手把两级震动，手提便携、上下道方便，可不必封锁线路作业，特别适用于道岔、隧道、桥涵等大中型养路机械不能作业的道床区域养路作业。
