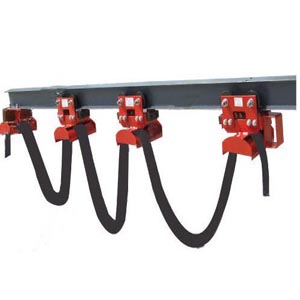

工字钢滑车GHC-1
工字钢滑车GHC-1系列为起重机小车供电的一种导电形式。它有走轮、支架、托板组成，将软电缆固定在托板上，由牵引架与电缆滑车同步，从而实现小车供电的目的。
一、工字钢电缆滑车规格参数
三、工字钢电缆滑车安装说明
1、固定挂线架安装好后，后边应焊一挡铁。
型 号
尺寸（毫米）
截面面积
（厘米2）
理论重量
（公斤/米）
h
b
d
t
r1
10
100
68
4.5
7.6
3.3
14.3
11.2
12.6
126
74
5
8.4
3.5
18.1
14.2
14
140
80
5.5
9.1
3.8
21.5
16.9
16
160
88
6
9.9
4
26.1
20.5
18
180
94
6.5
10.7
4.3
30.6
24.1
20a
200
100
7
11.4
4.5
35.5
27.9
20b
200
102
9
11.4
4.5
39.5
31.1
22a
220
110
7.5
12.3
4.8
42
33
22b
220
112
9.5
12.3
4.8
46.4
36.4
型号
A
a
B
I
L
l
R
重量kg
HYGHC-Ⅰ10#
170
72
195
110
145
110
50
2.84
HYGHC-Ⅱ10#
240
135
245
120
220
135
60
5.88
HYGHC-Ⅲ10#
240
135
285
130
260
180
80
7.09
HYGHC-Ⅳ10#
320
200
315
130
300
200
95
7.33
HYGHC-Ⅴ10#
420
200
350
150
360
260
120
8.35
2、调整牵引头，使小车在整个行程中不碰牵引孔的上下边缘为好。
3、电缆长度为起重机跨度的1.2倍加8米。
4、调整牵引钢丝绳，使其长度小于同节电缆长度，运行时由牵引钢丝绳受力。
5、当电缆直径不等时，电缆夹间垫以软橡皮，使其外径基 本相同，以便将电缆夹紧。
6、布电缆时，应考虑两面电缆托板受力均衡。
7、当电缆滑车为二层、三层时，要求相同。
8、滑车装置上的双垫圈为调整垫圈，当导轨不合适时，把垫圈放在固定板的内侧，以调整轨距的宽窄，出厂时按导轨①160×88×6、②140×80×6、③120×74×6、④100×68×6、I180×94×6.5制造。 非标滑车按图纸加工制作。
四、附：常规工字钢规格表
