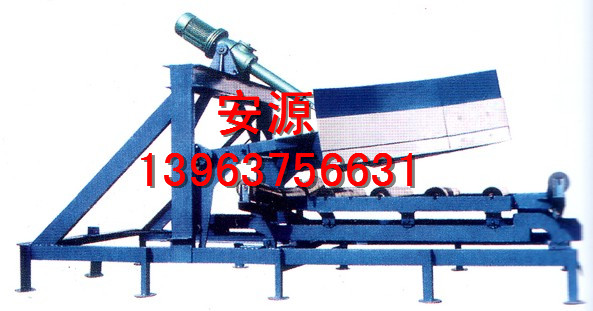

DYTLX型电液动自动平衡式犁式卸料器
DYTLX型电液动自动平衡式犁式卸料器
1、工作原理与特点
DYTLX型电液动自动平衡式犁式卸料器是以电液推杆为动力源，通过推杆驱动杆伸出带动犁头下降，再通过连杆机构使升降托滚组同时抬起，犁头下沿与胶带面贴合紧密，使胶带上的物料卸入所需场所。卸料完毕后，驱动杆缩回，使犁头上抬，而升降托滚组通过连杆机构下降，让物料平稳通过。该产品特点如下：
a、大部分结构采用的是机械连接，尤其是连杆机构，从而相对的减少了摩擦，延长了使用寿命（可长达5-10年不更换）；
b、以电液推杆为动力源，克服了电动推杆过载能力差、易烧电机、丝杠易顶弯的缺陷；
c、主犁头的犁板和锁气漏斗的翻板均采用高鉻锰耐磨材料，小犁头由耐磨胶版制成，大大地减少了维修工作量，从而节约了成本。
YAYLC型自控除尘卸料装置（重型卸料车）是在消化吸收国内外先进技术和经验的基础上设计的，可广泛应用于冶金、矿山、电力、煤炭、建材、耐火材料等行业，其主要结构特点为：
1、 主传动装置采用YEJ型内置动电机、涡轮蜗杆减速机、组成的传动机构，结构简单，效率高，调整方便，运行平稳。
2、 采用安全滑触线供电装置，使供电可靠，不受运距大小限制。
3、 卸料整体布置合理，主传动轮的轮压大，消除了起动时的打滑现象。走行平稳，停止位置准确可靠，不会因胶带张紧力大而发生时卸料车移位现象。必要时，可作顺胶带运行方向或逆胶带运行方向的带料运行。
4、 改向滚筒采用高强度型，有承受较大的胶带张力。
5、 车架本体结构合理，强度和刚性好。
6、 漏斗溜槽内衬有耐磨衬板，寿命长。
7、 对通厂卸料口采用胶带密封仓口方式，对定点料口采用防尘罩式密封，都有效地减少粉尘污染，如再加上料仓抽风除尘则效果更佳。
8、 手动干油集中润滑装置是润滑可靠方便，延长了设备寿命，维护检修简单方便。
型号规格及主要参数
型号
B
mm
车速
m/s
电动机
蜗轮
蜗杆
减速机
轨距×轮距
mm×mm
外形尺寸
长×宽×高
mm×mm×mm
重量t
型号
功率
Kw
转速
r/min
单侧
双侧
YAYLC-50（F）
500
0.3
Y132M1-6-B5
4×2
960
110
1100×3600
7500×2300×3000
9.1
9.6
YAYLC-65（F）
650
0.3
Y132M1-6-B5
4×2
960
100
1150×3800
7605×2540×3131
11.2
11.8
YAYLC-80（F）
800
0.3
YEJ132M2-6-B5
5.5×2
960
110.4
1360×5600
10567.5×3470×4310
15.2
15.6
YAYLC-100（F）
1000
0.3
YEJ132M2-6-B5
5.5×2
960
110.4
1540×5900
10530.5×3310×4018
16.3
16.8
YAYLC-120（F）
1200
0.3
Y160M-6
7.5×2
960
110.4
1960×5740
14930×4140×4638
21.3
21.6
YAYLC-140（F）
1400
0.3
Y160M1-6
7.5×2
960
110.4
2040×14000
16000×4500×4800
23.1
23.5
*注：1、型号中标F为有胶带密封 2、重量中不含胶带重量
