无极绳绞车

无极绳绞车，是煤矿井下巷道以钢丝绳牵引的一种普通轨道连续运输设备。

适用于长距离大倾角、多变坡、大吨位工况条件下的工作面顺槽、采区上（下）山和集中轨道巷等材料、设备的不经转载的直达运输；是替代传统小绞车接力、对拉运输方式，实现运输整体液压支架和矿井各种设备的一种理想装备；也可用于金属矿山的井下巷道和地面，坡度不大且有起伏变化的轨道运输，最大适应倾角不得大于20°。

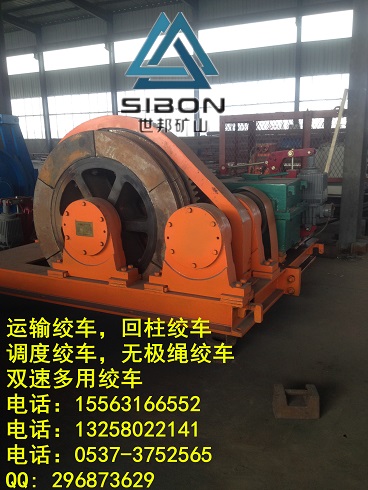

系统配置有主机、张紧装置、梭车、尾轮、压绳轮、托绳轮和转向装置等。 主机由电动机、减速箱、传动齿轮、摩擦轮、制动器、支架及底座等部分组成。电动机选用隔爆型三相异步电动机、功率为22~160KW、根据需要可配置双速电机。减速箱具有机械变速功能、可实现快慢两种速度、快慢速比在2倍左右。传动齿轮采用渐开线圆柱齿轮、开式齿轮传动，传动平稳。摩擦轮采用抗磨铸铁衬套、使用寿命长、维修更换方便。制动器包括高速轴的手动制动器和低速轴的电动液压推杆制动器、制动效果安全可靠、操作灵活方便。梭车有带防跑车装置和不带防跑车装置两种形式，张紧装置有重力张紧、液压张紧及电动张紧三种形式。绞车配置有牵引钢丝绳过卷保护。直接利用井下现有轨道系统，在有一定坡度的直巷或弯曲巷道，可实现材料、设备以及液压支架整体不经转载的直达运输。

绞车分类

无极绳绞车按牵引绞车驱动方式分为抛物线单滚筒和绳槽式双滚筒两种型式，而牵引绞车变速方式又分为单速、机械换挡双速、变频调速和开关磁阻电机调速四种。

工作原理

由电机提供动力，采用减速机或变速箱和一对渐开线圆柱正齿轮传动，通过无极绳绞车滚筒旋转与钢丝绳产生的摩擦力来带动钢丝绳运行，从而牵引车辆沿轨道往复运行。

适用条件

1.无极绳绞车是通过铺设于底板上的轨道运行的，与巷道顶板及支护方式无关，一般适用于所有轨道运输巷道。

2.可用作长距离、大吨位、多变坡、大倾角条件下的辅助运输。使用坡度一般小于20°，最佳使用坡度为12°以下；运输距离最大可达3000m，最佳运输距离为1500~2000m；最小水平曲率半径为9m，垂直曲率半径为15m。（注：在上下山中使用时，巷道坡度应在12°以下）

技术优点

1.结构简单、可靠性高、工作可靠。采用机械传动方式，设置两套制动系统，可靠性高且结构紧凑；按钮控制，操作方便，极大降低了对工人的操作要求。

2.一机多用，用途广。无极绳绞车即可用在顺槽，也可用在采区上（下）山，还可布置在集中轨道巷，又能为掘进后配套服务。

3.布置灵活，适应性强。可实现巷道水平转弯运输；配置灵活，安装便捷，尾轮固定简单，适应运输距离变化，可快捷的移动；容绳量大，牵引距离长，运行费用低；连续运输，安全高效。

安装安全技术

为了确保无极绳绞车在安装期间的安全及顺利完成安装特编写以下措施，经审批后严格执行。

安装方案

1、安装工序

基础浇灌→牵引绞车安装→拉紧部安装→尾轮、前压绳轮固定→运行部件安装→梭车安装→钢丝绳安装→液压系统安装→电气系统安装→试运转。

2、安装方法

(1)在基础浇灌时，预先留出二次浇灌的孔，用来固定螺栓。基础浇灌须待5-6天方可安装绞车。

(2)牵引绞车需解体时做好记号，安装时按几号顺序安装，在安装地点组装好，然后用手动葫芦起吊，移动到基础上，再固定地脚螺栓。

(3)拉紧部安装首先将拉紧油缸用销柱固定在绞车本体上，张紧尾轮安装在基础上，然后用钢丝绳将拉紧歪轮用钢丝绳通过张紧尾轮与拉紧油缸上拉紧绳轮连接起来，用绳卡将钢丝绳固定。

(4)运行部件安装托绳轮一般按30米一组布置安装，在坡度发生凸变的地段时一般3米一组布置，主压绳轮、副压绳轮在凹变处一般按3米一组布置，拐弯时一般按4.5度一组布置安装并打地锚固定。

(5)梭车安装井下组装好，然好用手动葫芦移动到轨道上。

(6)钢丝绳安装将钢丝绳的一端经前压绳轮、绞车本体上缠绕3圈、拉紧歪轮、再经绞车本体缠绕3圈、过另一前压绳轮、梭车梭头、插爪先固定于绞车上后剩余绳缠绕在滚筒上并固定好滚筒。

(7)液压系统的安装先用油管将液压站与拉紧油缸，安全闸连接在一起：连接处用U型卡固定。。

(8)电气系统安装按图接线。

安全技术措施

1、对安装地点的巷道严格执行“敲帮问顶”制度。

2、安装时，有负责人现场指挥，所有作业人员听从负责人的统一指挥，确保安装工作顺利进行。

3、牵引绞车组装好，用10吨手动葫芦起吊，起吊时严禁左右摆动，作业人员严禁身体部位在牵引绞车下方。导链吊挂必须牢固可靠，手动葫芦操作人员必须站在起吊物的侧面。长柄工具操作时必须远距离进行，严禁身体部位接触起吊物件。

4、拉运钢丝绳过程中，由专人指挥，防止钢丝绳扭折、打折和伤人。 5、用绳卡固定钢丝绳时，不少于三副绳卡。钢丝绳每个部件连接处固定牢靠，防止脱落伤人。

6、设备接电时，必须严格执行停送电制度，作业时必须按照检查瓦斯、放电、验电、挂接短路地线的顺序进行。 7、未尽事宜，均严格按《煤矿安全规程》执行。[1]

7执行标准

1.煤炭行业标准MT/T 988-2006《无极绳连续牵引绞车》；

2.煤炭行业标准MT/T 885-2000《矿用无极绳调速机械绞车》；

3.《煤矿安全规程》2011年版
