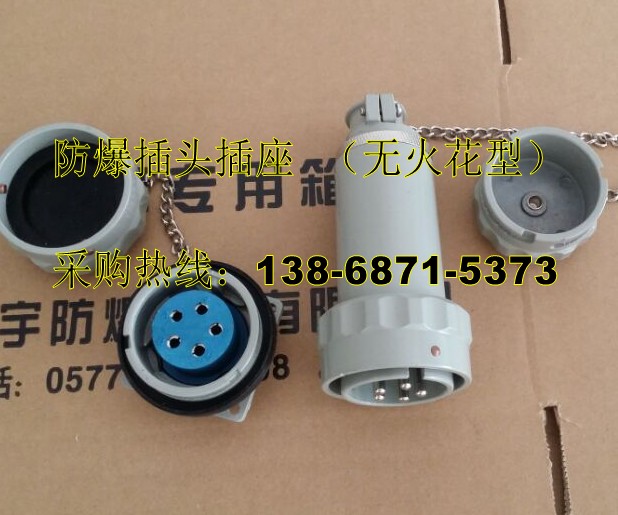

防爆电缆插头插座连接器30A-30GZ-4K/4J 400V
30A-30GZ-4K/4J 400V
一、主要技术参数
工作电压：AC220V、AC400V
工作电流：15A、30A、60A、100A、150A、200A、300A
机械寿命：1000次
接触电阻：0.0008Ω
绝缘电阻：100MΩ
绝缘介电强度：2000V（220V）、2500V（400V）
防护等级：IP54
二、防爆电缆插头插座连接器30A-30GZ-4K/4J 400V适用范围
海拔高度不超过2000m
相对湿度不大于95%(+25℃)
环境温度-20℃～+40℃
爆炸性气体混合物场所：2区
爆炸性气体混合物:ⅡA、ⅡB、ⅡC
三、防爆电缆插头插座连接器30A-30GZ-4K/4J 400V产品特点
连接器在保持传统产品安装尺寸的基础上，结构做了较大的改进，使之外型美观，工作更加可靠，通过电流能力更大，安装更加方便安全，尤其电缆连接方面具有既可焊接、也可压接的特点，给用户创造了极大的工作方便。
四、防爆电缆插头插座连接器30A-30GZ-4K/4J 400V用途
15A-300A YT/GZ/YZ无火花型播送插头插座系列产品应用在野外移动电站与缆及负载之间的电气连接。广泛使用在石油、化工、国防电力和交通运输等领域。插头、插座采用铝合金外壳，电接触件表面镀银和导线端接方式为压接。具有插拔快捷，接线方便，电接触可靠，良好的密封性和绝缘性，防水防尘抗冲防震、使用寿命长的特点。其符合BG3936.8-2003《爆炸性气体环境用电气设备第8部分“n”型电气设备》标准。该系列产品经国家指定的防爆电气产品质量监督检验测度中心检验合格防爆标志为：ExnA11T4。
防爆电缆插头插座连接器30A-30GZ-4K/4J 400V结构尺寸图
型号
L1≈
L2≈
φ1
φ2
φd±0.07
φd1
φd2
P
Q±0.2
30YT-5J/GZ-5K
144
64
61
42
20
5.5
4.5
51
42
60YT-5J/GZ-5K
150
72
64
48
22
5.5
4.5
56
47.5
100YT-5J/GZ-5K
166
85
79
61
29
5.5
5.5
71
60
150YT-5J/GZ-5K
195
100
84
71
33
5.5
5.5
74
64
型号
推荐适用电缆规格
30YT-5J/GZ-5K
5×2.5mm2 5×4mm2
60YT-5J/GZ-5K
5×6mm2 5×10mm2
100YT-5J/GZ-5K
5×16mm2 3×25mm2+2×16mm2 5×25mm2
150YT-5J/GZ-5K
5×25mm2 3×35mm2+2×16mm2
200YT-5J/GZ-5K
3×35mm2+2×16mm2 5×50mm2
