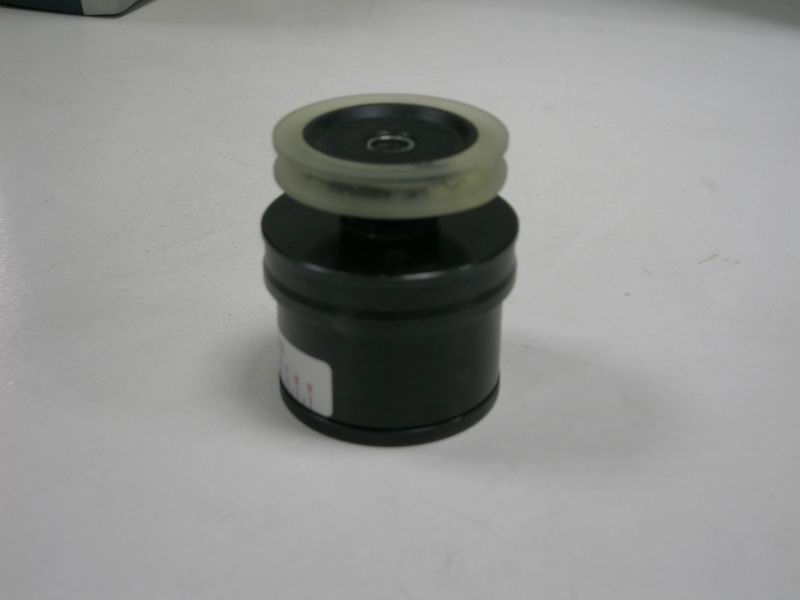

供应张力轮
调节张力
适于漆包线，金属线，纺织綫等绕线作业。
相关参数
详细介绍
一。YH：Z系列磁阻尼器选型表
型号 扭矩范围（M*m） 张力（g） 参考线径 A B C D E F G
YHZ-00 5.15x10ˉ4～2.06x10ˉ³ 5～20 Φ0.025～0.055 42 29.1 32.3 37.1 11.1 21.3 30
YHZ-01 1.03x10ˉ³～1.03x10ˉ² 7～70 Φ0.04～0.11 42 29.1 32.3 37.1 11.1 21.3 30
YHZ-02 2.35x10ˉ³～2.35x10ˉ² 16～160 Φ0.06～0.17 42 38.2 31.9 35.7 10.3 24.1 30.8
YHZ-03 8.82x10ˉ³～8.82x10ˉ² 60～600 Φ0.11～0.4 47.7 47.7 38.2 40.1 47.7 19.5 34.6
YHZ-04 1.22x10ˉ²～1.22x10ˉ¹ 600～1600 Φ0.4～0.8 63 63 35.3 50.4 63 19.3 32.8
二、YHZ系列磁阻尼器特点：
1. 磁阻尼器又叫张力调节器，以调节磁场实现调节扭力的装置。
合金片与磁环无接触，因此寿命长，张力稳定。
2. 结构设计成熟，易于安装，调整。
三、YHZ系列磁阻尼器使用方法：
1.把阻尼器安装在绕线机上，把漆包线在阻尼器胶圈上绕一圈，经过导轮，防跳线器送至绕线机导针，导轮或羊毛夹上。
2.先把阻尼器调整盖转到刻度9(MAX),同时转动阻尼器胶轮,缓慢将张力调整盖转到刻度0,此时应感觉到在0刻度处阻尼盘运转最
轻松,这样做是为了避免绕线时张力不平稳。
3.在绕线机上试绕线并用张力计测量张力值,根据试绕的结果或张力值适当转动阻尼器调整盖的位置。
4.重复2和3的步骤直至得到满意的张力效果,用手拧紧锁定螺钉
四、YHZ系列磁阻尼器使用注意事项：
1.请定期检查阻尼器与漆包线经过之处是否有脏物,裂纹,损坏,如有请用酒精清洁,或者更换部件。
2.请定期检查阻尼器胶轮V型槽内是否有凹凸不平,如有则请给予更换。
3.重新设定张力时一定要先把刻度转到9，转动阻尼器胶轮的同时缓慢将刻度转到0，然后才转至所需刻度值。若不按以上顺序
操作，可能引起张力发生脉动，影响绕线效果。
4.若调整中出现张力脉动现象，可重复上述调整顺序调整一次即可解决。
5.由于阻尼器属精密零件组合而成, 使用中请勿高于120度以上，或撞击，拆开，以免损坏或失去磁性。
