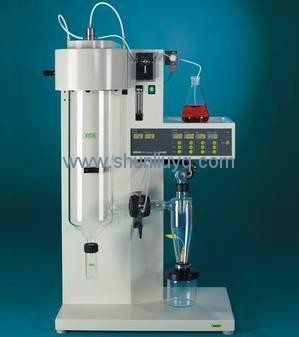

供应新SL-8005型小型喷雾干燥仪-南京生产商
一、喷雾干燥仪设备技术参数表

    处理量
  5Kg/h（max）
  塔径/塔高
  1.0M/2.15M

操作温度
  温度180℃

出温90℃
  雾化器

盘径50mm
  气动

转速25000r.p.m

装机功率
  传动：0.75KW
  压缩空气

耗量
  0.2m3/Min（0.6MPa）



电加热：10KW
  水耗量
  0.1m3/h



干燥系统形式
  开式循环系统
  供料方式
  自动蠕动泵稳定送料

热风接触方式
  并流方式
  热源方式
  电加热

产品捕集方式
  旋风
  雾化方式
  离心式雾化

控制方式
  任意设定、自动控制进风温度，数显温度、变频调节雾化转速等。



外形尺寸
  1.8×1.4×2.15
  重量
  约1.0T

环境条件
  全压760mmHg，温度200C，相对湿度80%
  电源
  3相，380V、50HZ


二、SL-8005单台机组配置明细规格

位号
  名  称
  型号
  数量
  材质
  备      注

  供料系统

1
  蠕动泵
  SL-100
  1台
  卫生级
  0.3Kw

2
  进料管道、阀门

  1套
  SUS304


  介质循环系统

1
  引风机
  9-19
  1台
  SUS304
  0.75KW

2
  调风蝶阀

  1台
  SUS304


3
  热风保温管道

  1套
  SUS304


4
  排风管道

  1套
  SUS304


5
  管道连接件

  1套
  SUS304


  空气加热净化系统

1
  空气过滤器

  1套
  SUS304
  初、中效

2
  电加热器
  15KW
  1套
  SUS304


3
  变径

  1套
  SUS304


4
  热风风管

  1套
  SUS304
  保温

  干燥主机系统

1
  喷雾干燥室
  D1000H2150
  1套
  内外SUS304
  主机设泄爆口

2
  热风分配器

  1套
  SUS304


3
  热风蜗壳

  1套
  SUS304


4
  雾化器
  雾化盘径50mm
  1套
  SUS304
  气动

5
  照明装置
  100W
  1套



6
  观察人孔

  1套
  SUS304


7
  保温


  玻璃棉


8
  气动敲击锤
  SK40
  2套
  AL


  除尘系统

1
  旋风分离器
  XF170
  1台
  SUS304


2
  下料阀

  1台
  SUS304


3
  料桶

  1台
  SUS304


4
  风管
  快开式
  1套
  SUS304


  控制系统

1
  操作柜

  1套
  SUS304


2
  PLC程序编制
  LG
  1套



3
  触摸屏
  EV
  1套



4
  接触器元气件
  正泰
  1套




三、概述

离心喷雾干燥是液体成形工艺和干燥工业中最广泛应用的工艺。最适用于粉末从溶液、

乳液、悬浮液和糊状液体原料中生成粉状、颗粒状固体产品。因此，当成品的颗粒大小分布、残留水份含量、堆积密度和颗粒形状必须符合精确的标准时，离心喷雾干燥是一道十分理想的工艺。

    1、工作原理

    空气经过过滤和加热，进入干燥器顶部空气分配器，热空气呈螺旋状均匀地进干燥室。料液经塔体顶部的高速离心雾化器，（旋转）喷雾成极细微的雾状液珠，与热空气并流接触，在极短的时间内可干燥为成品。成品连续地由干燥塔底部和旋风分离器中输出，废气由风机排空。

    2、干燥实例

食        品：  氨基酸、维生素、鸡蛋粉、骨粉、调味品、蛋白质、奶粉、猪血粉、酱油粉、

咖啡、茶粉、葡萄糖、山梨酸钾、果胶、香精香料、蔬菜汁、酵母、淀粉类等

陶        瓷：  氧化铝、氧化锆、氧化镁、氧化钛、钛酸镁、陶土、瓷土、各种铁氧体及金属氧

化物等。

化学制品：  聚合氯化铝、分散染料、活性染料、有机催化剂、白碳黑、洗衣粉、硫酸锌、

二氧化硅、偏硅酸钠、氟化钾、碳酸钙、磷酸钾、无机催化剂、各种废液等。

四、功能简述：

1、采用了锥体震击辅助下料技术，更好的保证物料下料顺畅。

2、所有管道采用快开式，清洗装卸方便。

3、引进了尼鲁公司进风涡壳及热风分配器先进技术，并设计了特有的雾化器与塔顶的间距，以达到最好的热风分配效果和干燥效果，而且完全解决了物料反顶现象。

4、采用PLC可编程，预先设定工艺流程及参数，触摸屏动画显示工艺流程，并且运用模糊技术自动跟踪控制变量参数以达到最佳干燥效果。
